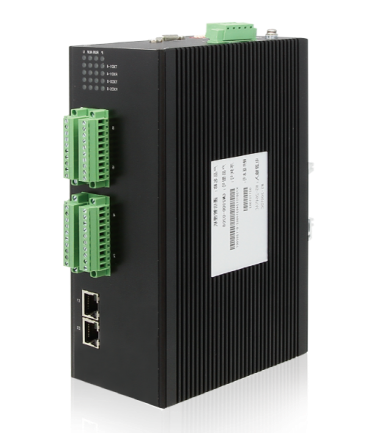

CM300D系列导轨式通信管理机

导轨式通信管理机

特点和优势
  • 最多支持 2 个千兆电口、2 个百兆电口、8 个 RS485/232 串口
  • 采用工业领域高可靠、高性能的工业级处理器
  • RS485/RS232 带隔离多工作模式串行通讯口
  • 高 EMC 性能、宽工作温度范围
  • 支持二次应用开发
概述规格型号资料

介绍

CM300D系列是内嵌Linux操作系统的通用嵌入式智能通信平台,其采用工业领域高性能及高可靠的工业级处理器为主控 CPU。


其低功耗、高 EMC 性能、宽工作温度范围、以及高可靠性的特性使其可长期稳定工作,可广泛应用于工业控制、通讯管理、智能调度、楼宇自动化、节能系统等领域。

接口配置


以太网接口 RJ45接口,10/100/1000Base-T(X)自适应,支持MDI/MDI-X自动极性反转
最大支持2个千兆电口
最大支持2个百兆电口
串行接口 通信串口(RS485/RS232可选,最多8个)
调试串口(RS232,1个)
1500V电磁隔离


系统参数


CPU AM3354 主频 1GHz
RAM 512M DDR3
NAND FLASH 1GB
SD 128M-32G
操作系统 linux 3.2.0-rt10
编译环境 arm-linux-gnueabi-gcc version 4.4.6
根文件系统 Yaffs2


技术特性


扩展 可选开关量输入输出
固件 IEC 101、IEC 103、IEC 104、IEC 61850、Modbus、DNP协议,可定制其它协议



机械特性


机箱外壳 高强度铝合金材质,无风扇
防护等级 IP30
尺寸(W×D×H) 77mm×127.5mm×210mm
安装方式 DIN卡轨式安装


电源参数


输入电压 交流85V~265V、直流100V~375V
接入端子 5芯5.08mm间距插拔式接线端子
功率 <10 W
保护 反接保护、过载保护


工作环境


工作温度 -40~85℃
存储温度 -40~85℃
相对湿度 5%~95%无凝结


指示灯


电源指示灯 P
运行指示灯 RUN
串口指示灯 TX/RX
告警指示灯 ALM


行业标准


EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)


质量保障


保修期限 5年
MTBF >50000h




尺寸图
单位:mm


型号百兆环网光口千兆电口百兆电口串口电源
CM300D-0204 - 2 - 4交、直流通用(100VDC-375VDC、85VAC-265VAC)
CM300D-0208 - 2 - 8
CM300D-0408 - 2 2 8
