介绍
ATS1200-B是面向电力、轨道交通、能源、工业自动化等要求较高场合研制的自主可控卫星时间同步装置,采用安全可控元器件和操作系统。最大支持6个10/100/1000Base-T(X) RJ45 电口,AC/DC 双电源供电。支持北斗、GPS双卫星源,2路RS485接口B码时源(可选NTP时源)、单模/多模光纤IRIG-B码和两路PTP外部时源。支持最多8路扩展插槽,可扩展TTL板、RS485板、RS232板、FIBER板、OC板等接口板,输出信号支持PTP、NTP/SNTP、IRIG-BDC、PPS、PPM、PPH、PPD、DCF77、串口报文等时标信号。支持61850规约、Web 多种管理方式以及基于 SNMPv1/v2/v3的网管软件,适应高EMC性能要求的严苛工业环境和高原环境等,该系列产品具备在恶劣工业环境下稳定可靠工作的能力。
规格
端口配置
时间信号输入 | 主时钟:标配:1路北斗,1路GPS,2路NTP/SNTP,可选:2路IRIG-B(光纤),2路PTP 从时钟:标配:2路NTP/SNTP,2路IRIG-B(光纤),可选:2路PTP |
时间信号输出 | 最多6路RJ45(NTP/SNTP); 最多4路10/100Mbps(PTP)(可选100Mbps光纤ST) TTL:最多可选32路; RS485:最多可选32路; RS232:最多可选32路; OC:最多可选32路; 光纤接口:最多可选26路; BAC:最多可选32路; 备注:以上输出接口均可以根据需要选择1PPS、1PPM、1PPH、IRIG-B码、串口报文、DCF77等信号。 |
技术指标
项目 | 技术参数 | |
GPS接收机 | 灵敏度 | 冷启动捕获灵敏度:-148dBm 跟踪灵敏度:-160dBm |
定位精度 | 3米 | |
冷启动TTFF | <32秒 | |
热启动TTFF | <1秒 | |
重捕获TTFF | <1秒 | |
授时精度 | <20ns | |
北斗接收机 | 灵敏度 | 冷启动捕获灵敏度:-148dBm 跟踪灵敏度:-160dBm |
定位精度 | 5米 | |
冷启动TTFF | <32秒 | |
热启动TTFF | <1秒 | |
重捕获TTFF | <1秒 | |
授时精度 | <20ns | |
地面有线 | 光纤接口 | 多模波长820nm(可选单模1310nm) |
网络 | 界面规范 | 10/100/1000Base-TX自适应、MDI/MDI–X自动极性反转、IEEE802.3 |
协议 | ARP、ICMP、UDP、NTP、SNTP、PTP | |
串口报文 | 串口参数 | 波特率:600bps~115200bps软件可设置;数据位、校验位、停止位可设 |
光纤 | 时间精度:优于1us,信号:TXD。波长820nm、1310nm可选 | |
RS232 | 时间精度:优于3us,信号:TXD、GND | |
RS485 | 时间精度:优于1us,信号:TA、TB,每路最多可以驱动128个负载 | |
TTL | 时间精度:优于1us,信号:TXD、GND | |
OC门输出 | 时间精度:优于1us,CE间外接电压VCE:最大300VDC。CE间允许电流I CE:最大200mA | |
脉冲PPS/PPM/PPH/PPD | 光纤 | 时间精度:优于1us,波长820nm、1310nm可选 |
OC门 | 时间精度:优于1us,CE间外接电压V CE:最大300VDC,CE间允许电流I CE:最大200mA | |
RS232 | 时间精度:优于3us,信号:TXD、GND | |
RS485总线 | 时间精度:优于1us,每路最多可以驱动128个负载 | |
TTL | 时间精度:优于1us,信号:TXD、GND | |
电平脉宽 | 10ms~800ms软件可设置,步长1ms | |
IRIG-BDC | 光纤 | 时间精度:优于1us,波长820nm、1310nm可选 |
OC门 | 时间精度:优于1us,CE间外接电压V CE:最大300VDC,CE间允许电流I CE:最大200mA | |
RS232 | 时间精度:优于3us,信号:TXD、GND | |
RS485总线 | 时间精度:优于1us,每路最多可以驱动128个负载 | |
TTL | 时间精度:优于1us,信号:TXD、GND | |
IRIG-BAC | IRIG-BAC 交流调制码 | 时间精度:优于3us,输出阻抗600Ω,13Vpp时可以驱动330Ω以上的纯阻性负载,输出幅度:2~13Vpp连续软件可调,调制比例:2~8软件可调,过零时间偏移:-30~30ms软件可调(用于提高交流调制解码方的时间解调精度) |
DCF77 | 光纤 | 时间精度:优于1us,波长820nm、1310nm可选 |
OC门 | 时间精度:优于1us,CE间外接电压V CE:最大300VDC,CE间允许电流I CE:最大200mA | |
RS485总线 | 时间精度:优于1us,每路最多可以驱动128个负载 | |
RS232 | 时间精度:优于3us,信号:TXD、GND | |
TTL | 时间精度:优于1us,信号:TXD、GND | |
NTP/SNTP | 时间精度500μs; 标准的10/100BaseT以太网RJ45接口、100BaseT光纤口 可选择10/100/1000BaseT以太网RJ45接口 | |
PTP | 时间精度300ns,标准的10/100BaseT以太网RJ45接口或波长1310nm多模ST接口,PTP最大可支持4路电/光接口 | |
守时精度 | 主时钟标配守时精度100us/小时,可选守时精度1us/h(恒温晶振), 1.5us/24h(铷原子钟) |
机械特性
尺寸(W×D×H) | 482.6mm×221.3mm×44mm |
安装方式 | 1U标准机架式挂耳固定 |
电源参数
输入电压 | 单/双电源,交、直流通用,高电压88~370VDC/85~265VAC; |
工作环境
工作温度 | -5℃~ +45℃(可选-20℃~ +70℃) |
存储温度 | -40℃~ +85℃ |
相对湿度 | 5%-90%无凝结 |
行业标准
EMS | IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT)Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m |
EMI | FCC CFR47 Part 15,EN55032/CISPR22,Class A |
标准 | GB/T 26866-2022 电力系统的时间同步系统检测规范; DL/T 1100.1—2018电力系统时间同步系统技术规范; DL/T 1783-2017 IEC 61850工程电能计量应用模型; GB/T 2423.5-2019环境试验 第2部分:试验方法 试验Ea和导则:冲击; GB/T 2423.10-2019 环境试验 第2部分:试验方法 试验Fc: 振动(正弦); 国家电网公司物资采购标准1104003-0110-00-110kV变电站时间同步装置通用技术规范; 国家电网公司物资采购标准 1104003-0110-01-110kV变电站时间同步装置专用技术规范; IEEE Std 1588TM-2019 Standard for a Precision Clock Synchronization Protocol forNetworked Measurement and Control Systems; |
机械 | IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
质量保障
保修期限 | 5年 |
MTBF | >50000h |

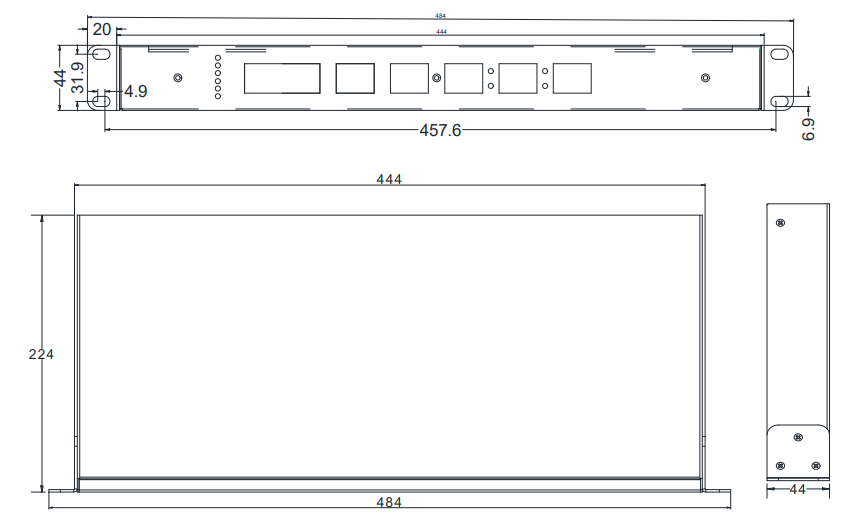

尺寸图
单位:mm
订购信息
设备名称 | 型号 | 机箱高度 | 时钟源 | 备注 | |
主时钟 | ATS1200-BG | 1U时钟 | GPS | 信号输出最大量 NTP/SNTP:6路RJ45或2路RJ45+4路多模光纤NTP; PTP接口:最大支持4路; TTL:32路; 空接点:32路; RS485:32路; RS232:32路; 光纤接口:26路; BAC:32路。 | 以上输出接口均可以根据需要选择:1PPS、1PPM、1PPH、IRIG-B码、串口报文、DCF77等信号 |
主时钟 | ATS1200-BB | BD | |||
主时钟 | ATS1200-BBB | BD+BD | |||
主时钟 | ATS1200-BGB | BD+GPS | |||
主时钟 | ATS1200-BM | 单天线双模BD+GPS | |||
从时钟 | ATS1200-BS | IRIG-B码 | |||
备注:以上选型参考为各种输出信号在一台设备中的单一信号最大容量,仅作为参考。具体时钟配置根据时钟基本配置按照需要选配 |
插板配置
插板类型 | 设备容量 | 用途 | 输入接口 | 输出接口 | 输入/输出信号 |
单电源插板 | 标配 二选一 | 电源输入 | 外部电源输入 | 装置掉电告警 | 输出:1路装置掉电告警 |
双电源插板 | 电源输入 | 外部电源输入 | 装置掉电告警 | 输出:1路装置掉电告警 | |
告警输出 | 标配 | 告警输出 | 无 | 2路空接点告警输出 | 输出:1路装置故障告警、1路同步丢失告警 |
网口 | 标配两路千兆网口 | 管理接口 | 2路NTP输入接口 | 2路网口 | 输出:NTP/SNTP信号、UDP对时报文,管理软件接口 |
千兆NTP接口 | 最多1片 | NTP输出 | 无 | 4路RJ45千兆网口 | 输出:NTP/SNTP信号、UDP对时报文 |
NTP/PTP接口 | 最多1片 | NTP输出、PTP输出/输入 | PTP信号 | 4路RJ45百兆网口/光口 | 输出:NTP/SNTP信号、UDP对时报文、PTP信号 |
GPS/BD接口 | 选配2路 | 时钟源输入 | 2路卫星信号 | 无 | 输入:GPS/BD卫星信号 |
IRIG-B收接口 | 主钟选配2路 从钟标配2路 | 时钟源输入 | 2路IRIG-B信号 | 无 | 输入:2路IRIG-B信号(光纤单模/多模或RS485可选) |
IRIG-B发接口 | 选配 | 时标信号输出 | 无 | 2路IRIG-B光纤信号 | 输出:2路IRIG-B光纤(多模/单模可选) |
RS232板 | 选配最多8片 | 时标信号输出 | 无 | 4路RS232口 | 输出:PPS、PPM、PPH、串口报文①、串口报文②、IRIG-B(DC)、DCF77。(其中串口报文①及串口报文②的报文格式可分别设置)每路信号输出接口支持且仅支持通过拨码开关选择上述7种信号中的任一种信号输出 |
RS485板 | 选配最多8片 | 时标信号输出 | 无 | 4路RS485口 | |
TTL板 | 选配最多8片 | 时标信号输出 | 无 | 4路TTL口 | |
FIBER板多模 | 选配最多8片 | 时标信号输出 | 无 | 3路多模ST光口(820nm) | |
FIBER2板多模 | 选配最多8片 | 时标信号输出 | 无 | 2路多模ST光口(820nm) | |
FIBER2板单模 | 选配最多8片 | 时标信号输出 | 无 | 2路单模ST光口(1310nm) | |
OC板 | 选配最多8片 | 时标信号输出 | 无 | 4路空接点口(无源) | |
BAC板 | 选配最多8片 | 时标信号输出 | 无 | 4路交流调制信号 | 输出:IRIG-B交流调制信号 |
FREQ板 | 选配最多1片(插件7位置) | 频率测量 | 频率测量 | 无 | 输入:1路频率测量 |
备注1:一台主时钟标配:电源1路、网口2路、GPS/BD接口1/2路、告警输出2路;一台从时钟标配:电源1路、网口2路、IRIG-B收接口2路、告警输出2路;每台时钟除标配板卡外,提供2路IRIG-B光纤输出口选配,8个选配槽位,可根据需要任意配置最多8片选配板卡(1片FREQ板占用2个槽位); 备注2:同时配置主时钟+从时钟时,主时钟需要配备与从时钟IRIG-B收接口类型相同的IRIG-B发接口或信号插板; |
