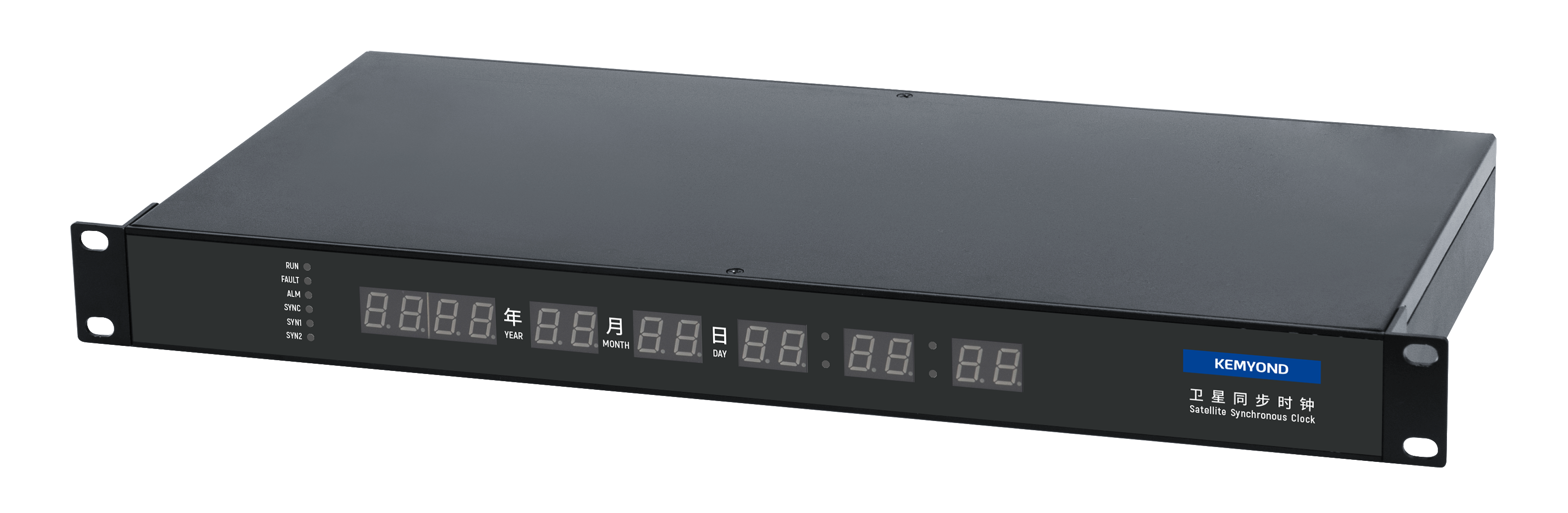

介绍
ATS1200 高精度、高可靠性的时间同步设备,标配数补晶振,守时精度可达≤55μs/h,可选配更高精度晶振。
ATS1200 具备丰富的时频输出接口,提供最大 32 路时间信号输出,支持 PTP、NTP/SNTP、 IRIG-B 码、串口、脉冲、DCF77 等信号,支持 61850/104 规约,支持 Web、SNMP 管理。
该产品采用工业级设计,传输误差小,系统稳定,可广泛应用于电力、轨交、医院等行业。
端口配置
时间信号输入 | 1路GPS,1路北斗,2路IRIG-B(光纤)或2路IRIG-B码(RS485) |
时间信号输出 |
2路RJ45(NTP/SNTP); TTL:最多可选32路; RS485:最多可选32路; RS232:最多可选32路; 光纤接口:最多可选26路; 备注:以上输出接口均可以根据需要选择1PPS、1PPM、1PPH、IRIG-B码、串口报文、DCF77等信号 |
技术指标
项目 | 技术参数 | |
GPS接收机 | 灵敏度 |
冷启动捕获灵敏度:-148dBm 热启动捕获灵敏度:-156dBm 重捕获灵敏度:-160dBm 跟踪灵敏度:-162dBm |
定位精度 | 2.5米 | |
首次定位时间 | 32秒 | |
冷启动TTFF | ≤35秒 | |
热启动TTFF | ≤1秒 | |
重捕获TTFF | ≤1秒 | |
授时精度 | <±30ns | |
北斗卫星接收机 | 灵敏度 |
冷启动捕获灵敏度:-148dBm 热启动捕获灵敏度:-156dBm 重捕获灵敏度:-160dBm 跟踪灵敏度:-162dBm |
定位精度 | 2.5米 | |
首次定位时间 | 32秒 | |
冷启动TTFF | ≤35秒 | |
热启动TTFF | ≤1秒 | |
重捕获TTFF | ≤1秒 | |
授时精度 | <±30ns | |
装置接口 | 根据实际应用灵活配置 | |
网络 | 界面规范 | 10Base-T/100Base-TX自适应、MDI/MDI-X自动极性反转、IEEE802.3 |
协议 | ARP、ICMP、UDP、NTP、SNTP、PTP、IP、Telnet | |
串口报文 | 串口参数 | 波特率:600bps~115200bps |
报文格式 |
1、Q/GD001-1154-3-2005广东电网变电站GPS卫星时间同步装置技术规范报文格式; 2、国家电网公司输变电工程通用设计110~500kV变电站二次系统部分(无自定义信息)报文格式; 3、串行口标准时间报文格式; 4、带频率描述的串行口时间报文格式; 5、GPZDA | |
光纤 | 信号:FTX。单模、多模可选 | |
RS232 | 时间精度:±3μs。信号:TX、GND | |
RS485 | 时间精度:±1μs。信号:TA、TB,每路最多可以驱动128个负载 | |
TTL | 信号:TX、GND | |
OC门输出 | 信号:C、E。CE间外接电压V CE:最大300VDC。CE间允许电流I CE:最大200mA | |
脉冲(PPS、PPM、PPH) | 准时沿 | TTL电平:上升沿,上升时间≤50ns;RS-422、RS-485;上升沿,上升时间≤50ns;光纤:上升沿;静态空接点:上升沿,上升时间≤1μs |
电平脉宽 | 10ms~800ms软件可设置,步长1ms | |
光纤 | 时间精度:±1μs。信号:FTX。单模、多模可选 | |
RS232 | 时间精度:±3μs。信号:TX、GND | |
RS485 | 时间精度:±1μs。信号:TA、TB。每路最多可以驱动128个负载 | |
TTL | 时间精度:±1μs。信号:TX、GND | |
OC门输出 | 时间精度:±1μs。信号:C、E。CE间外接电压V CE:最大300VDC。CE间允许电流I CE:最大200mA | |
IRIG-B | 码元信息 |
码元宽度:每秒1帧,每帧含100个码元,每个码元10ms 码元信息包含:时区信息、时间质量信息、闰秒标识信息、SBS信息 |
光纤 | 时间精度:±1μs。信号:FTX。单模、多模可选 | |
RS232 | 时间精度:±3μs。信号:TX、GND | |
RS485 | 时间精度:±1μs。抖动时间≤100ns。信号:TA、TB。每路最多可以驱动128个负载 | |
TTL | 时间精度:±1μs。信号:TX、GND | |
OC门输出 | 时间精度:±1μs。信号:C、E。CE间外接电压V CE:最大300VDC。CE间允许电流I CE:最大200mA | |
IRIG-BAC | 时间精度:±1μs,平衡方式600Ω;,13Vpp时可以驱动330Ω以上的纯阻性负载,输出幅度:2~13Vpp连续软件可调,调制比例:2~8软件可调,过零时间偏移:-30~30μs软件可调(用于提高交流调制解码方的时间解调精度) | |
DCF77 | 光纤 | 时间精度:±1μs。信号:FTX。单模、多模可选 |
RS232 | 时间精度:±3μs。信号:TX、GND | |
RS485 | 时间精度:±1μs。信号:TA、TB。每路最多可以驱动128个负载 | |
TTL | 时间精度:±1μs。信号:TX、GND | |
OC门输出 | 时间精度:±1μs。信号:C、E。CE间外接电压V CE:最大300VDC。CE间允许电流I CE:最大200mA | |
NTP/SNTP | 时间精度100μs,标准的10/100BaseT以太网RJ45接口/100BaseT光纤口 | |
PTP(IEEE 1588) | 时间精度100ns,标准的10/100BaseT以太网RJ45接口/100BaseT光纤口 | |
守时精度 | 配置恒温晶振守时精度优于1μs/h,可选配更高精度 | |
晶振类型(订货时指定) | 5×10-8(1μs/分钟、24μs/天)~2×10-11(1.2ns/分钟、1.728μs/天)之间选择 |
机械特性
尺寸(W×D×H) | 440mm×222mm×44mm |
安装方式 | 1U标准机架式挂耳固定 |
电源参数
输入电压 | 双电源,交、直流通用,高电压88~370VDC/85~264VAC; 低电压24V~48 VDC |
工作环境
工作温度 | -20℃~ +60℃(可选-40℃~ +85℃) |
相对湿度 | 5%-90%无凝结 |
行业标准
EMS | IEC 61000-4-2:2001 静电放电抗扰度 空气放电:±15kV;接触放电:±8kV IEC 61000-4-3:2010 射频电磁场辐射抗扰度 10V/m;80MHz~1GHz;调制:80%AM IEC 61000-4-4:2004 电快速瞬变脉冲群抗扰度 ±4kV,2.5kHz(电源、报警输出);±2kV,5kHz(通信) IEC 61000-4-5:2005 浪涌(冲击)抗扰度 共模±4kV,差模±2kV IEC 61000-4-8:2001 工频磁场抗扰度 稳定磁场:30A/m;短时磁场(3s)300A/m IEC 61000-4-9:2001 脉冲磁场抗扰度 磁场强度:300A/m IEC 61000-4-10:2001 阻尼振荡磁场抗扰度 磁场强度:30A/m IEC 61000-4-18:2011 阻尼振荡波抗扰度 共模±2.5kV,差模±1kV;1MHz,100kHz |
EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
电力 | QGDW 11539—2016--国家电网公司企业标准--电力系统时间同步及监测技术规范; GB/T 26866-2011 电力系统的时间同步系统检测规范;DL/T 1100.1-2018电力系统时间同步系统技术规范; DL/T 1783-2017 IEC 61850工程电能计量应用模型; GB/T 13729-2002 远动终端设备; QB HD01-2002 华东电网时间同步系统技术规范; Q/GD001-1154-3-2005 广东电网变电站GPS 卫星时间同步装置技术规范; Q/CSG1203023-2017数字及时间同步系统技术规范; GB/T 2423.5-2019环境试验 第2部分:试验方法 试验Ea和导则:冲击; GB/T 2423.10-2019 环境试验 第2部分:试验方法 试验Fc: 振动(正弦); 国家电网公司物资采购标准1104003-0110-00-110kV变电站时间同步装置通用技术规范; 国家电网公司物资采购标准 1104003-0110-01-110kV变电站时间同步装置专用技术规范; IEEE 1588-2008 Standard for a Precision Clock Synchronization Protocol forNetworked Measurement and Control Systems; |
无线电骚扰限值 | GB/T 9254 |
工业 | IEC61000-6-2 |
交通控制 | NEMA TS-2 |
铁路 | EN50155,EN50121-4 |
机械 |
IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
质量保障
保修期限 | 5年 |
MTBF | >100000h |

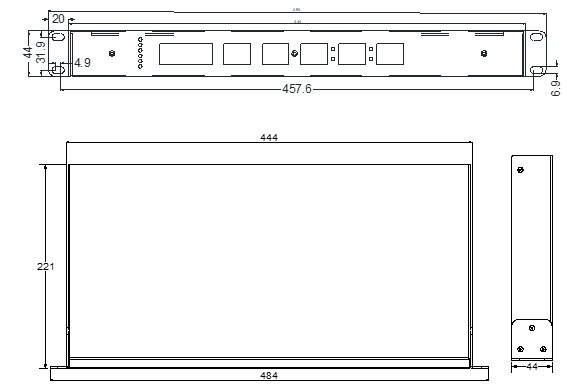

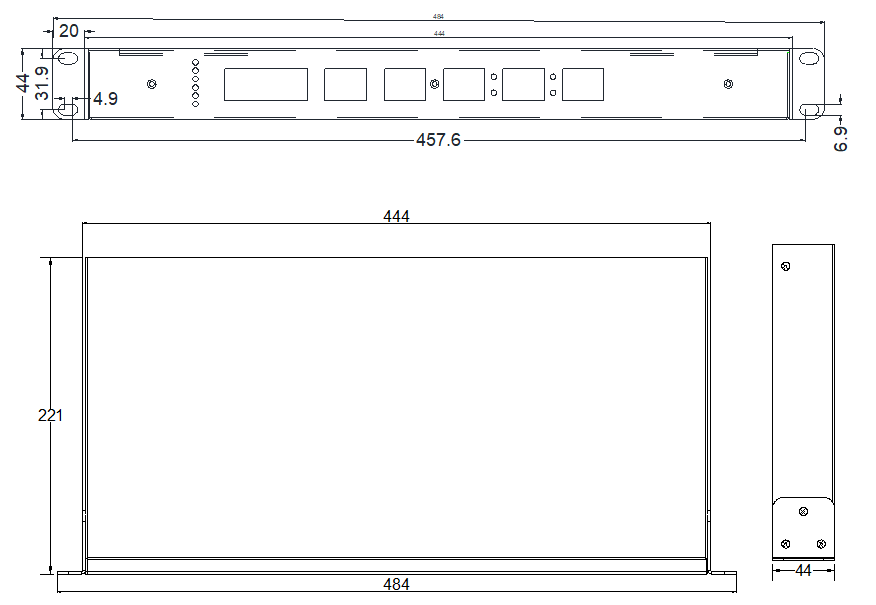

尺寸图
单位:mm
设备名称 | 型号 | 机箱高度 | 时钟源 | 备注 | |
卫星时间同步装置主时钟 | ATS1200G | 1U时钟 | GPS+IRIG-B码 |
信号输出最大量 NTP/SNTP:2路RJ45; PTP接口:不支持; TTL:32路; 空接点:32路; RS485:32路; RS232:32路; 光纤接口:26路 | 以上输出接口均可以根据需要选择:1PPS、1PPM、1PPH、IRIG-B码、串口报文、DCF77等信号 |
卫星时间同步装置主时钟 | ATS1200B | BD+IRIG-B码 | |||
卫星时间同步装置主时钟 | ATS1200GB | BD+GPS+IRIG-B码 | |||
卫星时间同步装置从时钟 | ATS1200S | IRIG-B码 | |||
说明:以上选型参考为各种输出信号在一台设备中的单一信号最大容量,仅作为参考。具体时钟配置根据时钟基本配置按照需要选配。 |
插板配置
插板类型 | 设备容量 | 用途 | 输入接口 | 输出接口 | 输入/输出信号 |
电源插板 | 必配1路 | 电源输入 | 外部电源输入 | 装置掉电告警 | 输出:1路装置掉电告警 |
告警插板 | 必配2路 | 告警输出 | 无 | 2路空接点告警输出 | 输出:1路装置故障告警、1路同步丢失告警 |
网口 | 必配2路 | NTP输出、软件管理 | 无 | 2路网口 | 输出:NTP/SNTP信号、UDP对时报文,管理软件接口 |
GPS/BD接口 | 选配2路 | 时钟源输入 | 2路卫星信号 | 无 | 输入:GPS/BD卫星信号 |
IRIG-B收接口 |
主钟选配2路 从钟必配2路 | 时钟源输入 | 2路IRIG-B信号 | 无 | 输入:2路IRIG-B信号(光纤单模/多模或RS485可选) |
IRIG-B发接口 | 选配 | 时标信号输出 | 无 | 2路IRIG-B光纤信号 | 输出:2路IRIG-B光纤(多模ST) |
RS232板 | 选配最多8片 | 时标信号输出 | 无 | 4路RS232口 | 输出:PPS、PPM、PPH、串口报文①、串口报文②、IRIG-B(DC)、DCF77。(其中串口报文①及串口报文②的报文格式可分别设置)每路信号输出接口支持且仅支持通过拨码开关选择上述7种信号中的任一种信号输出 |
RS485板 | 选配最多8片 | 时标信号输出 | 无 | 4路RS485口 | |
TTL板 | 选配最多8片 | 时标信号输出 | 无 | 4路TTL口 | |
FIBER板多模 | 选配最多8片 | 时标信号输出 | 无 | 3路多模ST光口(820nm) | |
FIBER板多模 | 选配最多8片 | 时标信号输出 | 无 | 2路单模ST光口(1310nm) | |
OC板 | 选配最多8片 | 时标信号输出 | 无 | 4路空接点口(无源) | |
BAC板 | 选配最多8片 | 时标信号输出 | 无 | 4路交流调制信号 | 输出:IRIG-B交流调制信号 |
FREQ板 | 选配最多1片(插件7位置) | 频率测量 | 频率测量 | 无 | 输入:1路频率测量 |
备注1:一台主时钟必配:电源1路、网口2路、GPS/BD接口1/2路、告警输出2路;一台从时钟必配:电源1路、网口2路、IRIG-B收接口2路、告警输出2路;每台时钟除必配板卡外,提供2路IRIG-B光纤输出口选配,8个选配槽位,可根据需要任意配置最多8片选配板卡(1片BAC板/FREQ板占用2个槽位); 备注2:同时配置主时钟+从时钟时,主时钟需要配备与从时钟IRIG-B收接口类型相同的IRIG-B发接口或信号插板; |
天线配置规格
名称 | 规格 | |||
GPS天线 | 30米 | 50米 | 100米 | 100米以上 |
BD天线 | 30米 | 50米 | 100米 | 100米以上 |
附件:随机配送支架一副 |
