S7000-L3系列三层网管型机架式工业交换机

三层网管型机架式工业交换机

特点和优势
  • 支持IPv4/IPv6静态路由、RIP、RIPng、OSPF、VRRP等路由协议
  • 支持STP/RSTP/MSTP、ERPS等网络冗余协议
  • 产品通过CE、FCC认证
  • 通过公安部安全与警用电子产品质量检测中心检测
  • 通过国网电力科学研究院实验验证中心检测
  • 国家交通安全设施质量监督检验中心检测
概述规格型号资料

介绍

S7000-L3系列交换机是多功能高性能的三层网管型全千兆工业以太网交换机,该系列产品可组建高性能的千兆以太网骨干网络、冗余环网,它具备24/48 VDC或220 VDC/VAC冗余电源输入的功能,可广泛应用到电力、智能交通、工业自动化等领域。

规格

接口配置

接口数量

2410/100/1000M Base-T自适应以太网电口,41000M SFP光口,4Combo端口

千兆光口

1000Base-XSFP接口

千兆电口

RJ45接口,10/100/1000Base-T(X)自适应,支持MDI/MDI-X自动极性反转

管理口

带外管理口,RJ45-RS232,波特率115200

告警接口

失电告警继电器节点输出,容量5A(NO)3A(NC)/250VAC0.5A/110VDC

交换特性

交换模式

存储转发

交换容量

360Gbps

包转发率

108Mpps

交换时延

10μs

MAC地址数

16K

VLAN

4K

路由表容量

1024

以太网软件特性

基础特性

支持ERPSRSTP/STP/MSTPIEEE 802.1w/d/s

支持IPv4/IPv6静态路由、RIP/RIPngOSPF动态路由协议

支持VRRP冗余

支持IGMP SnoopingGMRP过滤多播封包

支持基于端口的VLANVoice VLANMAC VLANIEEE 802.1Q VLANGVRP协议

支持基本QinQ、灵活QinQ

支持QoS802.1p、端口限速

支持链路聚合、LACP

支持DHCPDHCP Option 82

支持广播、组播和单播的风暴抑制,阈值可设置

支持端口环路检测

支持dldp设备连接检测协议

支持基于802.1pVLANMACDSCPTCP/UDP端口的ACL

支持端口镜像功能

支持NTP

支持LLDP链路层发现协议,检索网络设备拓扑发现

支持Syslog并上报

支持BFD联动

管理

支持RMON协议

支持SNMP V1/V2c/V3

支持电力网安接入标准

支持webTelnetSSHSerial console方式管理

安全

支持IP+端口+MAC地址绑定

支持用户密码保护等访问安全

支持AAA认证、Radius认证

支持基于端口的带宽和速率控制,支持802.3x

支持端口隔离

支持SSHSSL

机械特性

机箱外壳

高强度铝合金制机箱表面散热,无风扇设计

防护等级

IP40

尺寸(W×D×H

440 mm × 320 mm ×44mm

重量

<5Kg

安装方式

1U标准19英寸机架式

电源参数

输入电压

88VDC370VDC85VAC265VAC(±24VDC 48VDC 可选)

功率

25W

接入端子

5 5.08mm 间距插拔式接线端子

保护

反接保护、过载保护

工作环境

工作温度

-40- +85

保存温度

-40- +85

相对湿度

5%-95%无凝结

指示灯

运行指示灯

RUN

电源指示灯

PWR1PWR2

告警指示灯

ALM

端口指示灯

Link/ACT

行业标准

EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz150kHz)10V(150kHz80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI

FCC CFR47 Part 15EN55022/CISPR22Class A

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

质量保障

保修期限

5

MTBF

>350000h

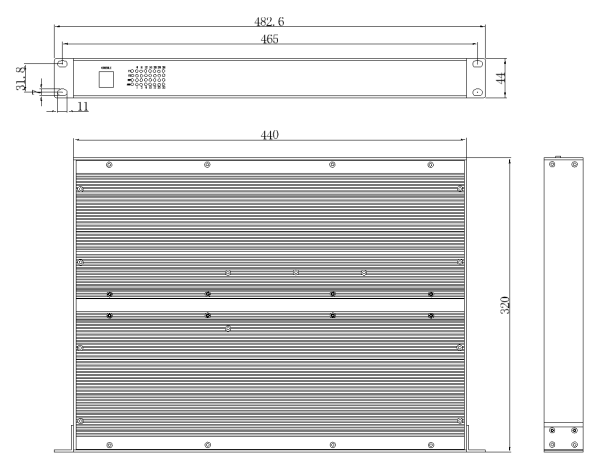

尺寸图

单位:mm
