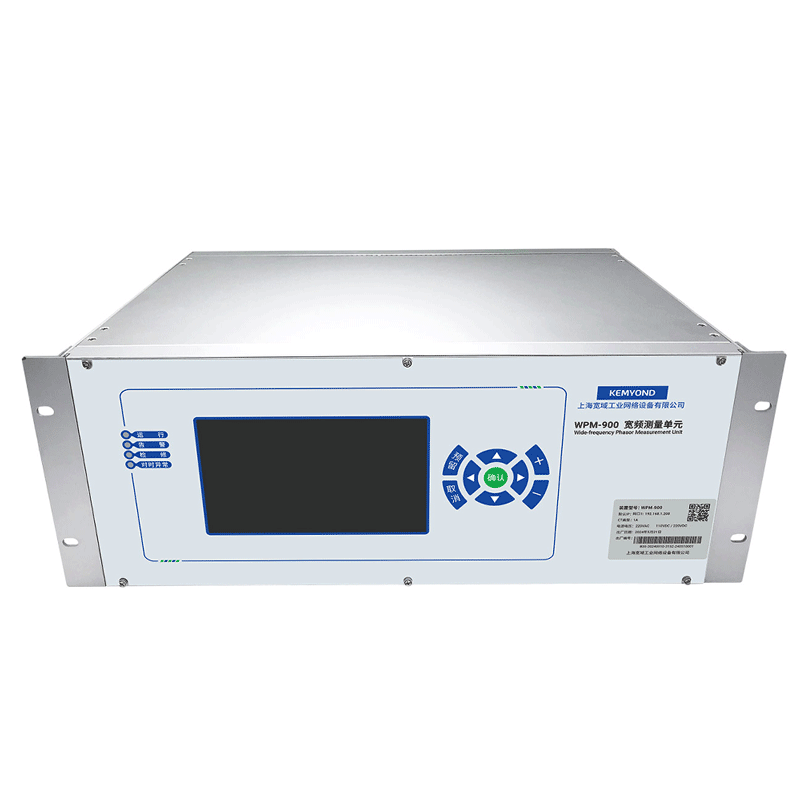

WPM900系列宽频测量装置/宽频测量单元(安全可控)

宽频测量装置/宽频测量单元(安全可控)

特点和优势
  • 采用2+1机身采用标准4U,19英寸设计
  • 采用瑞芯微RK3568+紫光FPGA+嵌入式LINUX操作系统,安全可控
  • 装置模块化设计,支持最多10路扩展插槽,可扩展采集电流、电压、DI、DO等接口板
  • 支持Web以及基于SNMP的网管软件,软件和FPGA具备在线远程升级功能

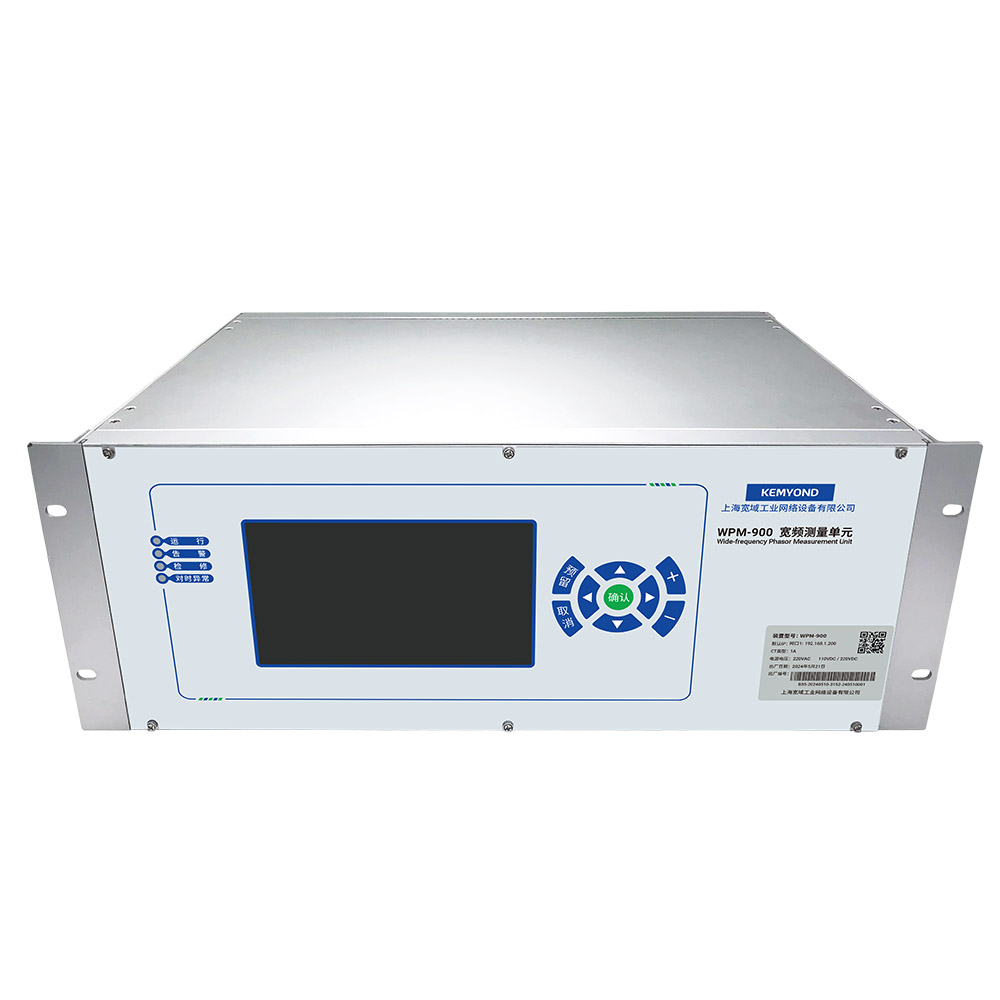

  • 配置7寸彩色液晶,可实时显示采样信息、同步状态、告警等信息
概述规格型号资料

介绍

WPM900宽频测量装置/宽频测量单元(以下简称产品)依据国网《QGDW 12214-2022 电力系统宽频测量装置技术规范.pdf》、南网《南方电网宽频测量装置技术规范》设计,产品的硬件结构、技术指标、应用功能等均按照标准的要求统一规范并实施。产品采用19英寸4U标准机箱,后接线结构,适用于电厂和各电压等级的常规变电站宽频及PMU子站工程,主要用于数据采集及计算,实现电网信号宽频域范围内基波、谐波和间谐波信号的统一测量。


硬件配置

以太网接口(CPU板卡)

RJ45*410/100/1000Base-T(X)

SFP*2,1000Mbits

同步相量电流测量

6U6I(6 组电压、6 组电流)

12I(12组电流)

模拟量采集

最大支持36

开关量

标配12DI12+4DO,还支持2块开关量扩展,每块扩展板支持12DI/DO

电源

48W

Console

RS232 - RJ45管理串口

散热

无风扇散热



技术指标

电压电流测量幅值

测量精度为±0.2

电压电流测量相角

测量精度为±0.1°

频率测量范围

45 Hz55 Hz

频率测量精度

±0.002 Hz

功率测量范围

有功功率P、无功功率Q、视在功率S、功率因数

功率测量精度

±0.5

低频振荡频率测量范围

0.1Hz2.5Hz

/超同步振荡测量范围

2.5Hz-45Hz/55Hz-95Hz

/超同步振荡测量精度

0.5Hz

宽频功率振荡测量范围

100Hz-300Hz,分辨率不低于 5Hz

谐波、间谐波测量范围

100-2500Hz

记录容量

动态数据记录

容量

循环记录电压电流基波正序相量、三相电压基波相量、三相电流基波相量、频率及开关状态信号,循环记录时间长度不少于14

²动态数据记录速率

记录速率具有102550100次每秒多种可选记录速率;

记录速率是实时传送速率的整数倍

暂态数据记录

容量

扰动记录时间长度:超前记录时间不低于2秒,总记录时间不低于60



机械特性

尺寸(W×H×D

482.8mm×286mm×177mm

安装方式

19英寸4U机架式

电源参数

输入电压

双电源,交、直流通用,高电压88~370VDC/88~264VAC

工作环境

工作温度

-25℃~+55℃(可选-20℃~+70℃)

储存温度

-40℃~+85

相对湿度

5%-95%无凝结



行业标准

试验名称

引用标准

等级要求

静电放电抗扰度

GB/T 17626.2

IV

射频电磁场辐射抗扰度

GB/T 17626.3

III

电快速瞬变脉冲群抗扰度

GB/T 17626.4

IV

浪涌(冲击)抗扰度

GB/T 17626.5

IV

射频场感应的传导骚扰抗扰度

GB/T 17626.6

III

工频磁场抗扰度

GB/T 17626.8

V

脉冲磁场抗扰度

GB/T 17626.9

V

阻尼振荡磁场抗扰度

GB/T 17626.10

IV

电压暂降、短时中断

和电压变化的抗扰度

GB/T 17626.11 GB/T 17626.29

短时中断

振荡波抗扰度

GB/T 17626.12

III/IV

质量保障

保修期限

5

MTBF

100000h

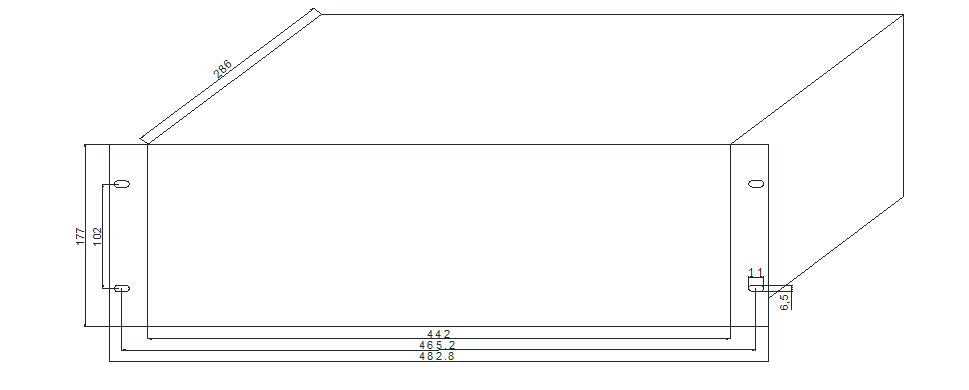

尺寸图
单位:mm



型号

配置名称

备注

电源说明

WPM900

宽频测量装置

宽频测量单元

总共可扩展10片插板

AC88-264V

DC88-370V

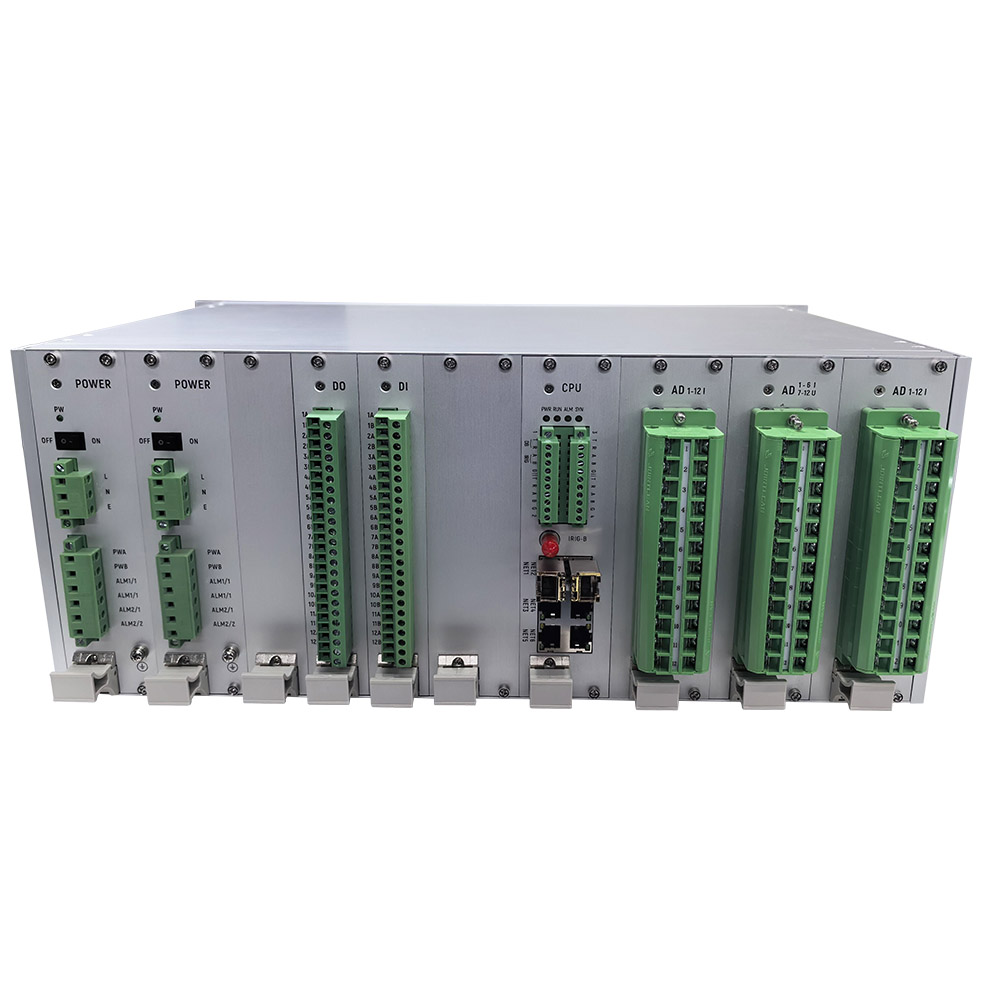

插板配置

插板类型

设备容量

用途

输入接口

输出接口

输入/输出信号

POWER

必配2

电源输入

电源输入

装置掉电告警

2DO

输入:电源

输出:1路掉电告警+2路开出节点

DO

选配,最多3

开关量输出

12DO

输出:12路继电器硬接点

DI

选配,最多3

开关量输入

12DI

输入:12220V开关量

CPU

必配1

CPU

1路光纤B

1RS485 B

2+4电网口

3路串口RS485/RS232

2+4电网口

AD6U6I

选配,最多3

采集电流电压

6路电流6路电压

输入:6路电流6路电压

AD12I

选配,最多3

采集电流

12路电流

输入:12路电流
