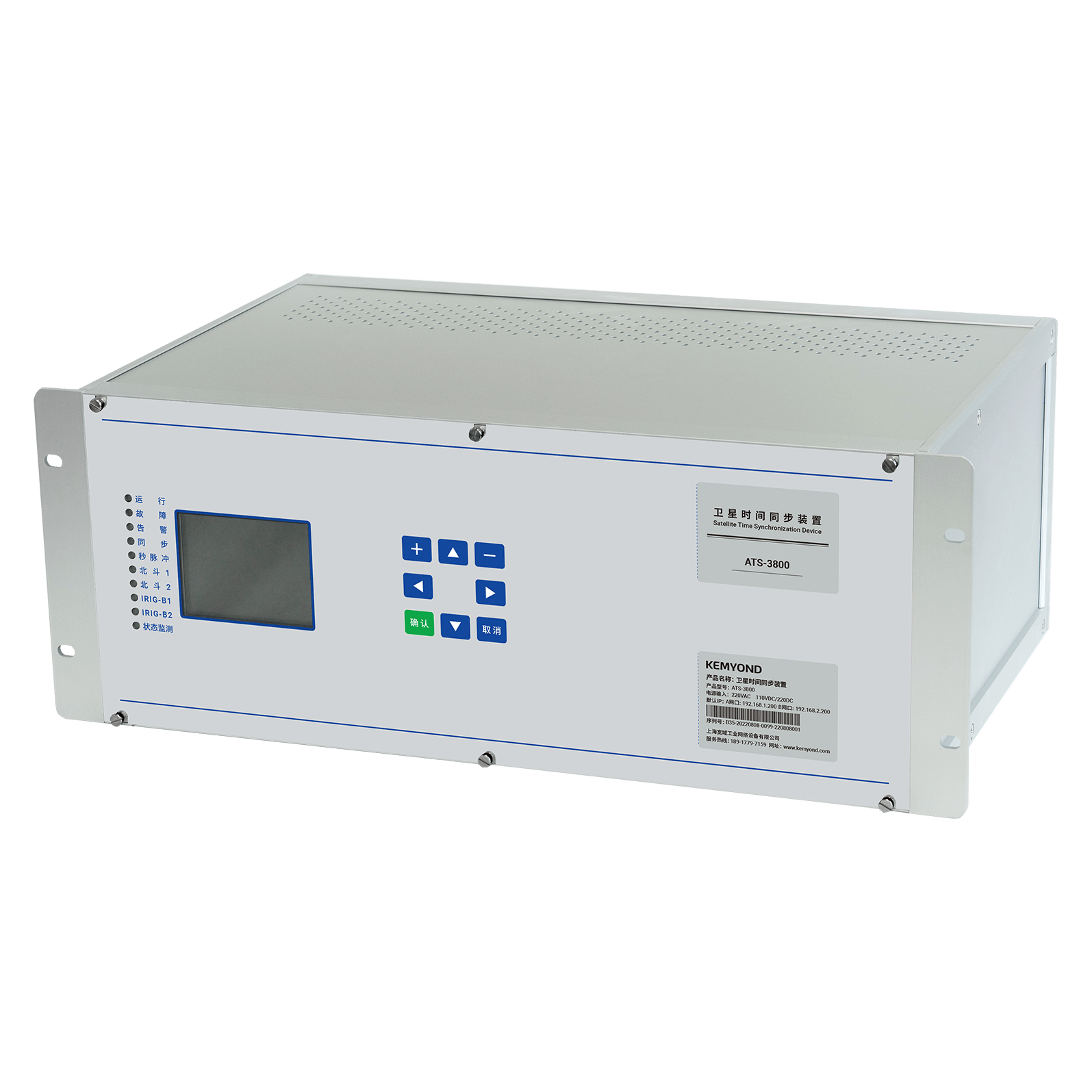

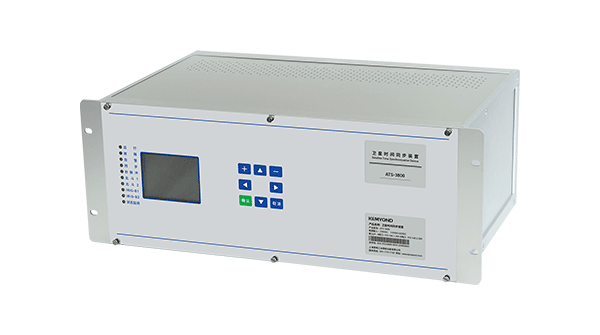

ATS3800 卫星时间同步装置(安全可控)

卫星时间同步装置(安全可控)

特点和优势
  • 机身采用标准4U,19英寸设计
  • 支持DL/T860(61850-MMS)、DL/T634.5(104)、DL/T860(CMS)
  • 采用龙芯+安路FPGA+嵌入式LINUX操作系统,安全可控
  • 支持多时源选源判据,支持双北斗双卫星源,RS485、单模/多模光纤IRIG-B码和两路PTP,最多8路外部时源
  • 内置高稳晶振(可选配恒温、铷钟)
  • 支持最多14路扩展插槽,可扩展TTL、RS485、RS232、FIBER、OC、网口等接口板
  • 支持Web以及基于SNMP的网管软件,软件和FPGA具备在线远程升级功能
  • NTP对时网口支持MD5加密功能
  • 通过中国电力科学研究院北斗时间同步装置专业检测
概述规格型号资料

介绍

ATS3800高精度、高可靠性的时间同步设备,采用龙芯2K1000+安路FPGA架构,100%安全可控元器件+嵌入式LINUX操作系统。支持双北斗卫星源,2路RS485接口B码时源(可选NTP时源)、单模/多模光纤IRIG-B码和两路PTP外部时源,由高精度的卫星脉冲对本地晶振进行驯服,实现高精度的守时功能。支持最多14路扩展插槽,可扩展TTL板、RS485板、RS232板、FIBER板、OC板等接口板,输出信号支持PTP、NTP/SNTPIRIG-BDC、PPS、PPM、PPH、PPD、DCF77、串口报文等时标信号。支持61850、DL/T860规约、Web 多种管理方式以及基于 SNMPv1/v2/v3的网管软件。采用铝合金材质,自然冷却,无风扇设计,适应高EMC性能要求的严苛工业环境和高原环境等,该系列产品具备在恶劣工业环境下稳定可靠工作的能力。


端口配置

时间信号输入

主时钟:标配:2路北斗,2IRIG-B码(RS485/2NTP2IRIG-B(光纤);可选:2PTP

从时钟:标配: 2IRIG-B码(RS485/2NTP2IRIG-B(光纤);可选:2PTP

时间信号输出

NTP/SNTP58路;

PTP56

TTL:最多可选196路;

RS485:最多可选196路;

RS232:最多可选196路;

OC:最多可选196路;

光纤接口:最多可选142路;

BAC:最多可选168路;

备注:以上输出接口均可以根据需要选择PPSPPMPPHPPDIRIG-B码、串口报文、DCF77等信号

技术指标

项目

技术参数

北斗接收机

支持信号

BDS B1I+B1C,默认只接收B1I

冷启动首次定位时间

35

热启动首次定位时间

1

重捕获定位时间

1

定位精度(RMS

3m

1PPS精度(RMS

15ns

数据更新率

1Hz(可升级)

地面有线

光纤接口

多模波长820nm(可选单模1310nm

网络

界面规范

10/100/1000Base-TX适应MDI/MDIX动极性反转、IEEE802.3

协议

ARPICMPUDPNTPSNTPPTP

NTP监测

接口数量

网口2个,光口2个,可灵活配置作为NTPgoose监测口或者上送端口

监测容量

最大128

监测精度

优于1ms

监测方式

定期轮询,超限确认

GOOSE监测

接口数量

网口2个,光口2个,可灵活配置作为NTPgoose监测口或者上送端口

监测容量

最大128

监测精度

优于1ms

监测方式

GOOSE协议

串口报文

串口参数

波特率:600bps115200bps件可置;据位、校位、停止位可

光纤

时间精度:优于1us,信号:TXD。波长820nm1310nm可选

RS232

时间精度:优于3us,信TXDGND

RS485

时间精度:优于1us,信TATB,每路最多可以驱动128个负载

TTL

时间精度:优于1us,信TXDGND

OC门输出

时间精度:优于1usCE外接电压VCE:最大300VDCCE间允许电I CE:最大200mA

脉冲PPS/PPM/PPH/PPD

光纤

时间精度:优于1us,波长820nm1310nm可选

OC

时间精度:优于1usCE间外接电压V CE:最大300VDC

CE间允许电流I CE:最大200mA

RS232

时间精度:优于3us,信TXDGND

RS485总线

时间精度:优于1us,每路最多可以驱动128个负载

TTL

时间精度:优于1us,信TXDGND

电平脉宽

10ms800ms件可置,步1ms

IRIG-BDC

光纤

时间精度:优于1us,波长820nm1310nm可选

OC

时间精度:优于1usCE间外接电压V CE:最大300VDC

CE间允许电I CE:最大200mA

RS232

时间精度:优于3us,信TXDGND

RS485总线

时间精度:优于1us,每路最多可以驱动128个负载

TTL

时间精度:优于1us,信TXDGND

IRIG-BAC

IRIG-BAC

交流调制码

时间精度:优于3us,输出阻抗600Ω,13Vpp时以驱动330Ω以上的纯阻性负载出幅度:213Vpp连续软可调制比例:28软可调过零时间偏移:-3030ms可调(用于提高交流制解码方的时间解调精度)

DCF77

光纤

时间精度:优于1us,波长820nm1310nm可选

OC门

时间精度:优于1usCE外接电压V CE:最大300VDC

CE间允许电I CE:最大200mA

RS485总线

时间精度:优于1us,每路最多可以驱动128个负载

RS232

时间精度:优于3us,信TXDGND

TTL

时间精度:优于1us,信TXDGND

NTP/SNTP

时间精度500μs,支持10/100BaseT以太网RJ45接口/100BaseT光纤口、100/1000BaseT以太网RJ45接口/1000BaseT光纤口

PTP

时间精度300ns,标准的10/100BaseT以太网RJ45接口或波长1310nm多模ST接口,PTP最大可支持4路电/光接口

守时精度

主时钟标配守时精度1us/小时,可选铷原子钟,守时精度1.5us/24h

机械特性

尺寸(W×H×D

483mm×285mm×177mm

安装方式

19英寸4U机架式

电源参数

输入电压

双电源,交、直流通用,高电压88~370VDC/85~264VAC

工作环境

工作温度

-5℃~+45℃(可选-20℃~+70℃)

储存温度

-40℃~+85

相对湿度

5%-95%无凝结



行业标准

电力

DL/T 860.6-2012电力自动化通信网络和系统第6部分:与智能电子设备有关的变电站内通信配置描述语言

DL/T 860.72-2013 电力自动化通信网络和系统第7-2部分:基本信息和通信结构-抽象通信服务接口(ACSI)

DL/T 860.10-2018 电力自动化通信网络和系统第10部分:一致性测试

国家电网有限公司自主可控新一代变电站二次系统 DL/T860(CMS)通信报文一致性检测技术方案(判断依据)

卫星定位导航授时设备单北斗测试技术规范;

自主可控新一代变电站二次系统技术规范通用类系列规范 4 DL/T 860通信报文(试行)(判断依据)

国家电网公司变电站时间同步装置(标准化)(四规范四统一)测式规范

Q/GDW 11539-2024 国家电网公司企业标准-电力系统时间同步及监测技术规范

GB/T 26866-2022 电力系统的时间同步系统检测规范

DL/T 1100.1-2018电力系统时间同步系统技术规范

DL/T 1783-2017 IEC 61850工程电能计量应用模型

GB/T 2423.5-2019 环境试验 第2部分:试验方法 试验Ea和导则:冲击

GB/T 2423.10-2019 环境试验 第2部分:试验方法 试验Fc: 振动(正弦)

国家电网公司物资采购标准1104003-0110-00-110kV变电站时间同步装置通用技术规范

国家电网公司物资采购标准 1104003-0110-01-110kV变电站时间同步装置专用技术规范

IEEE Std 1588TM-2019 Standard for a Precision Clock Synchronization

 Protocol for Networked Measurement and Control Systems

EMS

IEC 61000-4-2:2001 静电放电抗扰度 空气放电:±15kV;接触放电:±8kV

IEC 61000-4-3:2010 射频电磁场辐射抗扰度 10V/m80MHz~2GHz

IEC 61000-4-4:2004 电快速瞬变脉冲群抗扰度 ±4kV2.5kHz(电源、报警输出);±2kV5kHz(通信)

IEC 61000-4-5:2005 浪涌(冲击)抗扰度 共模±4kV,差模±2kV

IEC 61000-4-6CS:3V10kHz-150kHz);10V150kHz-80MHz

IEC 61000-4-8:2001 工频磁场抗扰度 稳定磁场:100A/m;短时磁场(1s-3s1000A/m

IEC 61000-4-9:2001 脉冲磁场抗扰度 磁场强度:1000A/m

EMI

FCC CFR47 Part 15EN55032/CISPR22Class A

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

质量保障

保修期限

5

MTBF

100000h

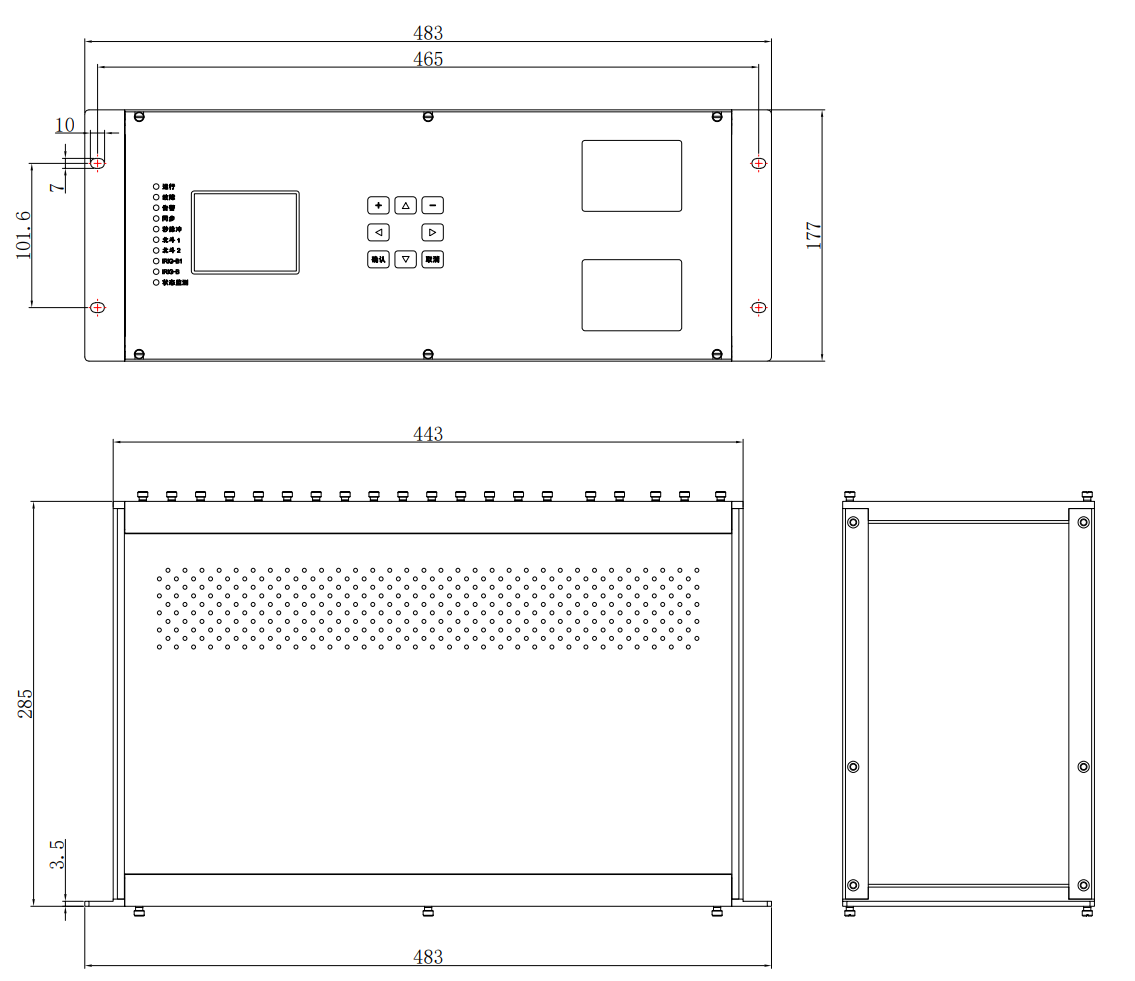

尺寸图

单位:mm




订购信息

系列

设备名称

型号

机箱高度

时钟源

备注

新唐

主时钟

ATS3801-A

4U时钟

BD+IRIG-B

信号输出最大量

NTP/SNTP:58路;

PTP接口:56路;

TTL:196路;

空接点:196路;

RS485:196路;

RS232:196路;

光纤接口:196路;

BAC:168路;

61850/104/CMS:4路;

以上输出接口均可以根据需要选择:1PPS、1PPM、1PPH、IRIG-B码、串口报文、DCF77等信号

主时钟

ATS3802-A

BD+BD+IRIG-B

从时钟

ATS3800-AS

IRIG-B

主时钟(铷钟)

ATS3801-AR

BD+IRIG-B

主时钟(铷钟)

ATS3802-AR

BD+BD+IRIG-B

前出线主时钟

ATS3801-A-F

BD+IRIG-B

前出线主时钟

ATS3802-A-F

BD+BD+IRIG-B

前出线从时钟

ATS3800-AS-F

IRIG-B

龙芯

主时钟

ATS3801-B

BD+IRIG-B

主时钟

ATS3802-B

BD+BD+IRIG-B

从时钟

ATS3800-BS

IRIG-B

主时钟(铷钟)

ATS3801-BR

BD+IRIG-B

主时钟(铷钟)

ATS3802-BR

BD+BD+IRIG-B

前出线主时钟

ATS3801-B-F

BD+IRIG-B

前出线主时钟

ATS3802-B-F

BD+BD+IRIG-B

前出线从时钟

ATS3800-BS-F

IRIG-B

备注:以上选型参考为各种输出信号在一台设备中的单一信号最大容量,仅作为参考。具体时钟配置根据时钟基本配置按照需要选配

插板配置

插板类型

设备容量

用途

输入接口

输出接口

输入/输出信号

电源插件板

标配2

电源输入

外部电源输入、频率测量接口

装置掉电告警

输入:频率测量输入(选配)

输出:每块插板1路装置掉电告警

CPU

标配1

CPU

2NTP信号输入

2路光纤B码,2路网口,2路告警

输出:IRIG-B光纤(多模ST)、NTP/SNTP信号、2路硬接点告警,管理软件接口

BD

标配1

时钟源输入

2路卫星信号

2IRIG-B光纤信号

2IRIG-B RS485信号

输入:BD卫星信号,2IRIG-B光纤信号(单模/多模可选),2IRIG-B RS485信号

PTP

选配最多14

PTP信号输入或PTP/NTP输出

2PTP

4PTP/NTP/SNTP

可选2PTP输入,一台设备最多2路可作为PTP输入

NTP

选配最多14

NTP输出

4NTP

NTP/SNTP,固定2路百兆网口,2路可选千兆网/光口

TMU

选配最多1

监测板卡

2路千兆光、2路百兆电

输出:61850104CMS协议,NTPGOOSE监测

RS232

选配最多14

时标信号输出

14RS232

输出:PPSPPMPPH、串口报文、串口报文IRIG-BDC)、DCF77。(其中串口报文及串口报文的报文格式可分别设置)每路信号输出接口支持且仅支持通过拨码开关选择上述7种信号中的任一种信号输出

RS485

选配最多14

时标信号输出

14RS485

TTL

选配最多14

时标信号输出

14TTL

FIBER板多模

选配最多14

时标信号输出

10路多模ST光口(820nm

FIBER板单模

选配最多14

时标信号输出

10路单模ST光口(1310nm

OC

选配最多14

时标信号输出

14路空接点口(无源)

BAC

选配最多14

时标信号输出

12路交流调制信号

输出:IRIG-B交流调制信号

备注:一台主时钟标配:电源板2片、CPU1片、带卫星接收模块的BD1块;一台从时钟标配:电源板2片、CPU1片、不带卫星接收模块的BD1块;每台时钟除标配板卡外,提供14个选配槽位,可根据需要任意配置最多14片选配板卡

天线配置规格

名称

规格

BD天线

30

50

100

100米以上

附件:随天线配送支架一副
