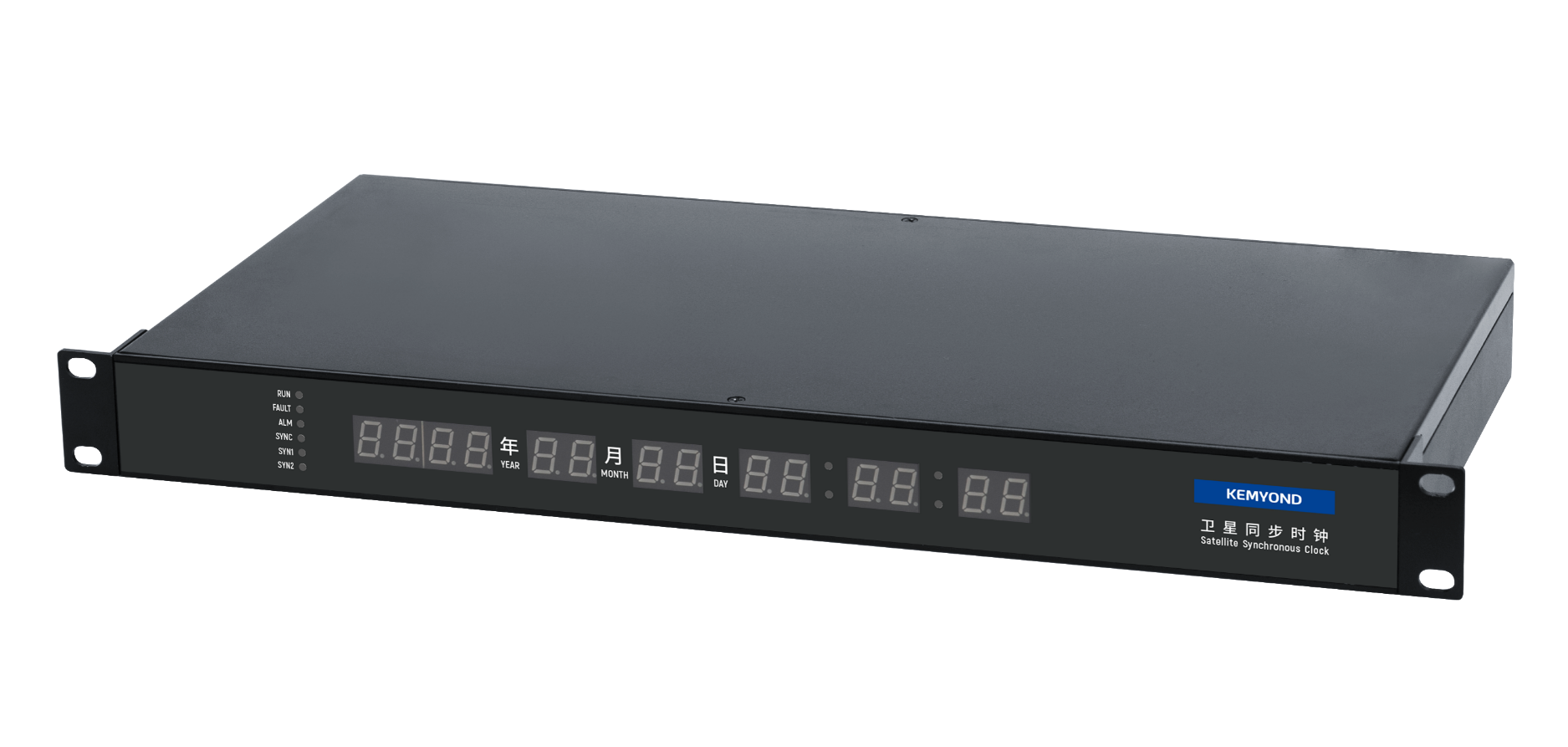

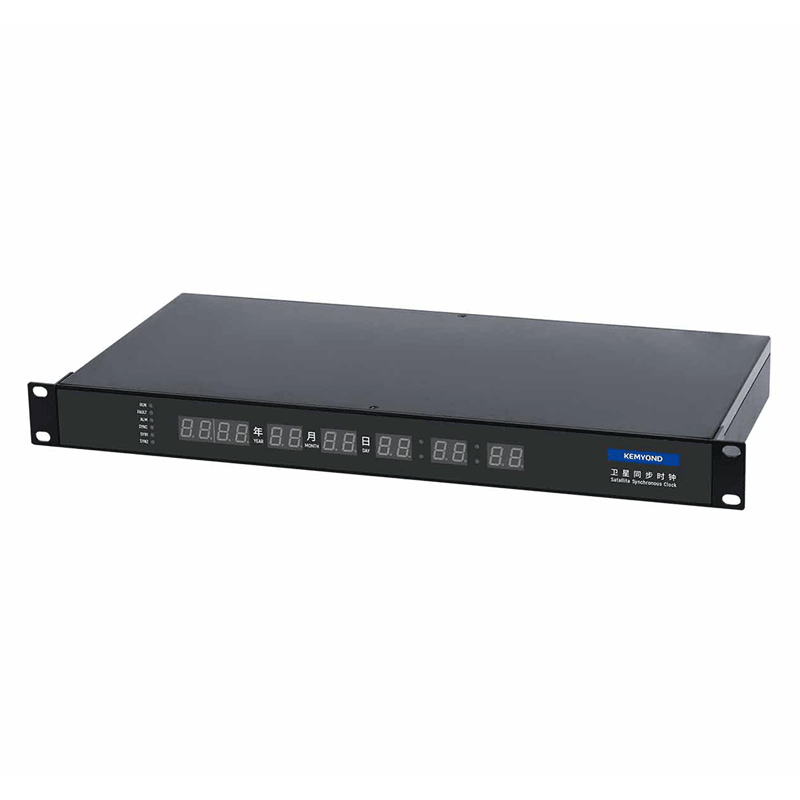

ATS1800 卫星时间同步装置

卫星时间同步装置

特点和优势
  • 机身采用标准1U,19英寸设计。
  • 支持2个10/100/1000Base-T(X)电口,可扩展4电/4光网口。
  • 采用龙芯+安路FPGA+嵌入式LINUX操作系统安全可控。
  • 双北斗时源、热备信号、本地时钟等多源选择判决机制。
  • 支持Web以及基于SNMP的网管软件,软件和FPGA具备在线远程升级功能。
  • 支持DL/T860(61850-MMS),DL/T634.5(104)规约;支持NTP和SNTP协议。
  • 支持8个可灵活配置的接口插槽和1个独立的NTP/PTP可选配插槽。
  • 通过国网电力科学研究院实验验证中心北斗时间同步装置专项检测。
概述规格型号资料

ATS1800是面向电力、轨道交通、能源、工业自动化等要求较高场合研制的自主可控卫星时间同步装置,采用龙芯+安路+嵌入式LINUX操作系统。支持2个10/100/1000Base-T(X) RJ45 电口,AC/DC 双电源供电。支持双北斗卫星源,2路RS485接口B码时源(可选NTP时源)、单模/多模光纤IRIG-B码和两路PTP外部时源。支持最多8路扩展插槽,可扩展TTL板、RS485板、RS232板、FIBER板、OC板等接口板,输出信号支持PTP、NTP/SNTPIRIG-BDC、PPS、PPM、PPH、PPD、DCF77、串口报文等时标信号。支持61850规约、Web 多种管理方式以及基于 SNMPv1/v2/v3的网管软件,适应高EMC性能要求的严苛工业环境和高原环境等,该系列产品具备在恶劣工业环境下稳定可靠工作的能力。


端口配置

时间信号输入

主时钟:标配:2路北斗,2NTP/SNTP,可选:2IRIG-B(光纤),2PTP

从时钟:标配:2NTP/SNTP,路IRIG-B(光纤),可选:2PTP

时间信号输出

最多6RJ45NTP/SNTP);

最多410/100MbpsPTP)(可选100Mbps光纤ST

TTL:最多可选32路;

RS485:最多可选32路;

RS232:最多可选32路;

光纤接口:最多可选26路;

BAC:最多可选32路;

备注:以上输出接口均可以根据需要选择1PPS1PPM1PPHIRIG-B码、串口报文、DCF77等信号。

技术指标

项目

技术参数

北斗接收机

支持信号

BDS B1I+B1C,默认只接收B1I

冷启动首次定位时间

35

热启动首次定位时间

1

重捕获定位时间

1

定位精度(RMS

3m

1PPS精度(RMS

15ns

数据更新率

1Hz(可升级)

地面有线

光纤接口

多模波长820nm(可选单模1310nm

网络

界面规范

10/100/1000Base-TX适应MDI/MDIX动极性反转、IEEE802.3

协议

ARPICMPUDPNTPSNTPPTP

串口报文

串口参数

波特率:600bps115200bps件可置;据位、校位、停止位可

光纤

时间精度:优于1us,信号:TXD。波长820nm1310nm可选

RS232

时间精度:优于3us,信TXDGND

RS485

时间精度:优于1us,信TATB,每路最多可以驱动128个负载

TTL

时间精度:优于1us,信TXDGND

OC门输出

时间精度:优于1usCE外接电压VCE:最大300VDCCE间允许电I CE:最大200mA

脉冲PPS/PPM/PPH/PPD

光纤

时间精度:优于1us,波长820nm1310nm可选

OC

时间精度:优于1usCE间外接电压V CE:最大300VDCCE间允许电流I CE:最大200mA

RS232

时间精度:优于3us,信TXDGND

RS485总线

时间精度:优于1us,每路最多可以驱动128个负载

TTL

时间精度:优于1us,信TXDGND

电平脉宽

10ms800ms件可置,步1ms

IRIG-BDC

光纤

时间精度:优于1us,波长820nm1310nm可选

OC

时间精度:优于1usCE间外接电压V CE:最大300VDCCE间允许电I CE:最大200mA

RS232

时间精度:优于3us,信TXDGND

RS485总线

时间精度:优于1us,每路最多可以驱动128个负载

TTL

时间精度:优于1us,信TXDGND

IRIG-BAC

IRIG-BAC

交流调制码

时间精度:优于3us,输出阻抗600Ω,13Vpp时以驱动330Ω以上的纯阻性负载出幅度:213Vpp连续软可调制比例:28软可调过零时间偏移:-3030ms可调(用于提高交流制解码方的时间解调精度)

DCF77

光纤

时间精度:优于1us,波长820nm1310nm可选

OC门

时间精度:优于1usCE外接电压V CE:最大300VDCCE间允许电I CE:最大200mA

RS485总线

时间精度:优于1us,每路最多可以驱动128个负载

RS232

时间精度:优于3us,信TXDGND

TTL

时间精度:优于1us,信TXDGND

NTP/SNTP

时间精度500μs,标准的10/100BaseT以太网RJ45接口/100BaseT光纤口

PTP

时间精度300ns,标准的10/100BaseT以太网RJ45接口或波长1310nm多模ST接口,PTP最大可支持4路电/光接口

守时精度

主时钟标配守时精度100us/小时,可选守时精度1us/h(恒温晶振),

1.5us/24h(铷原子钟)

机械特性

尺寸(W×D×H

482.6mm×221.3mm×44mm

安装方式

1U标准机架式挂耳固定

电源参数

输入电压

/双电源,交、直流通用,高电压88~370VDC/85~265VAC

工作环境

工作温度

-5℃~ +45℃(可选-40℃~ +85℃)

存储温度

-40℃~ +85

相对湿度

5%-90%无凝结

行业标准

EMS

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)

IEC61000-4-4(EFT)Power Port:±4kVData Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CMData Port:±2kV

IEC61000-4-6(CS) 3V(10kHz-150kHz)10V(150kHz-80MHz)

IEC61000-4-8(工频磁场) 100A/m(cont.)1000A/m(1s-3s)

IEC61000-4-9(脉冲磁场) 1000A/m

EMI

FCC CFR47 Part 15EN55032/CISPR22Class A

电力

GB/T 26866--2022 电力系统的时间同步系统检测规范;

DL/T 1100.12018电力系统时间同步系统技术规范;

DL/T 1783-2017 IEC 61850工程电能计量应用模型;

GB/T 2423.5-2019环境试验 第2部分:试验方法 试验Ea和导则:冲击;

GB/T 2423.10-2019 环境试验 第2部分:试验方法 试验Fc: 振动(正弦)

卫星定位导航授时设备单北斗测试技术规范;

国家电网公司物资采购标准1104003-0110-00-110kV变电站时间同步装置通用技术规范;

国家电网公司物资采购标准 1104003-0110-01-110kV变电站时间同步装置专用技术规范;

IEEE Std 1588TM-2019 Standard for a Precision Clock Synchronization Protocol forNetworked Measurement and Control Systems

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

质量保障

保修期限

5

MTBF

>50000h

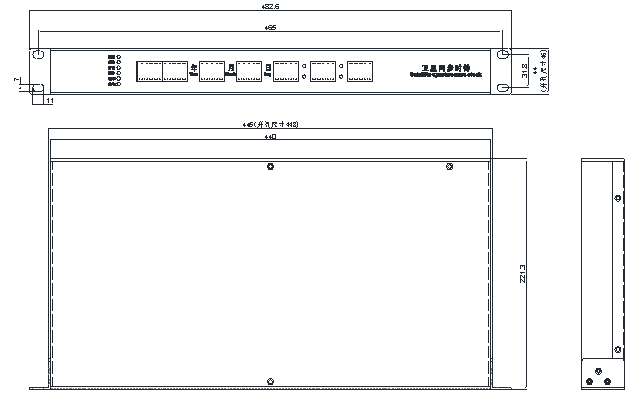

尺寸图

单位:mm



系列

设备名称

型号

机箱高度

时钟源

备注

新唐

主时钟

ATS1801-A

1U时钟

BD

信号输出最大量
NTP/SNTP:6路RJ45或2路RJ45+4路多模光纤NTP;
PTP接口:最大支持4路;
TTL:32路;
空接点:32路;
RS485:32路;
RS232:32路;
光纤接口:26路

BAC:32路。

以上输出接口均可以根据需要选择:1PPS、1PPM、1PPH、IRIG-B码、串口报文、DCF77等信号

主时钟

ATS1802-A

BD+BD

从时钟

ATS1800-AS

IRIG-B

主时钟(铷钟)

ATS1801-AR

BD

主时钟(铷钟)

ATS1802-AR

BD+BD

龙芯

主时钟

ATS1801-B

BD

主时钟

ATS1802-B

BD+BD

主时钟(铷钟)

ATS1801-BR

BD

主时钟(铷钟)

ATS1802-BR

BD+BD

从时钟

ATS1800-BS

IRIG-B

备注:以上选型参考为各种输出信号在一台设备中的单一信号最大容量,仅作为参考。具体时钟配置根据时钟基本配置按照需要选配


插板配置

插板类型

设备容量

用途

输入接口

输出接口

输入/输出信号

单电源插板

二选一

电源输入

外部电源输入

装置掉电告警

输出:1路装置掉电告警

双电源插板

电源输入

外部电源输入

装置掉电告警

输出:1路装置掉电告警

告警输出

标配

告警输出

2路空接点告警输出

输出:1路装置故障告警、1路同步丢失告警

网口

标配两路千兆网口

管理接口

2NTP输入接口

2路网口

输出:NTP/SNTP信号、UDP对时报文,管理软件接口

BD接口

选配2

时钟源输入

2路卫星信号

输入:BD卫星信号

IRIG-B收接口

主钟选配2

从钟标配2

时钟源输入

2IRIG-B信号

输入:2IRIG-B信号(光纤单模/多模或RS485可选)

IRIG-B发接口

选配

时标信号输出

2IRIG-B光纤信号

输出:2IRIG-B光纤(多模/单模可选)

RS232

选配最多8

时标信号输出

4RS232

输出:PPSPPMPPH、串口报文、串口报文IRIG-BDC)、DCF77。(其中串口报文及串口报文的报文格式可分别设置)每路信号输出接口支持且仅支持通过拨码开关选择上述7种信号中的任一种信号输出

RS485

选配最多8

时标信号输出

4RS485

TTL

选配最多8

时标信号输出

4TTL

FIBER板多模

选配最多8

时标信号输出

3路多模ST光口(820nm

FIBER2板多模

选配最多8

时标信号输出

2路多模ST光口(820nm

FIBER2板单模

选配最多8

时标信号输出

2路单模ST光口(1310nm

OC

选配最多8

时标信号输出

4路空接点口(无源)

BAC

选配最多8

时标信号输出

4路交流调制信号

输出:IRIG-B交流调制信号

FREQ

选配最多1片(插件7位置)

频率测量

频率测量

输入:1路频率测量

备注1:一台主时钟标配:电源1路、网口2路、BD接口2路、告警输出2路;一台从时钟标配:电源1路、网口2路、IRIG-B收接口2路、告警输出2路;每台时钟除标配板卡外,提供2IRIG-B光纤输出口选配,8个选配槽位,可根据需要任意配置最多8片选配板卡(1FREQ板占用2个槽位);

备注2:同时配置主时钟+从时钟时,主时钟需要配备与从时钟IRIG-B收接口类型相同的IRIG-B发接口或信号插板;
