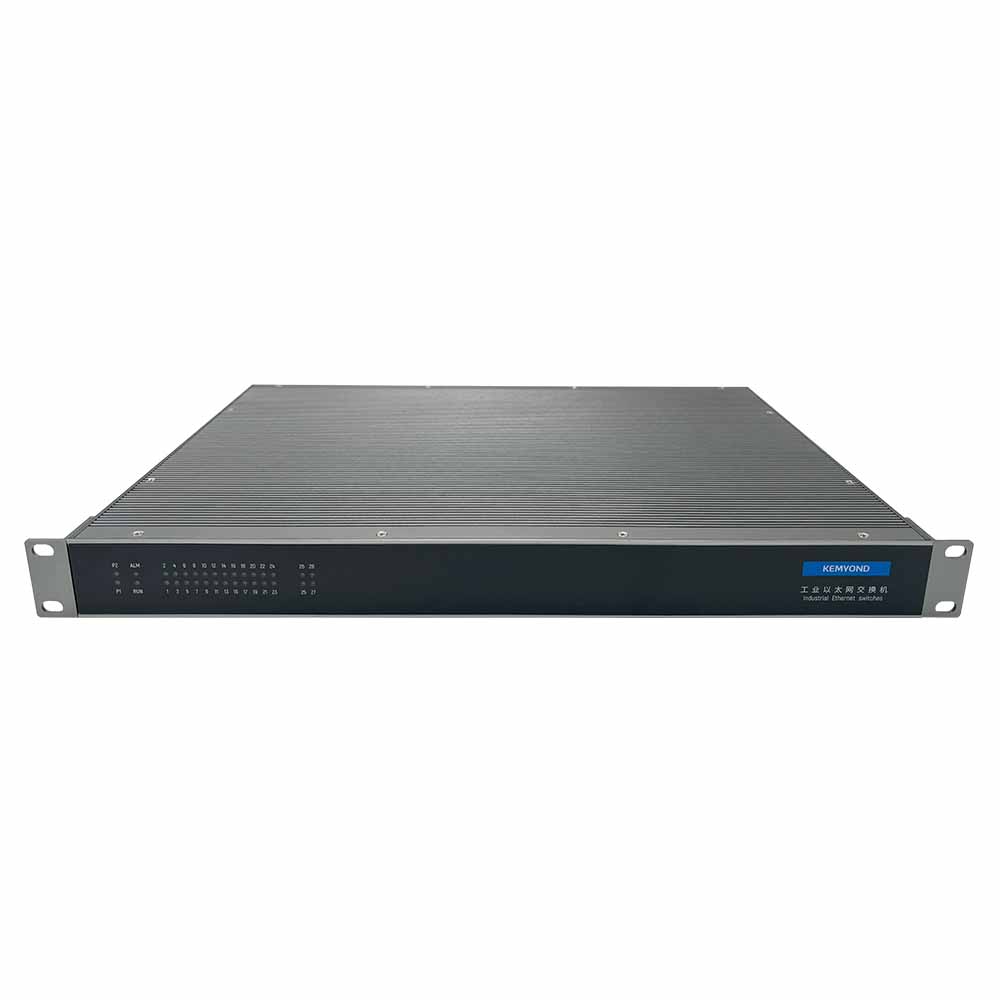

APEX S7000-RA-L2接入层二层交换机

特点和优势
  • 支持STP/RSTP/MSTP(802.1d/w/s)、ERPS等网络冗余功能
  • 满足工业电磁兼容要求的硬件性能,无风扇散热设计
  • 支持端口流量控制(IEEE802.3x)
  • 通过国家交通安全设施质量监督检验中心检测
  • 通过公安部安全与警用电子产品质量检测中心检测
  • 通过国网电力科学研究院实验验证中心检测
概述规格型号资料

介绍

APEX S7000-RA-L2系列交换机是多功能全千兆工业以太网交换机,该系列产品专为工业现场接入设计的紧凑灵活产品,能够组建全千兆的骨干冗余环网。支持各种高级网络管理功能,包括QoS、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。采用全金属外壳设计,防护等级IP40,适用于电力、新能源、交通以及各类工业自动化系统网络通信。


接口配置

千兆光口

1000Base-X1000M/2.5G SFP接口

千兆电口

RJ45接口,10/100/1000MBase-T(X)自适应,支持MDI/MDI-X自动极性反转

告警接口

失电告警继电器节点输出,容量5A(NO)3A(NC)/250VAC0.5A/110VDC

管理口

带外管理口,RJ45-RS232,波特率115200

交换特性

交换模式

存储转发

交换容量

336Gbps

包转发率

51Mpps

交换时延

10μs

MAC地址数

16K

VLAN

4K

自愈时间

20ms

以太网软件特性

基础特性

基于端口、协议、MACVLAN功能(802.1q

支持STP/RSTP/MSTP802.1d/w/s)、ERPS(符合G.8032国际标准的以太网多环保护技术)等网络冗余功

支持IPV4/IPV6静态路由协议

支持LLDP

支持端口聚合功能(802.3ad

绝对优先级、相对优先级:支持QoS802.1p

广播/组播/单播风暴抑制功

支持组播过滤,动态IP映射(IGMP Snooping)多播过滤功

支持静态组播设

支持基于802.1pVLANMACEthertypeDSCPTCP/UDP端口ACL

可设置基于端口的带宽和速率控制,支持802.3X

支持NTP Client

管理与维护

支持WebCLI命令行、SNMP等网络管理方

网络管理协议(SNMPv1/v2/v3

支持国网标准的TrapMIB

可设置单端口、多端口镜

支持系统日志和上

持通过专用网络管理平台(BS架构)进行管理等多种方式

支持通过快速部署工具实现IPVLANSNMPLLDP等配置的批量下发、设备软件批量升级、设备光口光功率诊断等功能

支持快速检测链路的通断和光纤链路的单向性

支持端口下的环路检测功能,防止端口下因私接Hub等设备形成的导致的环路问题

支持IP+端口+MAC地址绑

密码管理:支持用户密码保护等访问安全

机械特性

机箱外壳

高强度铝合金机箱表面散热,无风扇设计

防护等级

IP40

尺寸(W×D×H

440mm×320mm×44mm

重量

<5Kg

安装方式

1U标准19英寸机架式

电源参数

输入电压

88VDC ~370VDC,85VAC ~265VAC,(±24 VDC或±48 VDC可选)

接入端子

55.08mm间距插拔式接线端子

保护

反接保护、过载保护

功耗

16W

工作环境

工作温度

-40- +85

保存温度

-40- +85

相对湿度

5%-95%无凝结

指示灯

电源指示灯

PWR1PWR2

运行指示灯

RUN

告警指示灯

ALM

接口指示灯

Link/ACT

行业标准

EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz150kHz)10V(150kHz80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI

FCC CFR47 Part 15EN55022/CISPR22Class A

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

质量保障

保修期限

5

MTBF

>350000h

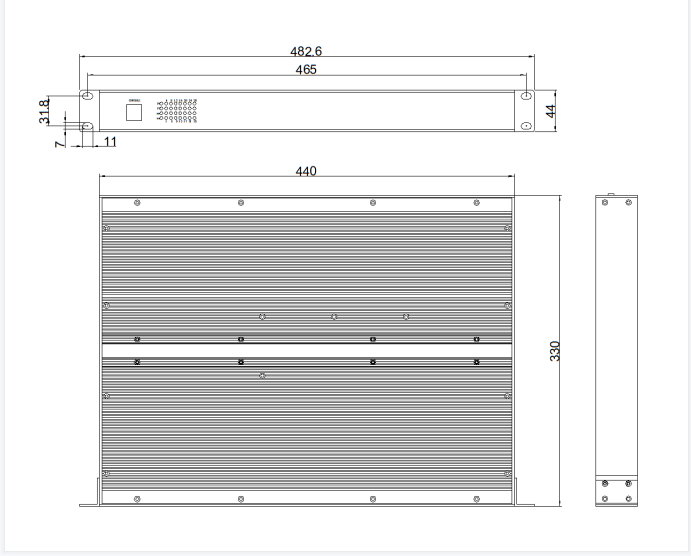

尺寸图

单位:mm




订购信息

型号

千兆光口

千兆电口

电源

S7000-RA-L2-G4-GT24-ZS

4

24

标配:交、直流通用

88~370VDC,85~265VAC

选配:±24 VDC、 ±48 VDC
