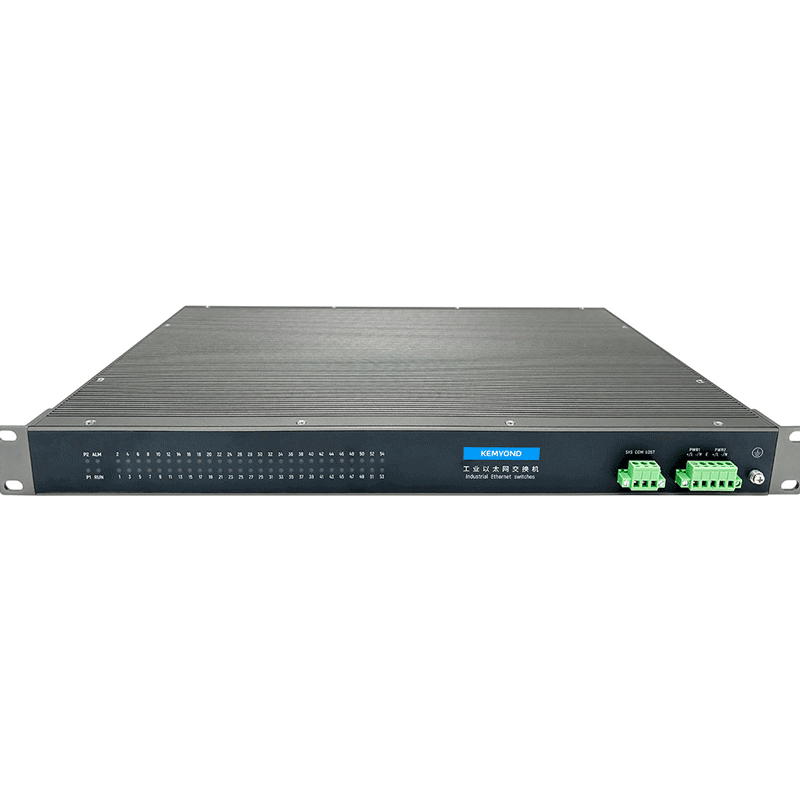

S8500系列三层万兆网管型机架式工业交换机

三层网管型机架式工业交换机

特点和优势
  • 支持STP/RSTP/MSTP、ERPS网络冗余功能
  • 满足工业电磁兼容要求的硬件性能,无风扇散热设计
  • 支持HTTPS、SSH、DDM等管理功能
  • 支持基于电网的网安对接
  • 支持IEEE 1588
  • ETH带外管理接口(仅28口机型)
  • USB接口(仅54口机型)
概述规格型号资料

介绍

S8500系列是宽域自主研发的万兆机架式三层工业交换机,提供万兆的上联接口,可提供更高的数据传输速率,满足日益发展的设备通信需求。本系列交换机采用高性能的工业级别芯片和优秀的工业设计,可在所有端口满负载运行下保持线速转发,产品能满足高低温、过电压、漏电及高压冲击等各种要求,可保证数据在严苛环境下可靠传输。本系列设备可提供灵活的光电以太网接口组合,采用全金属外壳设计,防护等级IP40,支持前面板安装和后面板安装。S8500适用于石油化工、油气管线、电厂监控系统、工业控制系统等。


接口配置

万兆光口

10GE SFP+

千兆光口

1000M SFP

千兆电口

10/100/1000BASE-T自适应以太网端口

告警接口

失电告警继电器接点输出

管理口

RS232-RJ45/Type-C(仅28口机型)

ETH接口

RJ45带外管理接口(仅28口机型)

USB接口

1USB2.0(仅54口机型)


交换特性

交换模式

存储转发

背板带宽

128Gbps28口机型)

216Gbps54口机型)

交换时延

10μs

MAC地址表

16K28口机型)

32K54口机型)

VLAN

4K



以太网软件特性

交换功能

支持VLAN

支持端口聚合

支持端口流控

支持端口限速

支持风暴抑制

支持静态、动态MAC表项

支持QinQ

三层功能

支持ARP

支持ND

支持静态路由

支持RIPV1RIPV2

支持OSPF

支持VRRP

环网冗余

支持STP/RSTP/MSTP

支持ERPS

组播功能

支持IGMP Snooping

支持静态组播

服务质量管理

支持QoS

支持SP/WRR/WFQ

安全

支持用户分级管理

支持SSH

支持HTTPS

支持端口隔离

支持ACL

支持802.1x

支持RADIUS

支持IP-MAC-bind

支持攻击防护

管理与维护

支持Console,Telnet,WEB管理方式

支持SNMPv1/v2c/v3,可通过KemyondNMS集中管理

支持TFTP软件升级及配置文件导入/导出

支持基于国网的网安对接

支持端口镜像

支持LLDP

支持RMON

支持Syslog

支持在线升级

支持CPU、内存、电源、端口告警

支持易部署

支持UDLD

支持一键采集功能

支持TraceRoute

支持线缆检测

支持节能

支持onvif

支持DDM

时钟管理

支持NTP

支持IEEE 1588(仅2858口机型)


机械特性

机箱外壳

金属机身,无风扇,机壳散热

防护等级

IP40

尺寸(W×D×H

440mm×280mm×44mm28口机型)

440mm×315mm×44mm54口机型)

重量

6kg

安装方式

机架式


电源参数

输入电压

双电源,标配:交流220V±20%、直流220V±20%110V±20%

选配:直流±24V(±20%)或直流±48V(±20%)可选

功耗

65W

接入端子

5芯插拔式接线端子

保护

反接保护、过载保护



工作环境

工作温度

-40℃~+70℃(28/54口机型)

存储温度

-40℃~+85

相对湿度

5%95%,无凝露



行业标准

电磁敏感度

GB/T 17626.2 (静电放电) 8kV接触放电、15kV空气放电

GB/T 17626.3 (电磁场) 10V/m

GB/T 17626.4 (快速瞬变) 电源及接地端口:4kV;信号及控制端口:2kV

GB/T 17626.5 (浪涌) 线-线2kV,线-4kV

GB/T 17626.6 (传导) 10V(150kHz80MHz)

GB/T 17626.8 (工频磁场) 100A/m连续,1000A/m 1s3s

GB/T 17626.9 (脉冲磁场) 1000A/m(峰值)

GB/T 17626.10 (阻尼振荡磁场) 10A/m

GB/T 17626.18 (阻尼振荡波)慢速:共模2.5kV,差模1kV;快速:共模2kV

GB/T 17626.16 (共模传导骚扰) 10V连续干扰,100V短时间干扰

无线电骚扰限值

GB 9254 Class A(辐射骚扰限值<1GHz

机械

GB/T 15153.2 (振动)

GB/T 15153.2 (冲击)

GB/T 15153.2 (自由跌落)


质量保障

保修期限

5

MTBF

>600000h

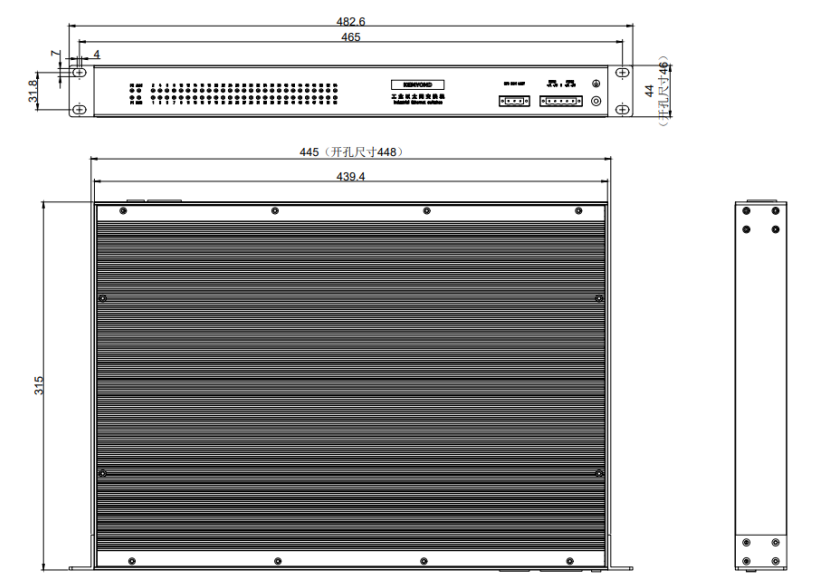

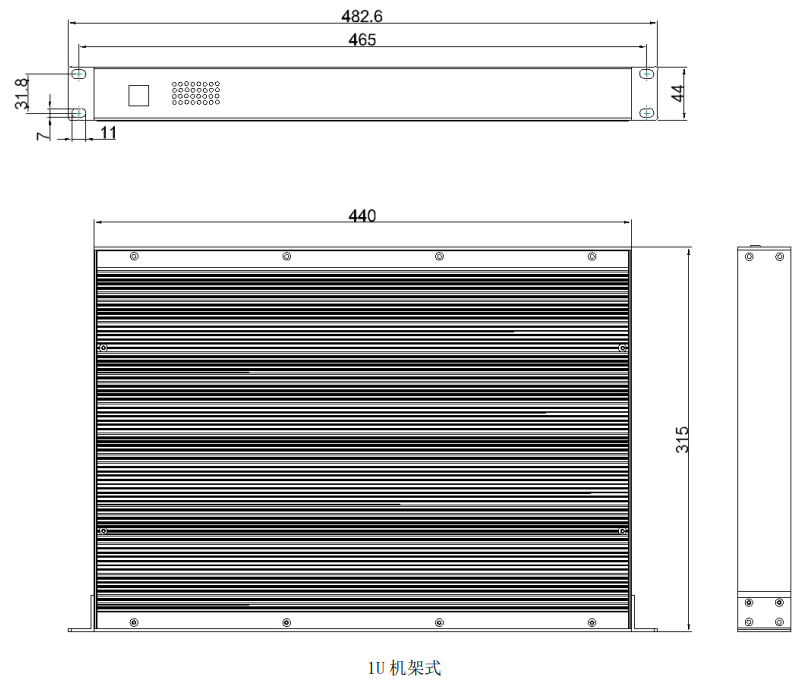

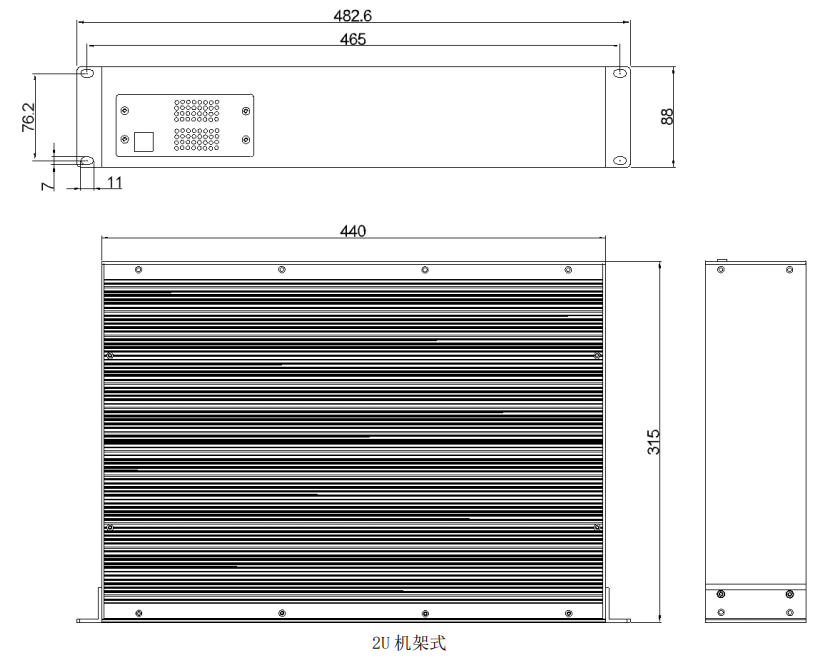

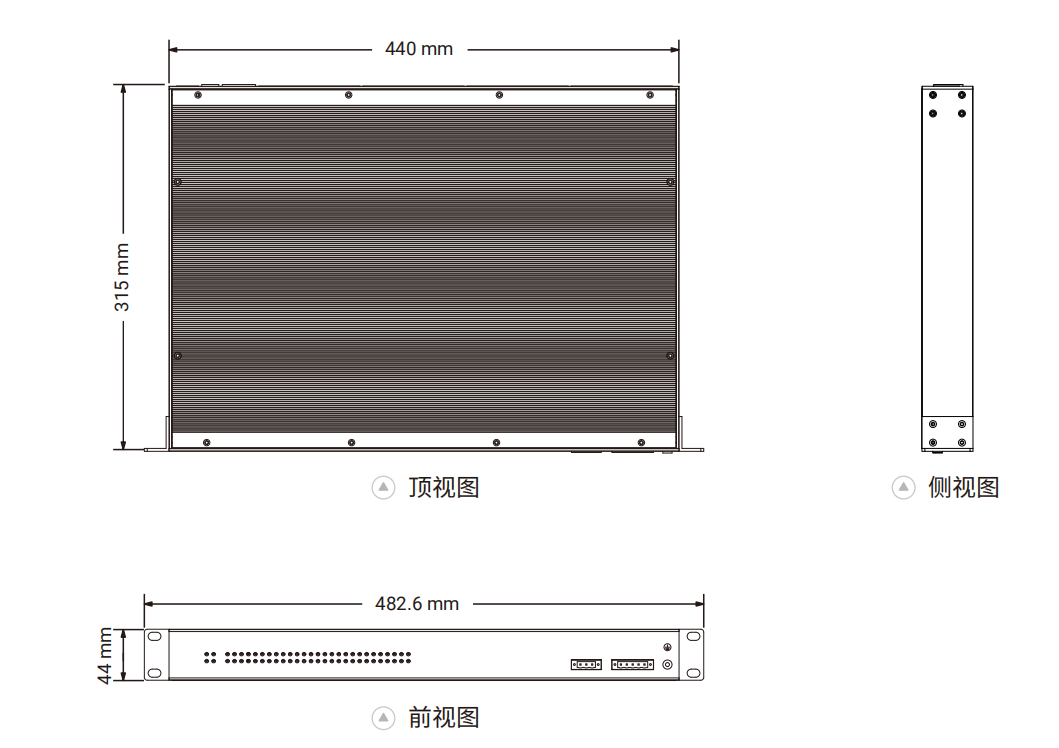

尺寸图

单位:mm

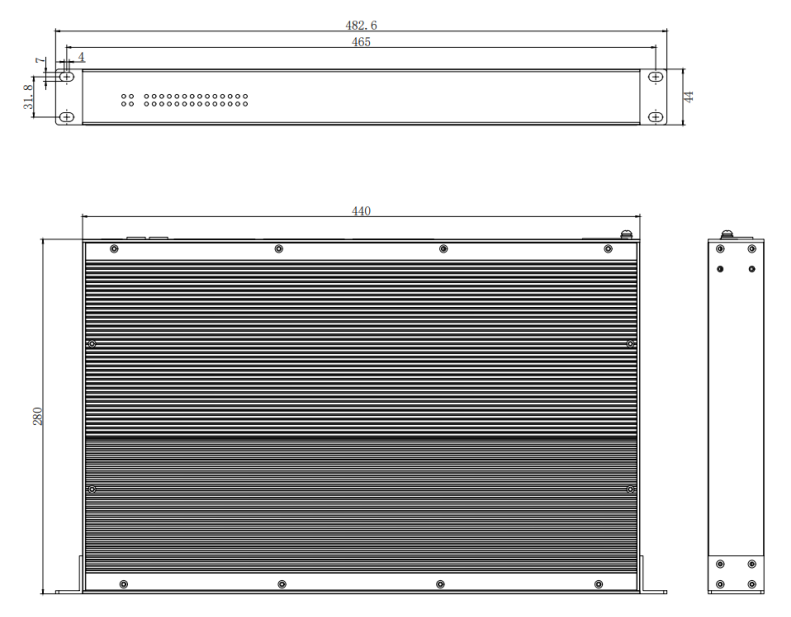

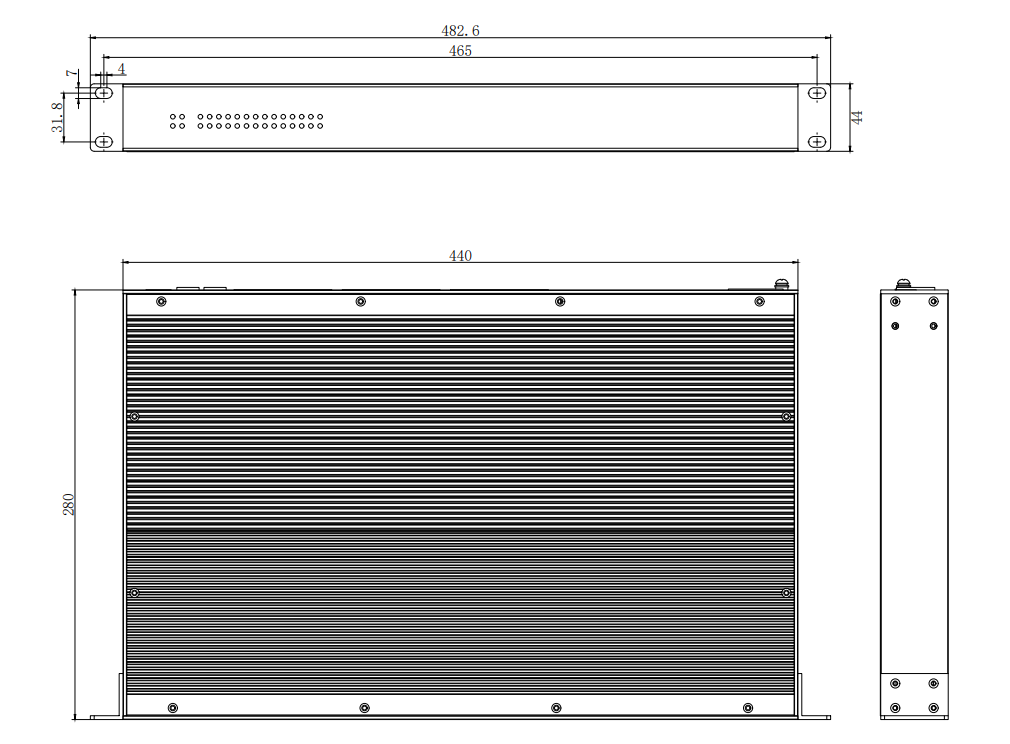

28口机型

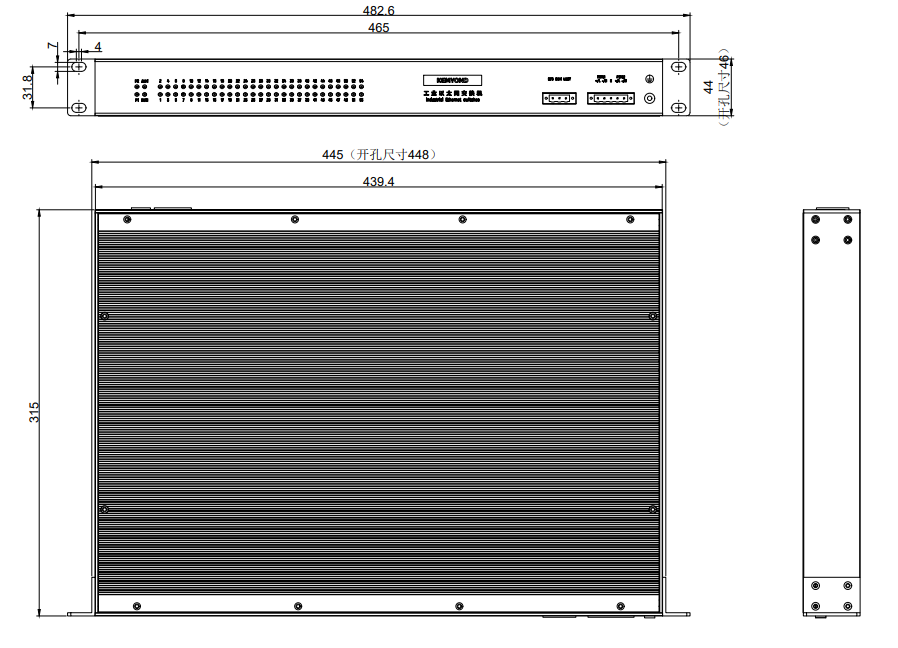

54口机型


型号

万兆光口

千兆光口

千兆电口

备注

电源

S8500-X4-GT24

4

-

24

28

标配:交流220V±20%、直流220V±20%或110V±20%

选配:直流±24V(±20%)或直流±48V(±20%)可选

S8500-X4-G8-GT16

4

8

16

S8500-X4-G16-GT8

4

16

8

S8500-X4-G24

4

24

-

S8500-X6-G24-GT24

6

24

24

54

S8500-X6-GT48

6

-

48

S8500-X6-G48

6

48

-
