经典案例
深圳至中山跨江通道项目时间同步产品及在线监测系统
6月30日,历时7年建设的深圳至中山跨江通道项目(以下简称:深中通道)正式通车。深中通道不仅是当前世界上综合建设难度最高的跨海集群工程之一,更是智慧交通的典范。其运用物联网、大数据、云计算、人工智能等技术,建立交通智慧管控、设备智慧运维等智能协同系统。
为确保北斗系统全面精确赋能深中通道的智慧运营与高效通行,项目采用由宽域提供的时间同步设备以及在线监测系统,将纳秒级时间同步技术应用于交通信号控制、监控、收费等多个业务系统,确保深中通道各系统的顺利运行和高效运营。为此,宽域的技术团队深度参与前期建设、现场高效协作,为项目定制了专业的授时解决方案。
项目需求
深中通道项目覆盖繁多复杂的业务系统和现场终端种类多样化,涉及摄像机、车道控制、天线控制、车辆识别、工作站和服务器等设备。这些终端的时间准确性直接影响到业务的准确性,同时还要应对处于高温、高盐、高湿的海洋环境。如何在各类设备与多种系统之间进行协调统一成为一大挑战。
宽域方案

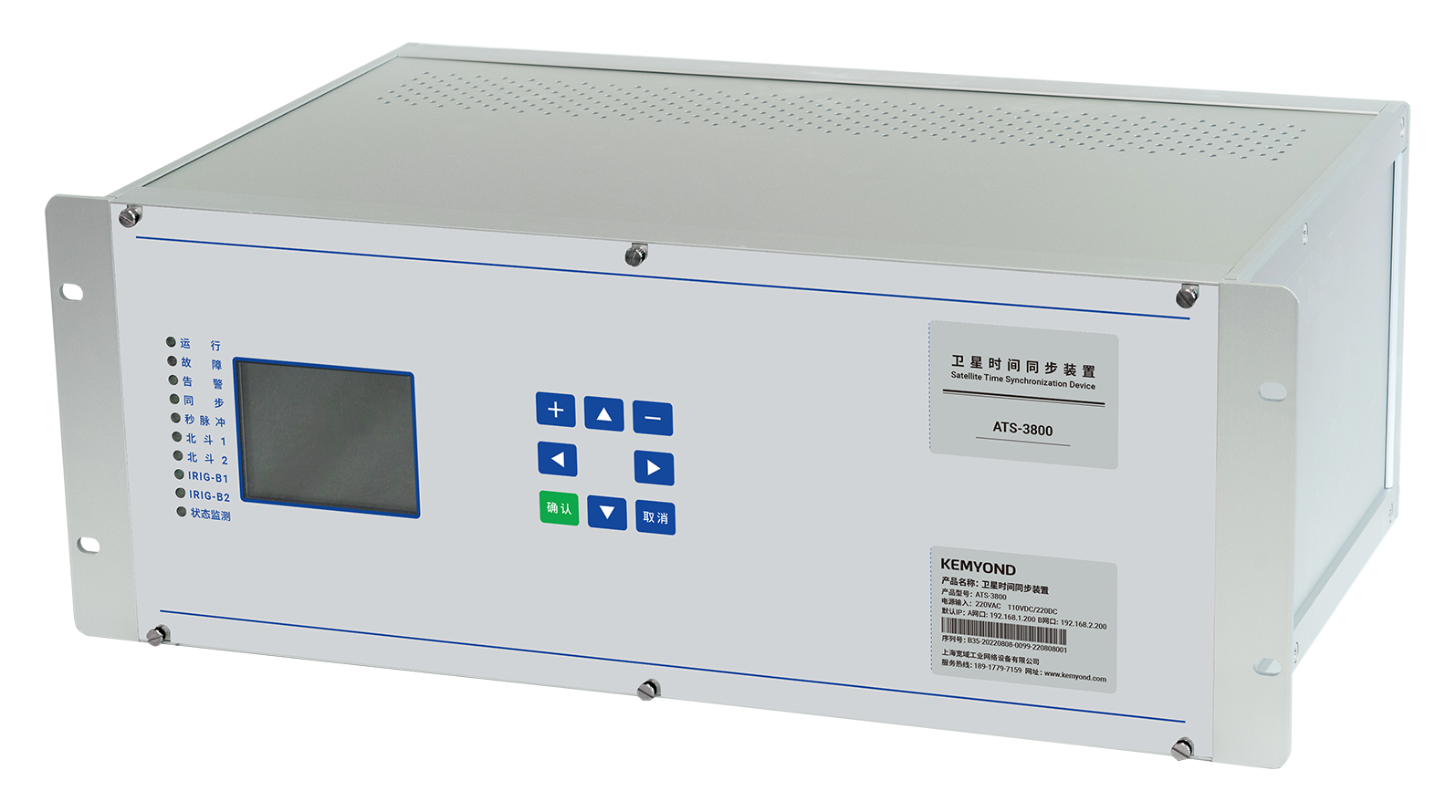

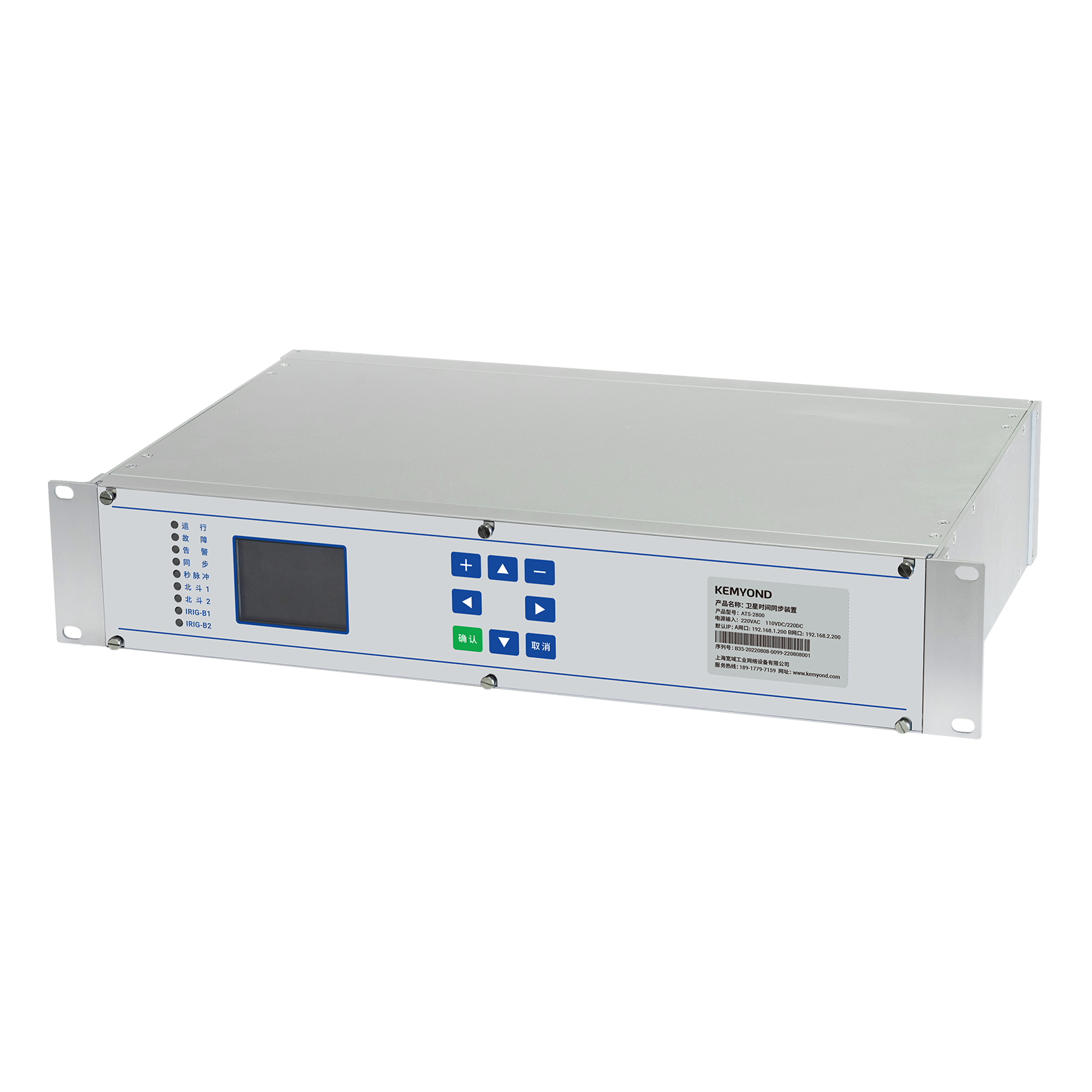

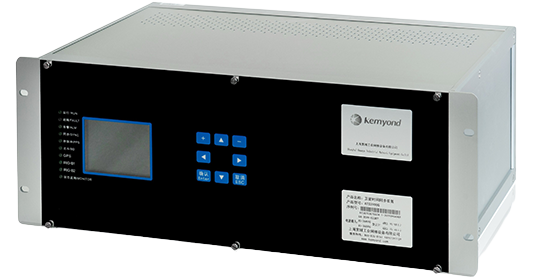

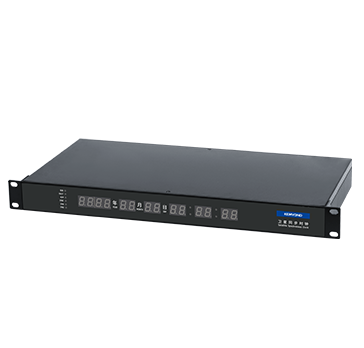

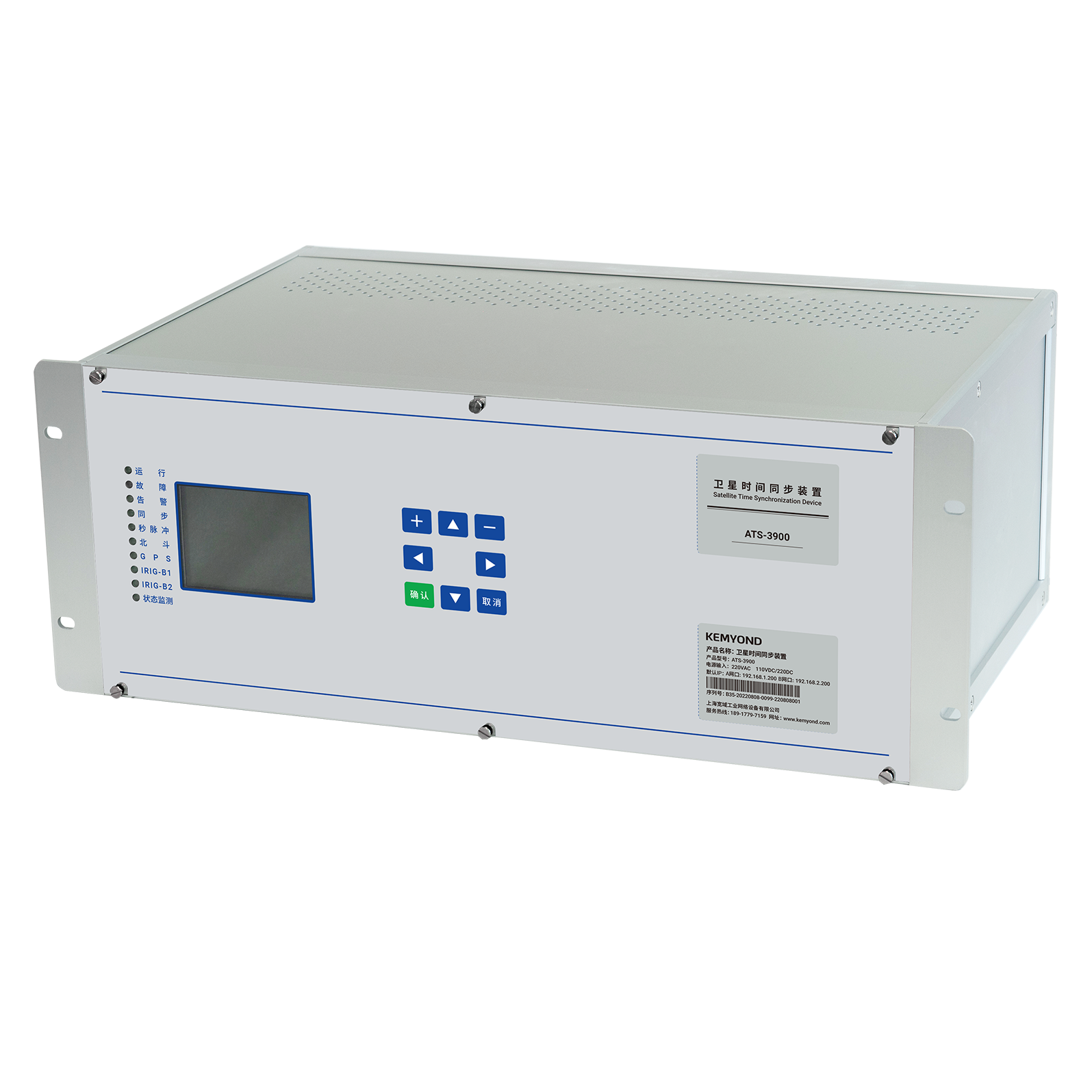

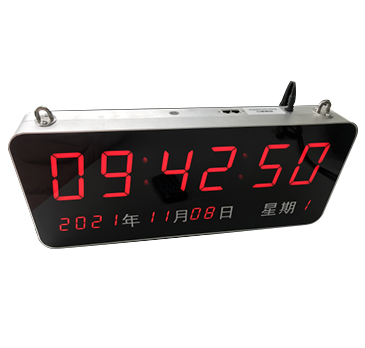

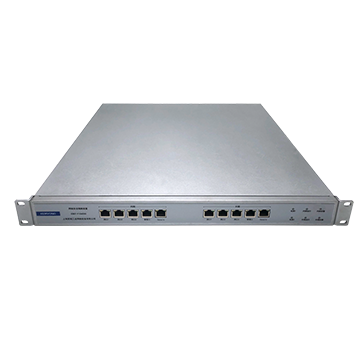

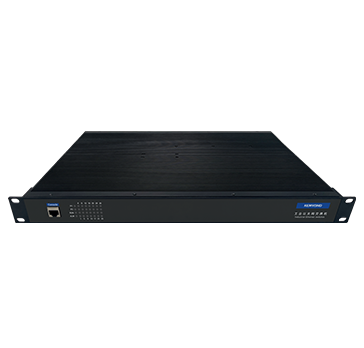

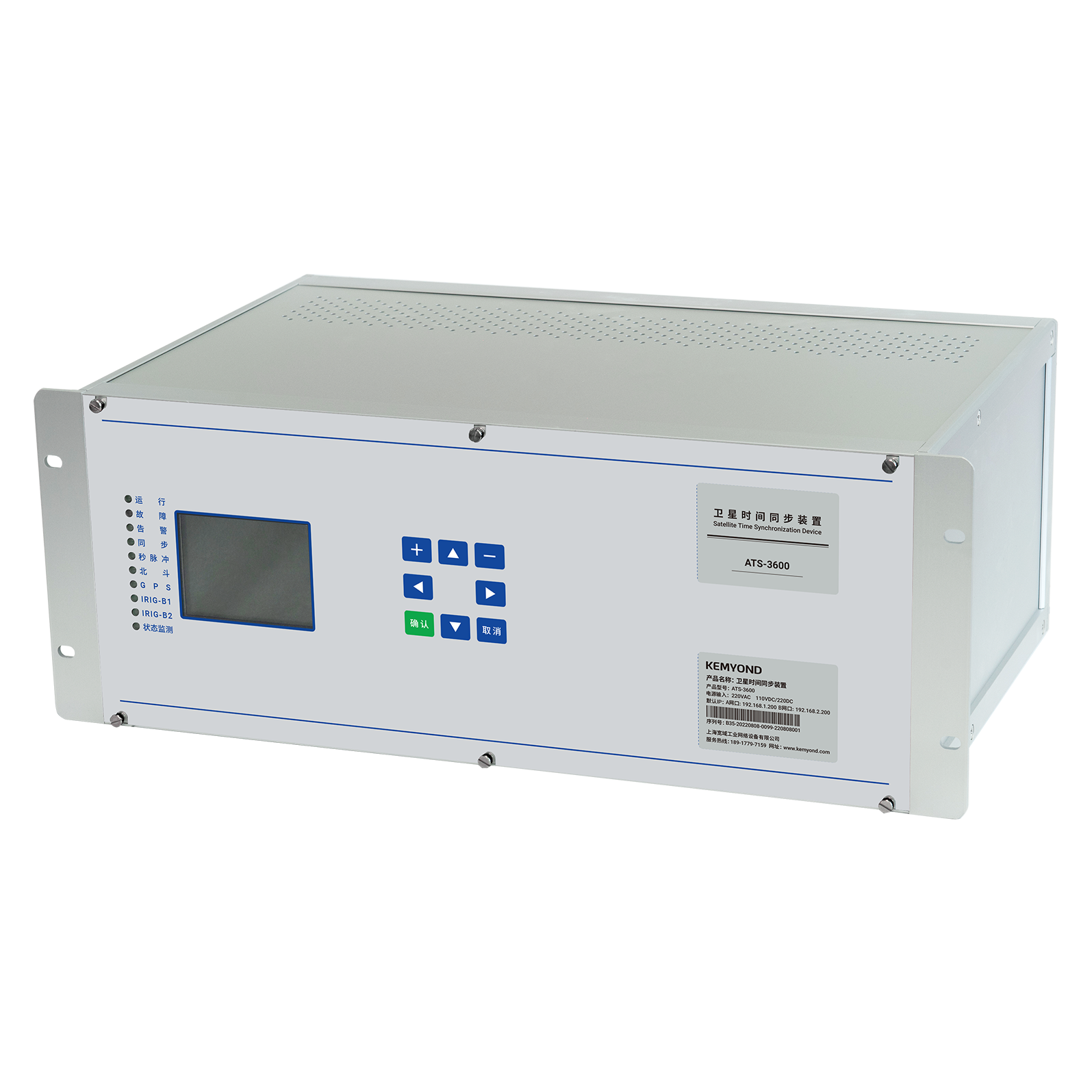

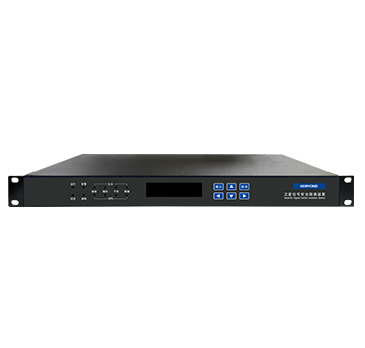

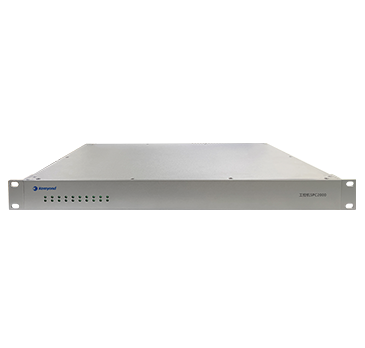

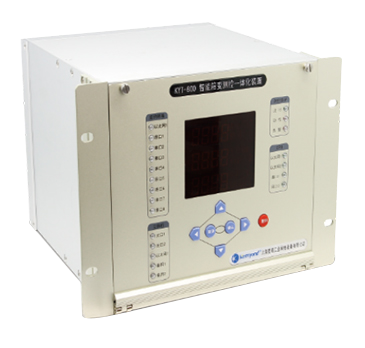

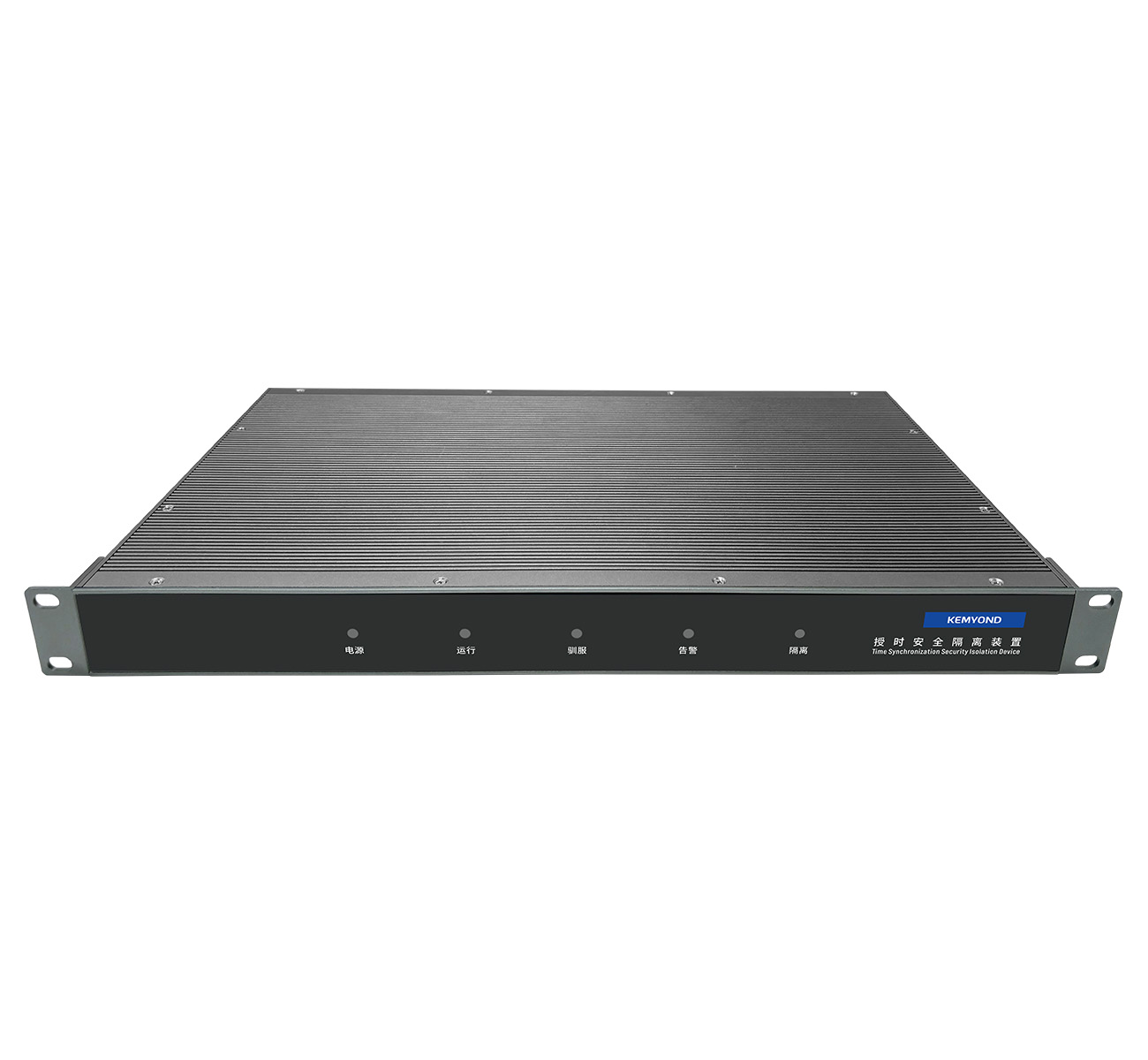

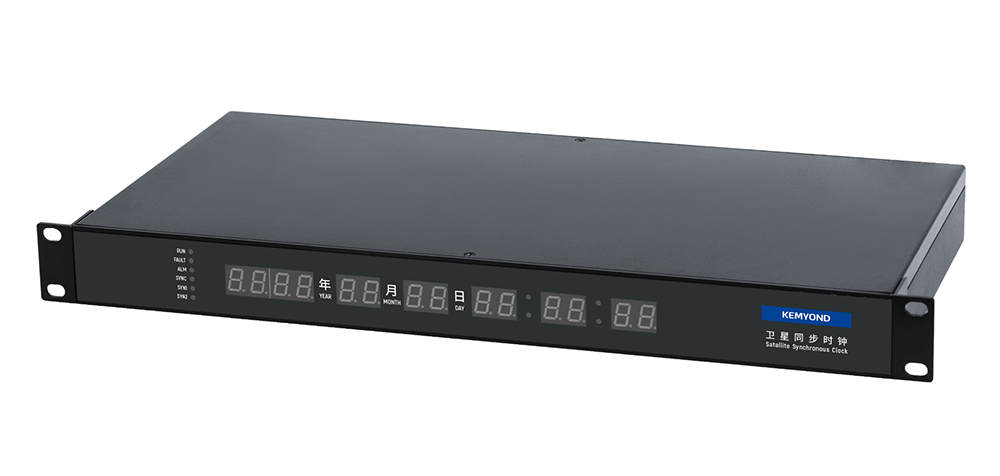

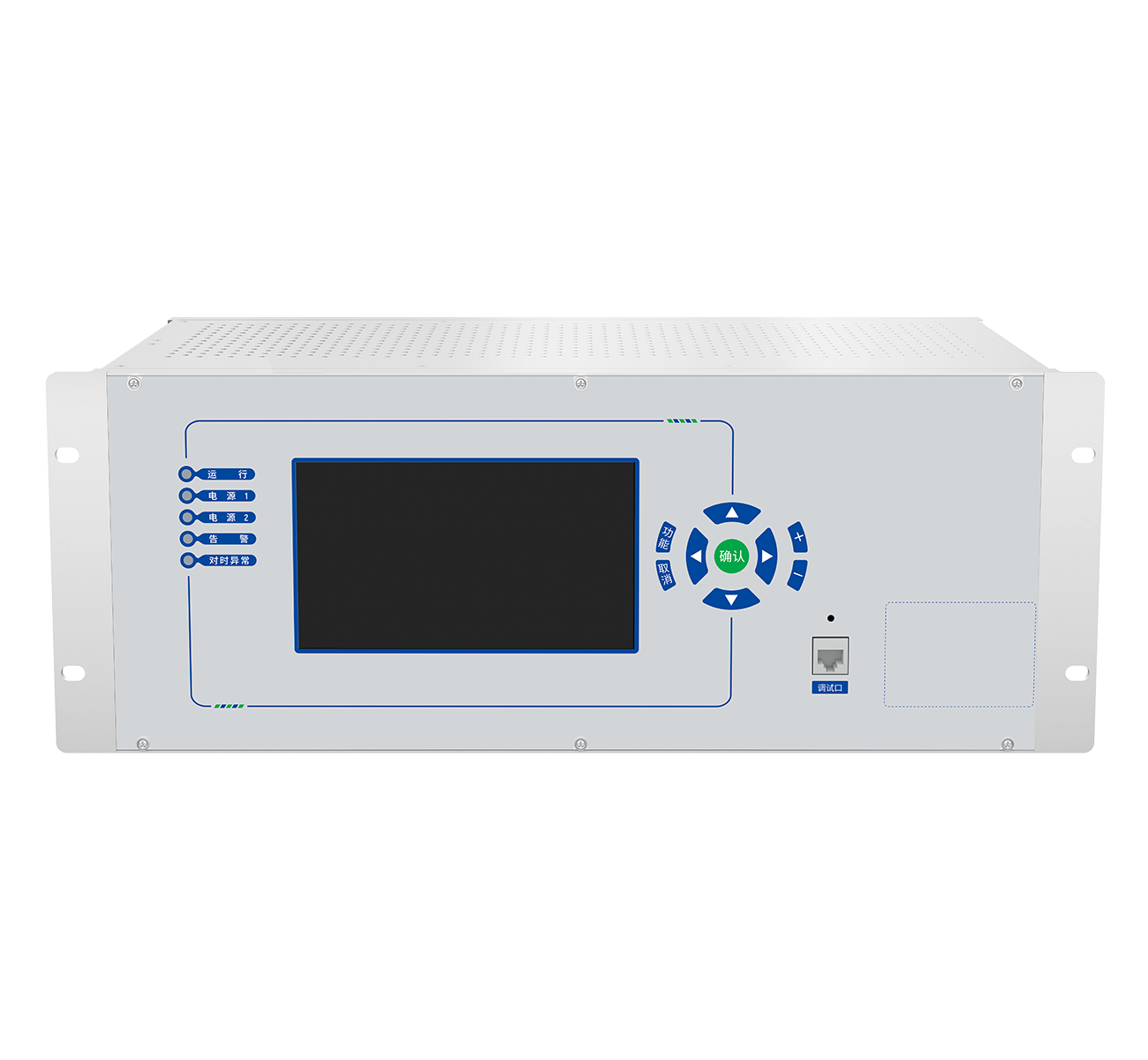

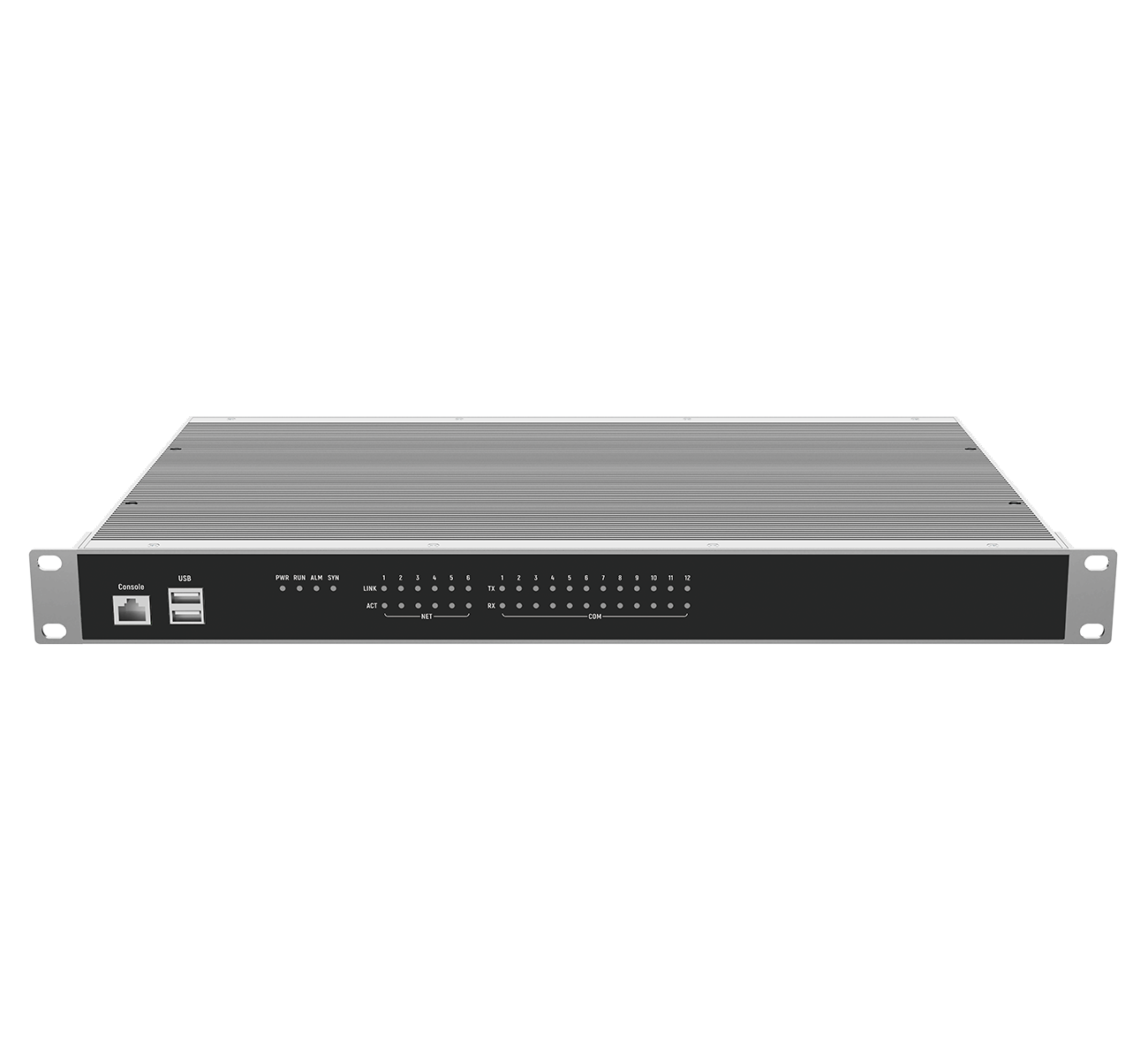

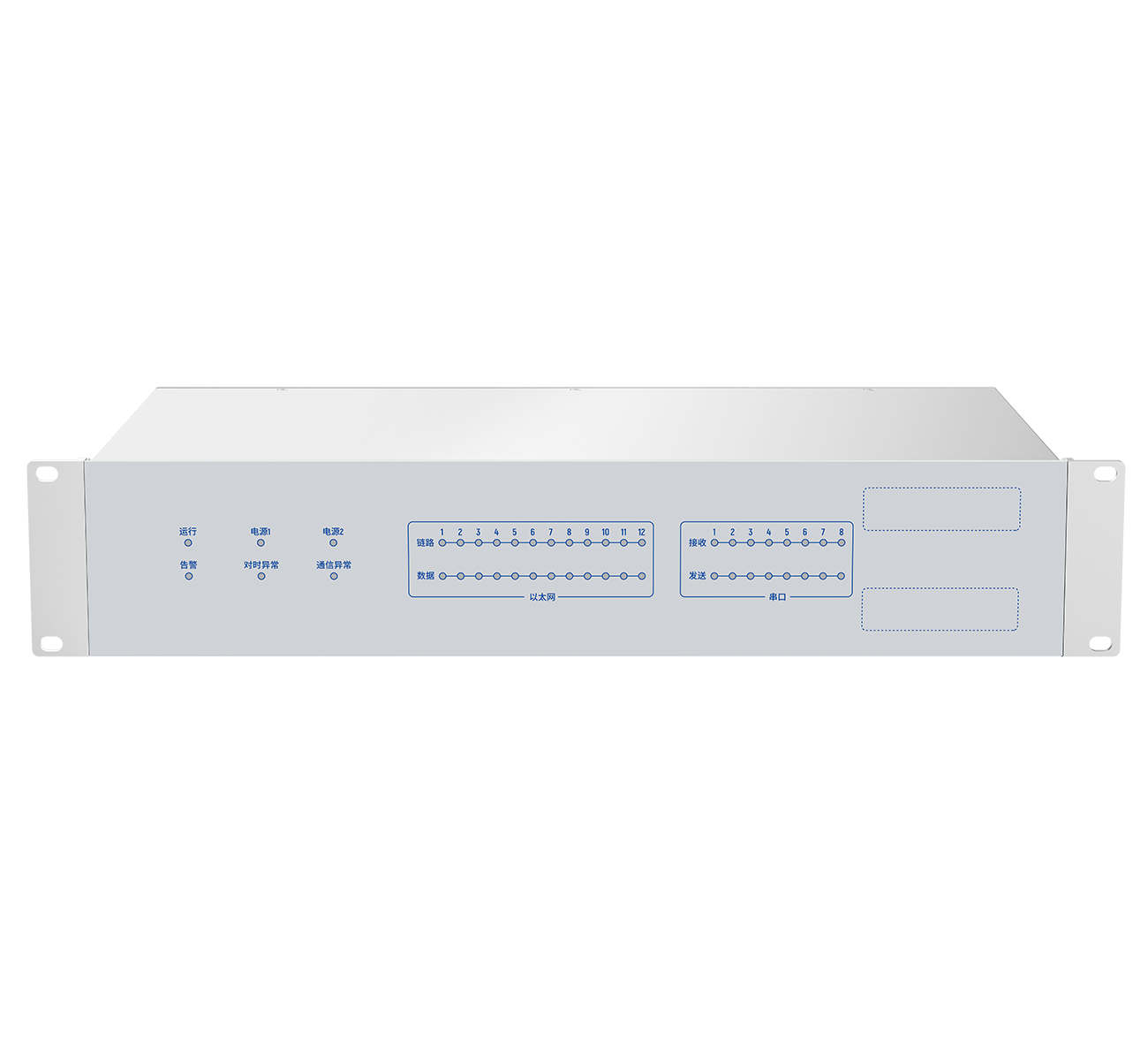

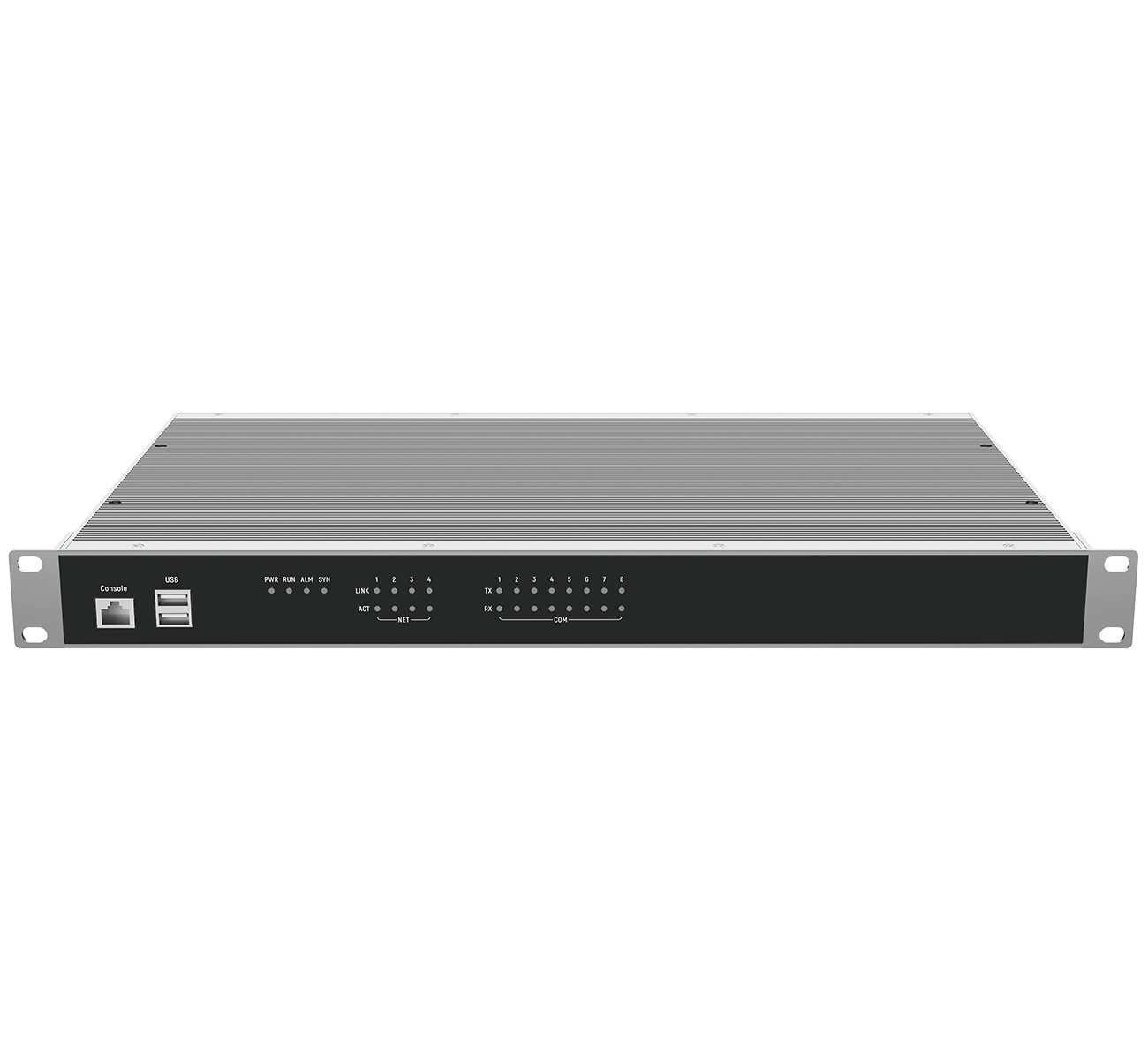

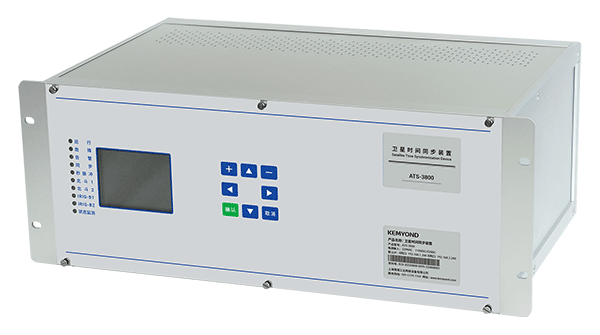

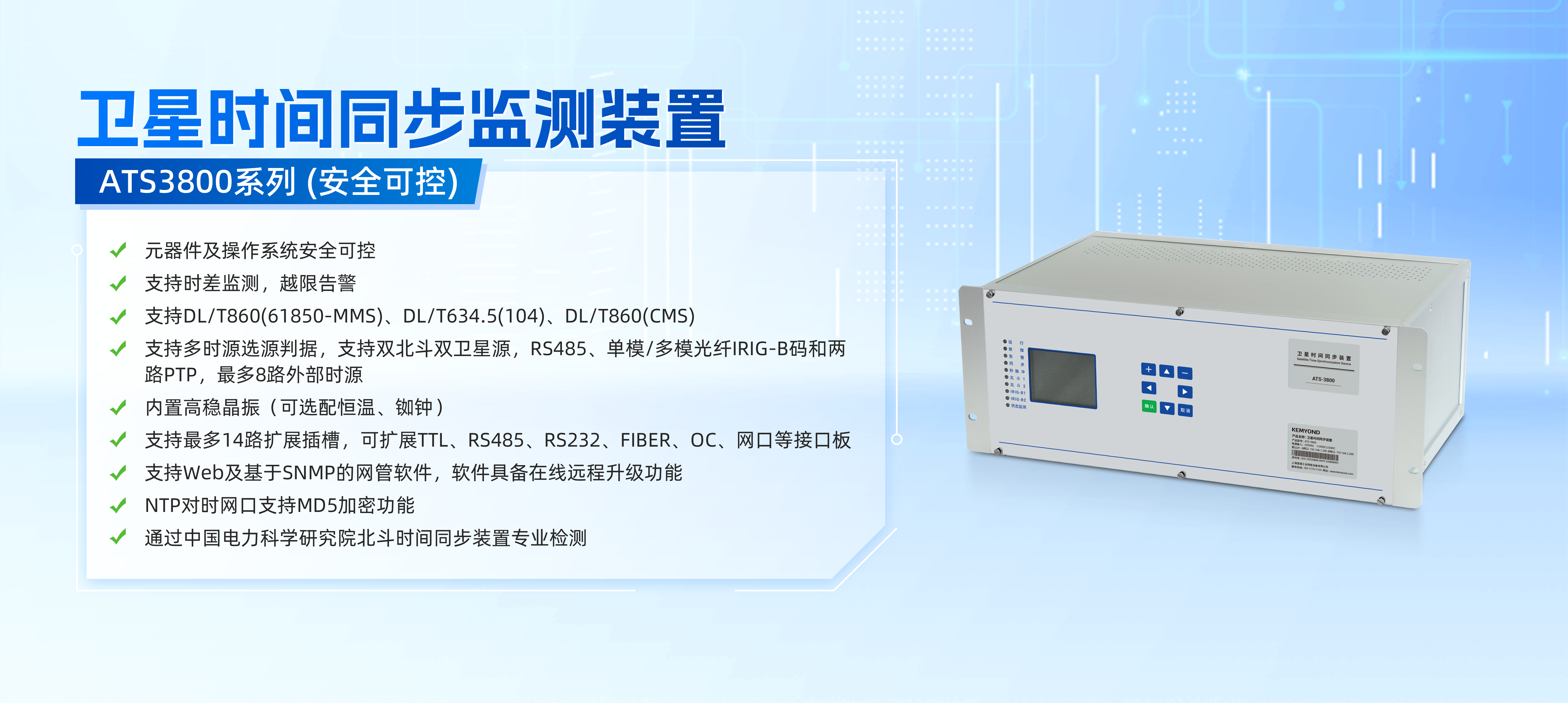

通过使用校时服务器、时钟监测设备等卫星时间同步装置产品,部署了宽域北斗卫星授时系统。时钟设备拥有智能时间同步功能,通过接收北斗卫星信号,达到纳秒级(1ns=10-9s)时间同步精度,为整个项目的各个系统提供高精度的时间同步基准信号,显示统一标准时间信息,无须人为校准,保证系统的高效运作。
同时为最大限度保障深中通道各系统正常运行,宽域设备内置高稳晶振(可选配铷钟)。在丢失外部信号源后,设备利用内部高稳定晶振或铷钟配合自有的FPGA算法继续提供高精度的时间信号。

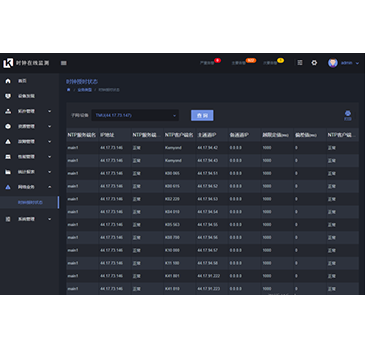

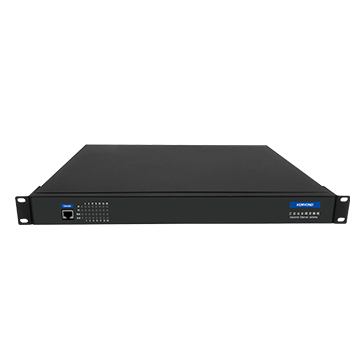

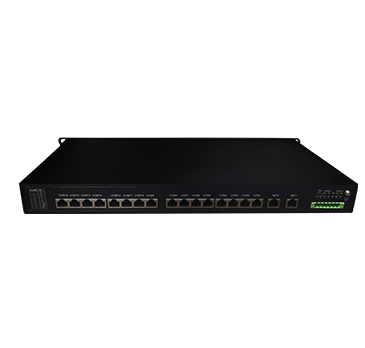

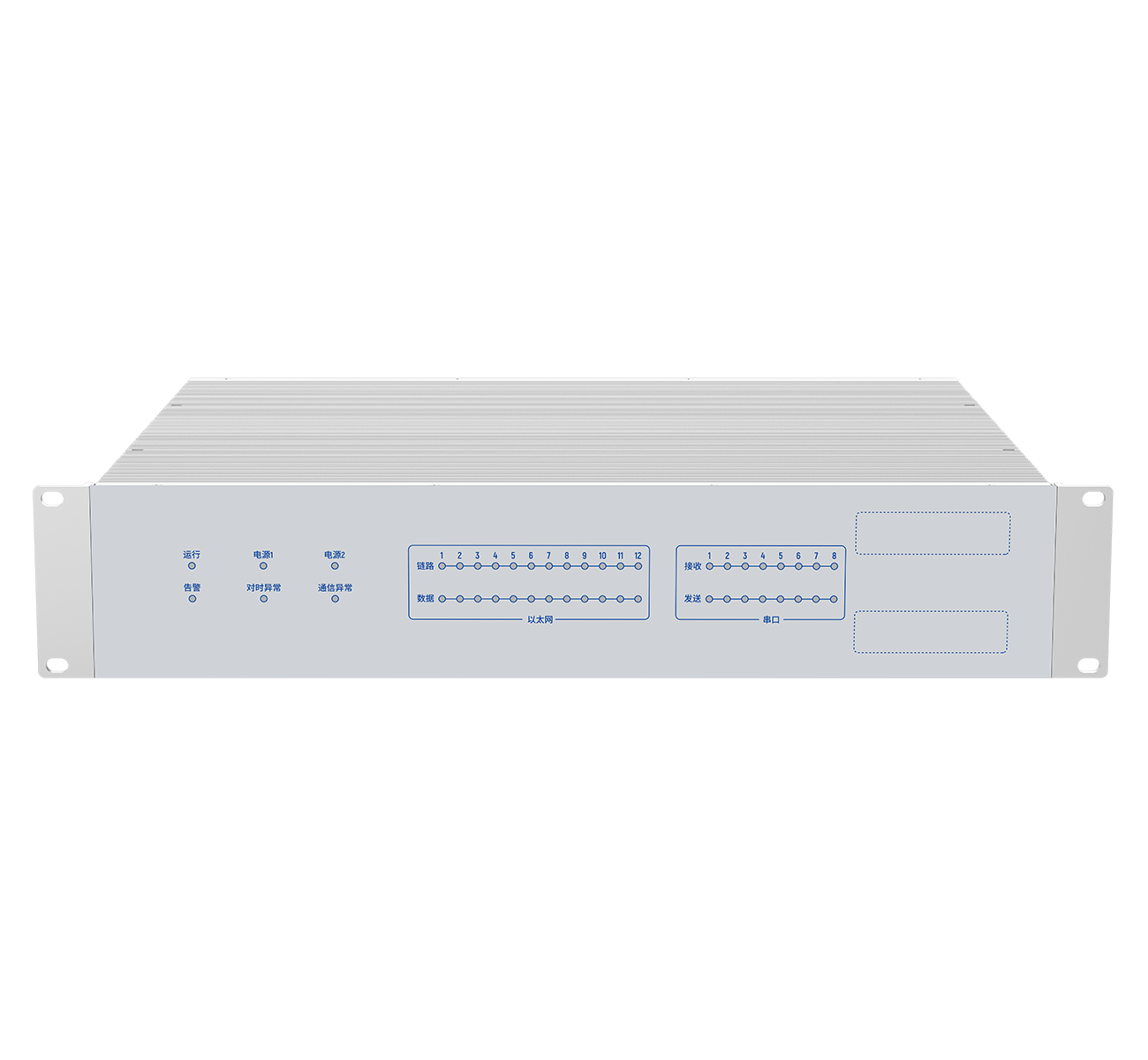

此外,为了便于实时运维管理,避免因北斗设备或通讯链路故障引起的系统时间不统一,宽域还提供了时钟在线监测系统,通过扁平化管理、可视化系统实现远程监控、实时监测时钟设备的时间精度,全方位告警对时异常设备,并快速定位故障点,提高故障处理的效率和准确性。
山东裕龙岛炼化一体化项目智能安防网络系统案例
山东裕龙岛炼化一体化项目位于山东省烟台市龙口市裕龙岛2#、3#岛,拥有2000万吨/年原油加工能力,2套150万吨/年乙烯装置及配套聚乙烯、聚丙烯、芳烃等装置,是山东有史以来单体投资规模最大的工业项目。
面对规模大、业务复杂、流程长等艰巨挑战,项目客户对宽域拥有丰富的工业项目建设经验和成果表示肯定,选择宽域为山东裕龙岛炼化一体化项目提供全面高效的智能安防网络系统解决方案。随着项目正式启动,宽域技术团队将长期驻守在裕龙项目现场,持续提供智慧安防网络技术支持。
项目需求
网络安防作为其中极为重要的一环,需要部署先进的通信技术和工业级别的可靠设备,帮助企业实现对人员和环境进行严格的监控和管理,提升整个项目的运行效率和安全性。
① 严苛现场作业环境:生产作业环境复杂,面临高温、高湿、高腐蚀、高粉尘等极端条件,对现场设备的耐用性,抗干扰,防盐雾,防护等级等均有严格要求。
② 保障生产安全:安全运营的要求高、责任大、任务重,而实现安全运营需要对生产过程进行实时监控洞察,因此需要安全、稳定、可靠的通信系统满足对语音、数据、视频等多种数据的实时传输共享。
③ 提高管理效率:炼化项目的生产过程涉及多板块配合和协作,需要设备互联互通,统一调度,集中管理提升工作效率,降低维护成本。
宽域方案

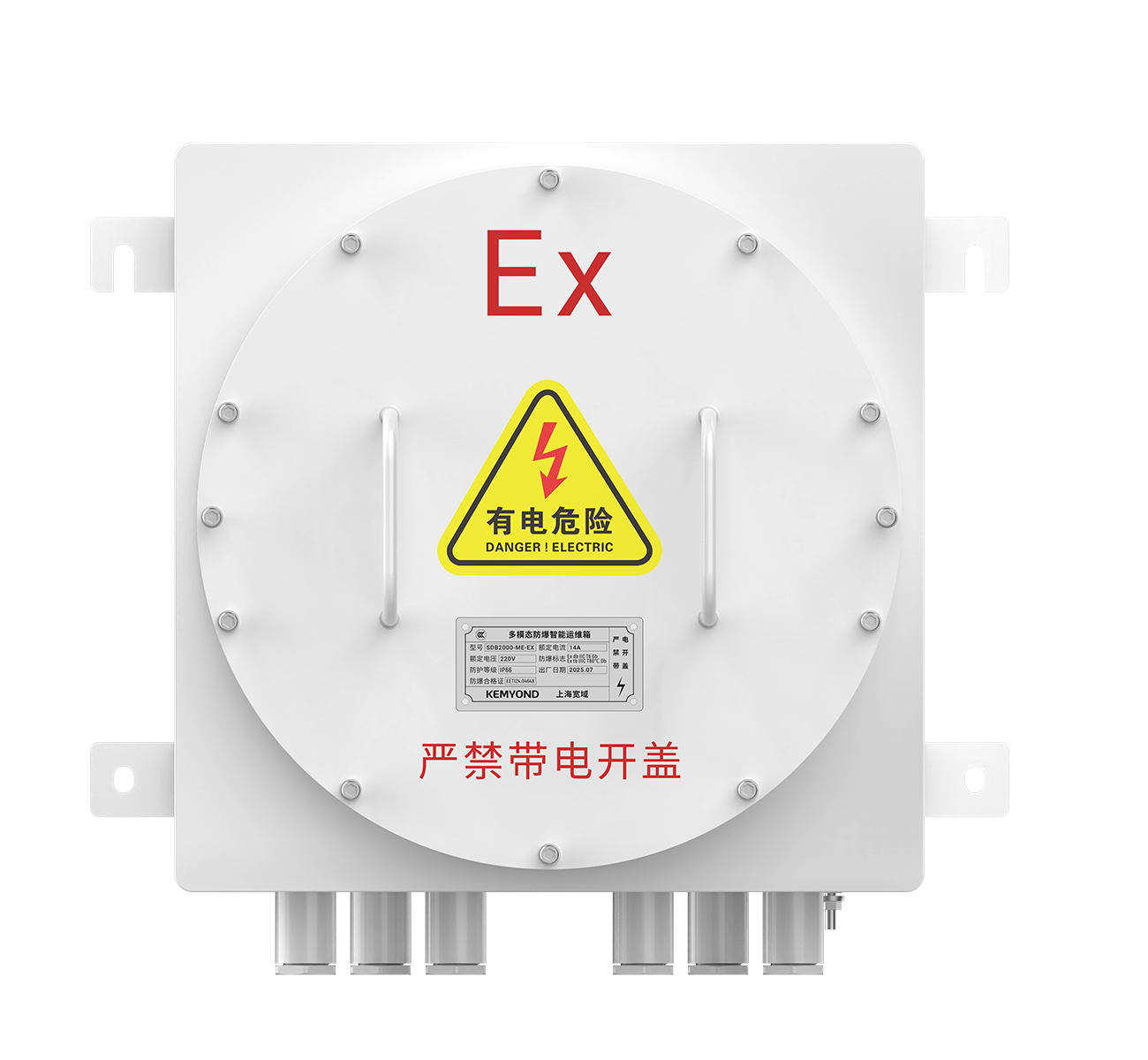

针对裕龙岛炼化一体化项目的特点,宽域结合自身丰富工业通信技术经验,从现场的机柜、动力中心到中心控制室,构建了一套环境适应性高、安全冗余保护性强、部署灵活的安防网络全链路一体化解决方案。
该网络系统不仅可以满足各个业务部门对数据传输交换网络的使用需求,完成对生产过程各数据的实时采集,而且能最大限度的保证在场通信的可靠性,最终实现安全生产,提升管理效率的目标。
某中法水务工控网安改造案例
某中法水务的水厂和污水厂作为长寿区的给水排水工程的重要基础设备,在满足中法水务信息安全底线、苏伊士ICS模板的具体要求的同时,要依法进行网络安全的建设,有效提升信息系统安全等级水平。
项目需求
规范边界:内、外联网边界,办公网与生产数据服务器区域网边界;
规范服务区域:生产管理区域,生产过程区域,生产控制区域;

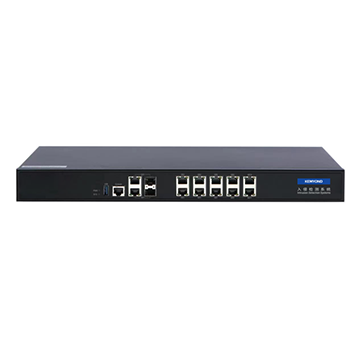

网络威胁监测:对生产信息化网络中的攻击行为、数据流量、重要操作等进行监测审计,实现网络威胁的态势感知,也用于事后回溯和网络分析;
安全产品统一管理:对生产信息化网络中的相关安全产品进行统一的管理及运维,信息安全管理人员可以通过统一安全管理平台对整个工业控制网内信息安全情况进行统一实时的监控,在第一时间内发现网络安全问题;
宽域方案

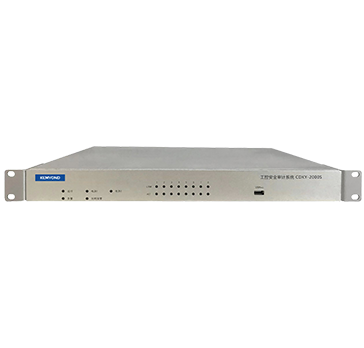

满足工控系统网络安全合规性评估要求(等保2.0的要求);

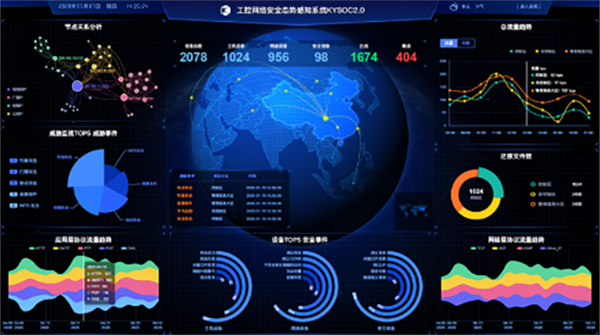

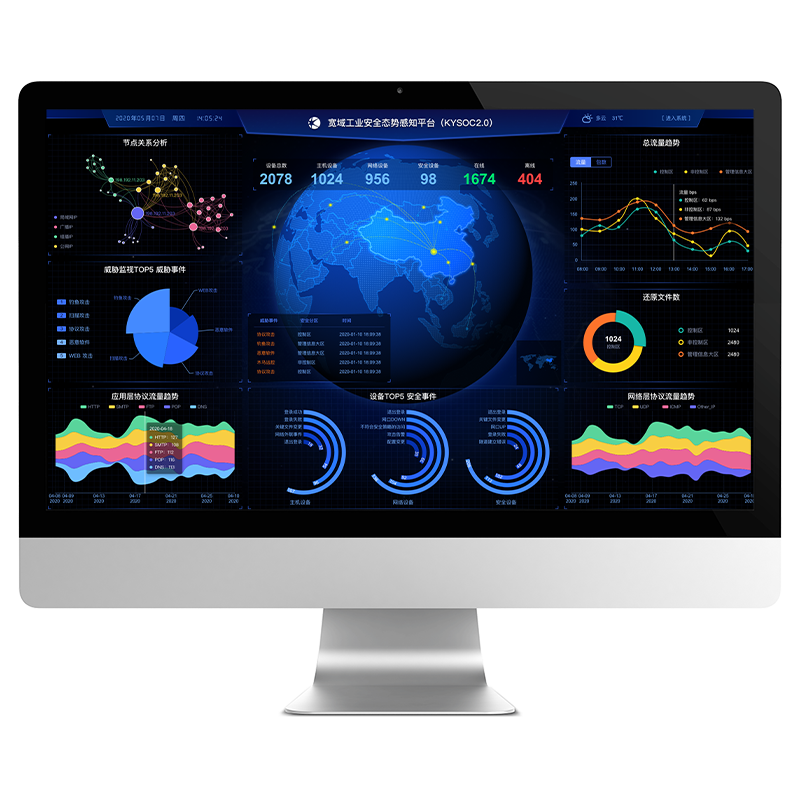

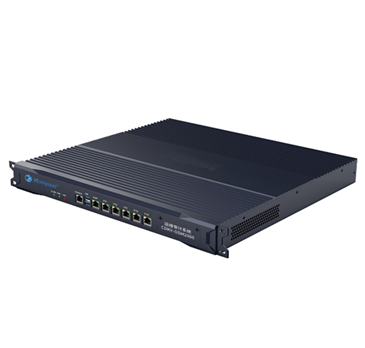

采用态势感知作为统一管理平台,实现内网网络安全实时监控,发现未知威胁、找出安全业务问题,实现事前可知、事中可控、事后可追溯的目的;

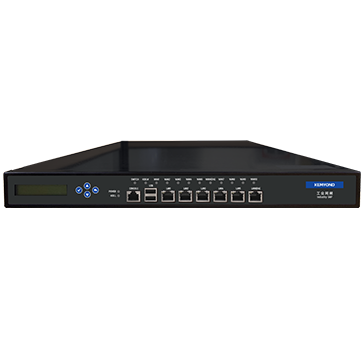

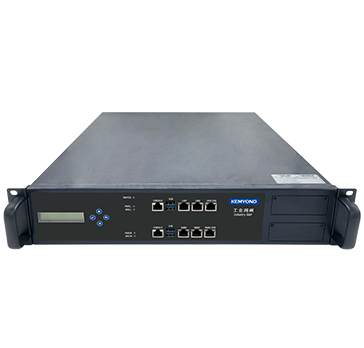

办公网和工控网之间采用网闸进行物理隔离;

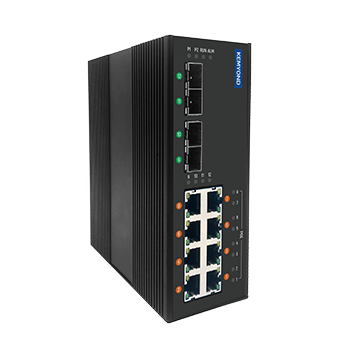

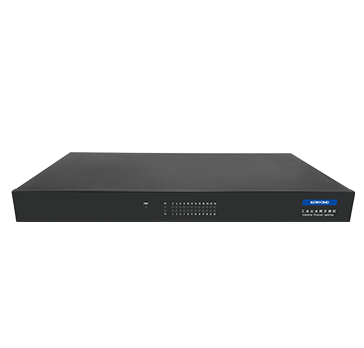

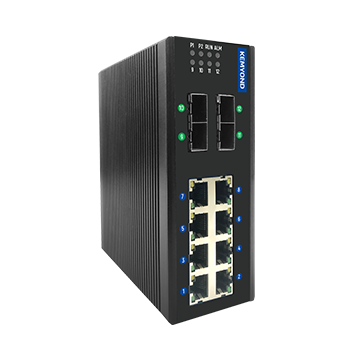

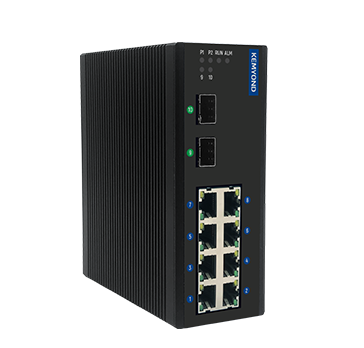

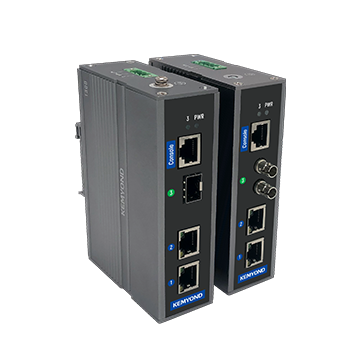

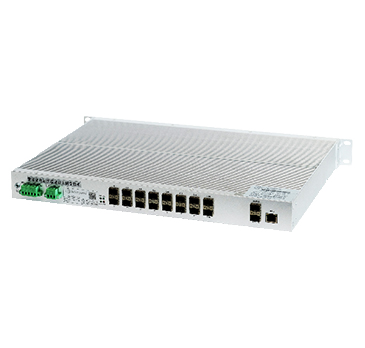

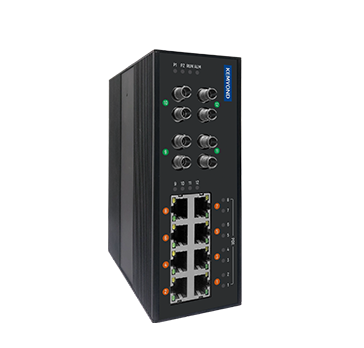

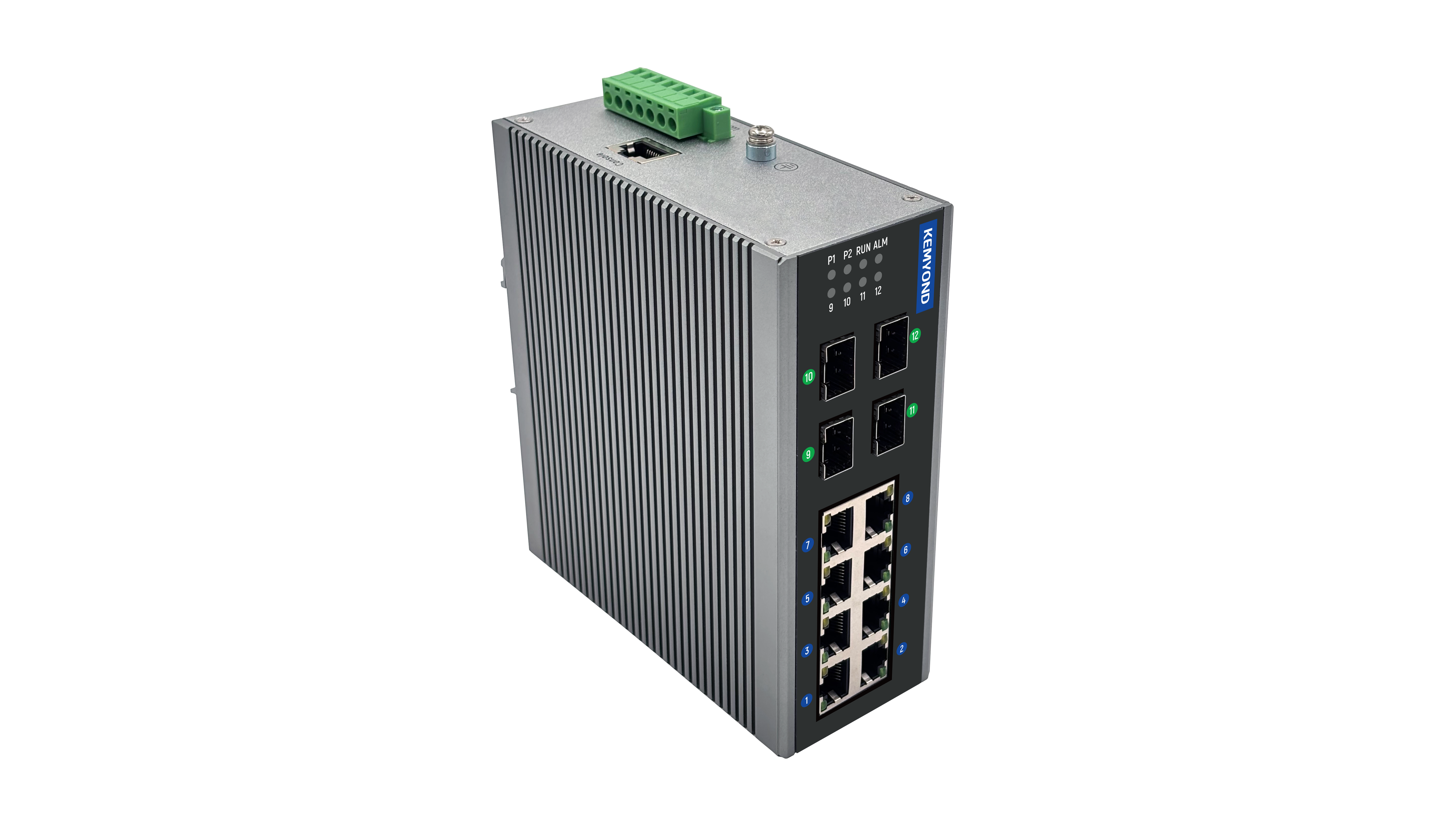

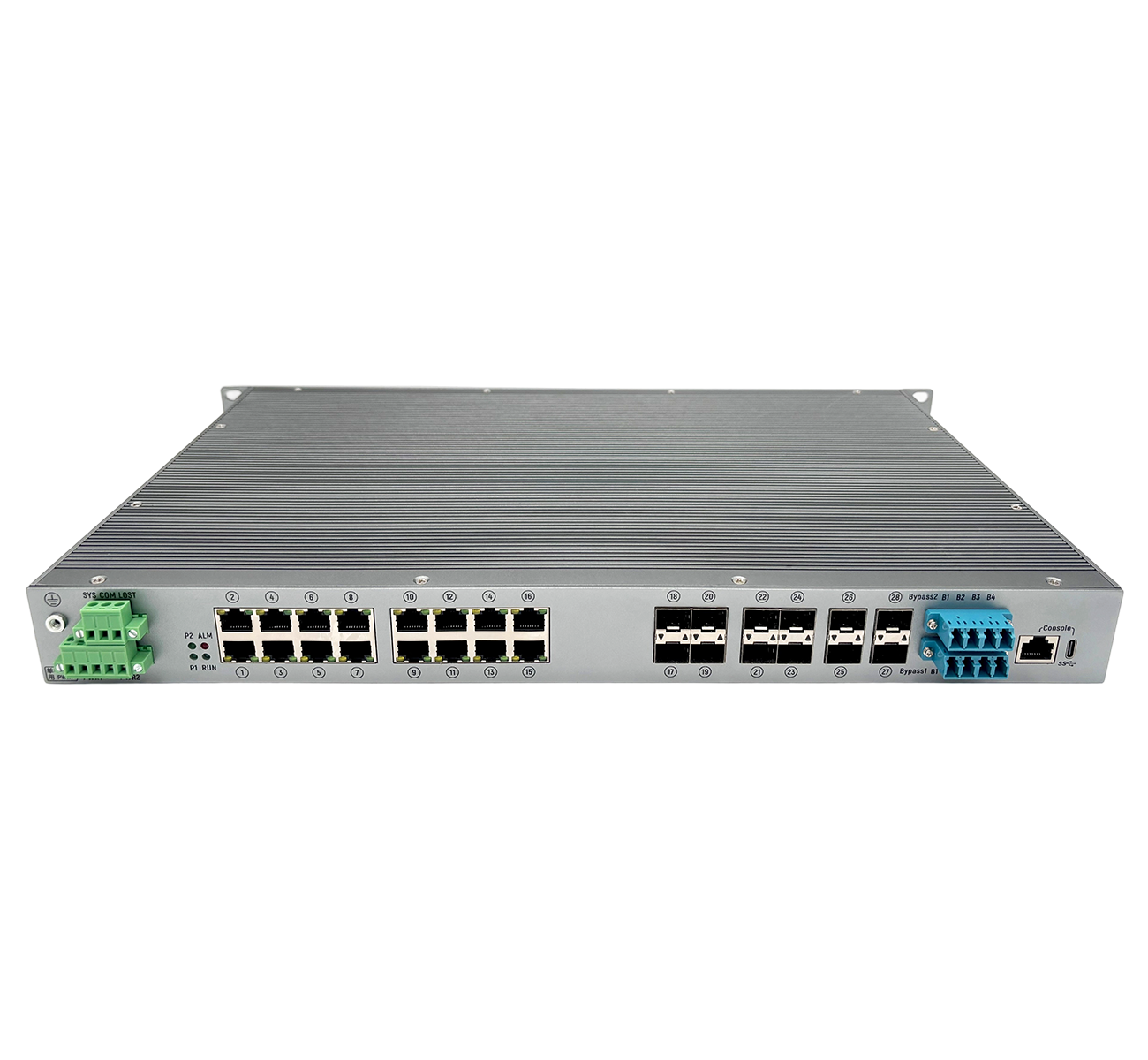

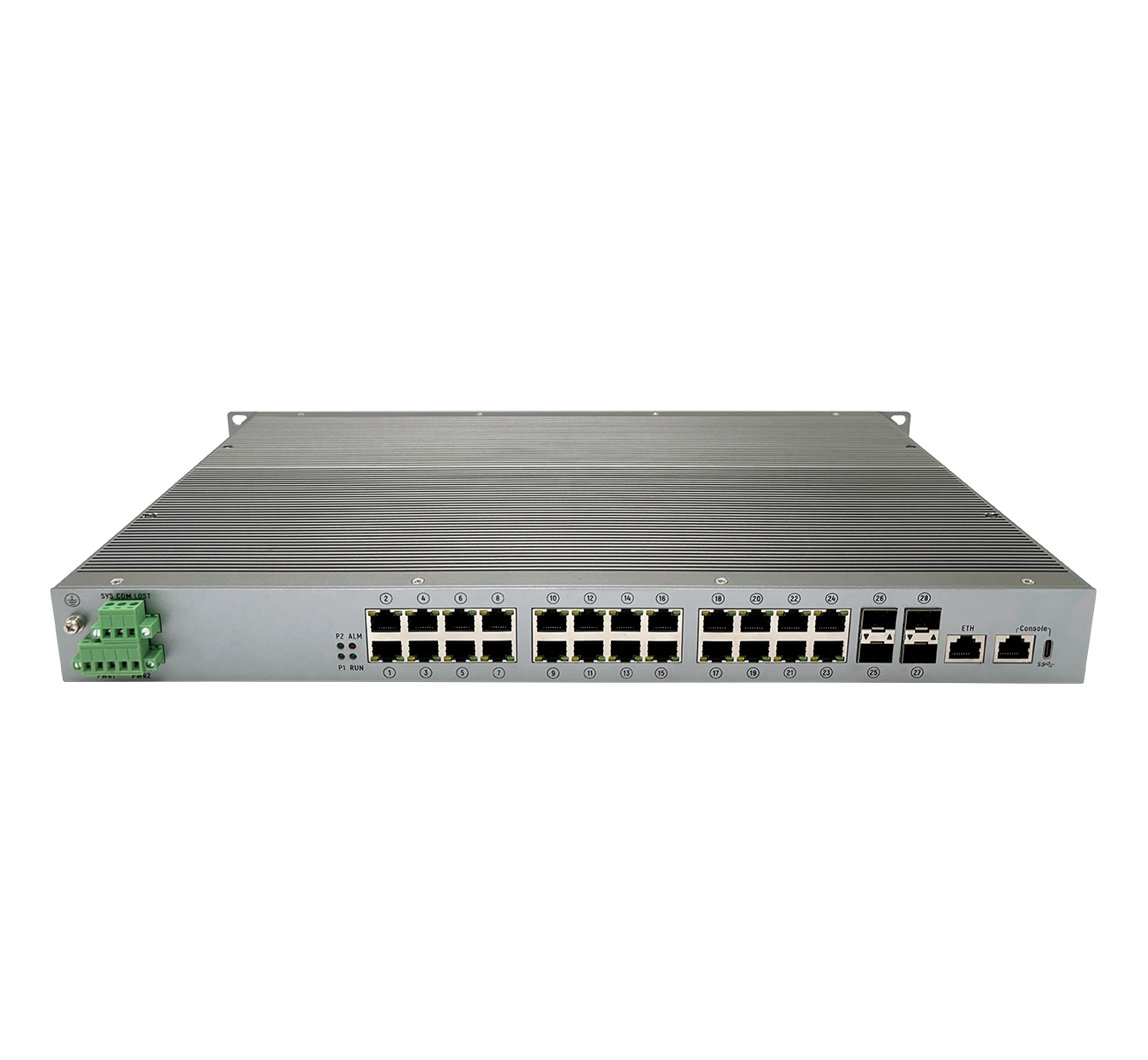

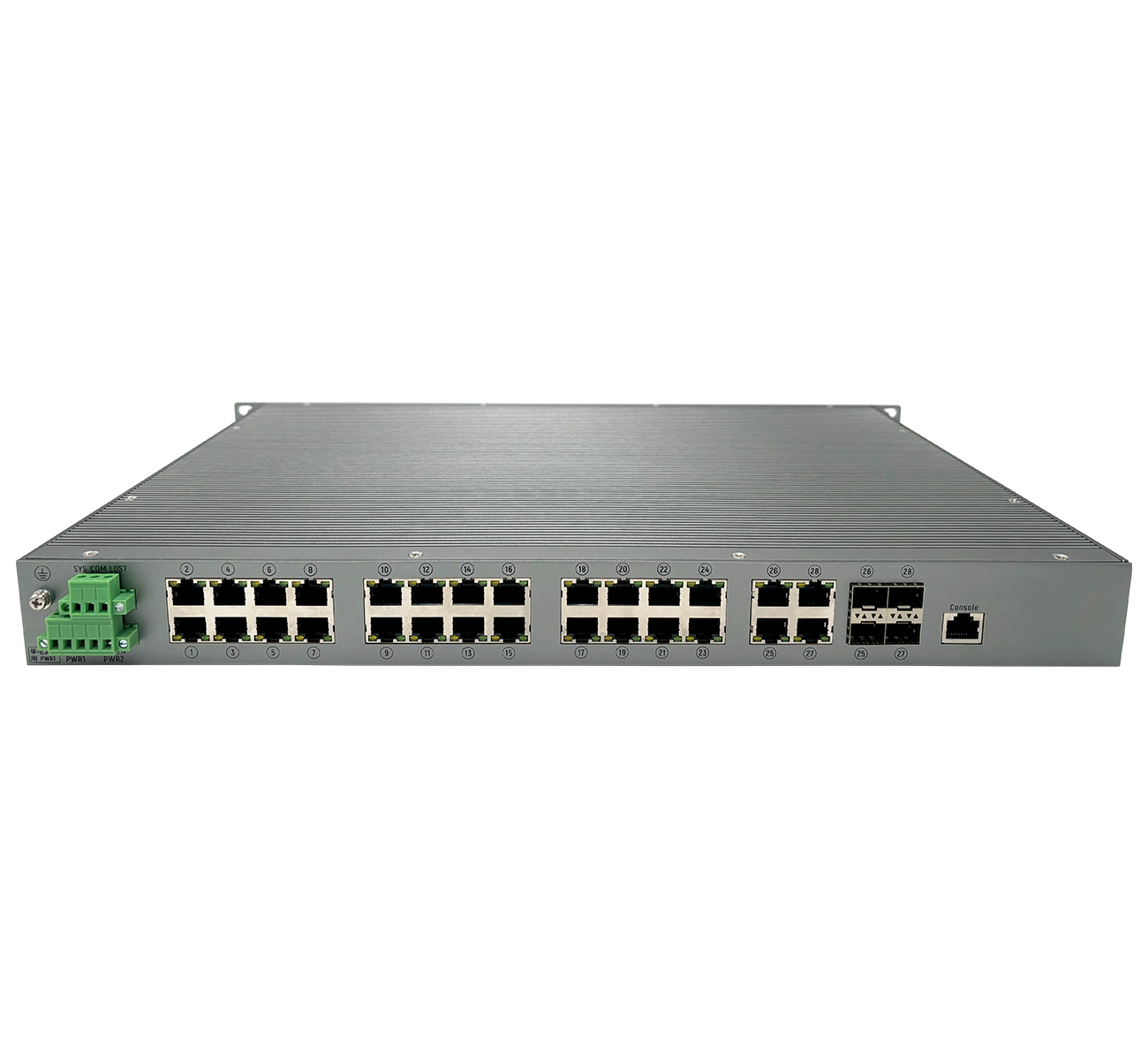

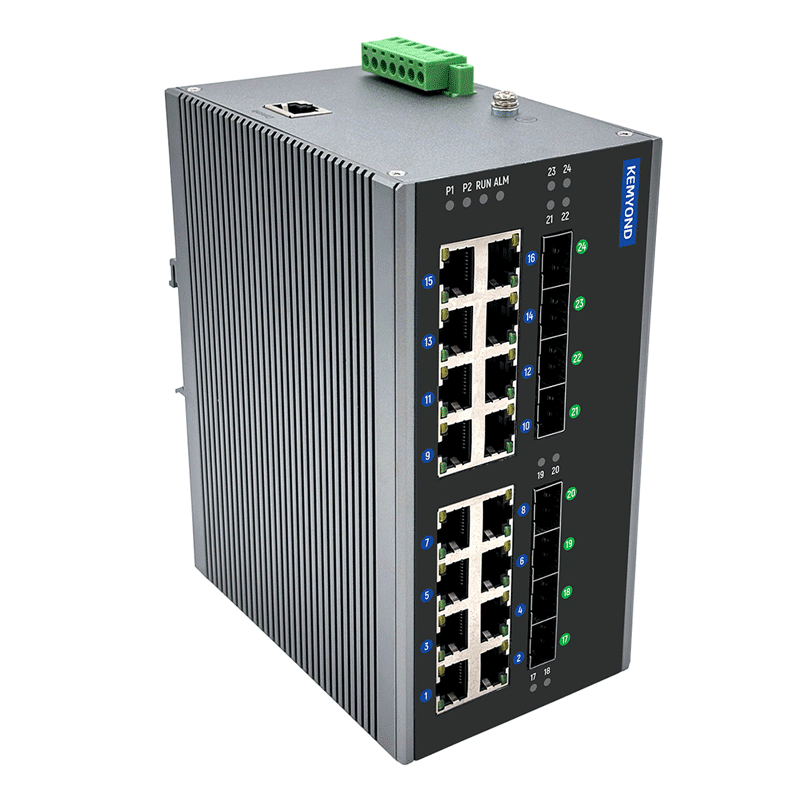

工业环网采用宽域工业级交换机组成工业环网;
某大型钢铁厂项目案例
冶金就是将金属溶液中的杂质(非意向元素)通过熔融(加热到熔点之上)进行造渣、除渣给予消除,同时某些化学成分通过除渣、脱碳、去氧等得到相对的纯净合金成分的过程。
冶金生产过程的自动控制包括对采矿、选矿(见选矿自动化)、冶炼(见高炉自动化、转炉自动化)、浇铸(见连铸自动化)、轧材(见连轧机控制系统)等主体生产过程和供水、电、热、氧、气等辅助生产过程的控制。实现冶金自动化,可以大大提高劳动生产率和产品质量,减少流动资金的占用,改善劳动条件,获取很高的经济效益。
项目需求
对某大型钢铁新建厂区生产网自动化控制系统以及视频安防系统开展信息化建设,包含原料场、高炉、炼钢、轧钢、能源、烧结以及煤气柜等重点区域。将采集的数据远传至数据中心平台,以此实现现场无人化值守的效果。项目现场环境恶劣,温度高、强电磁,且涉及到生产数据采集以及远程监控等自动化功能,对于设备长期稳定运行是一个很大的考验。现场设备数量众多,后期维护管理亦是需要重点关注的问题。
宽域方案
整网采用三层架构,网络分层清晰,后期维护简单;

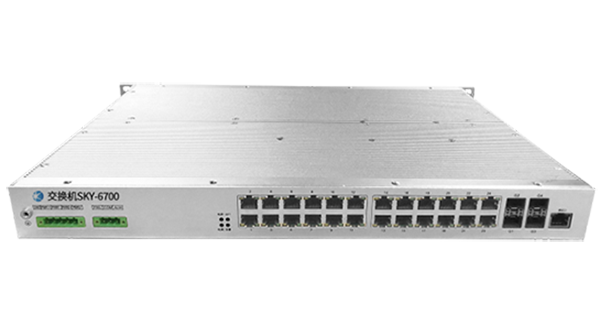

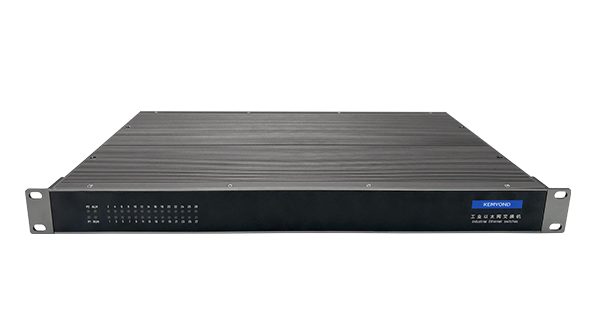

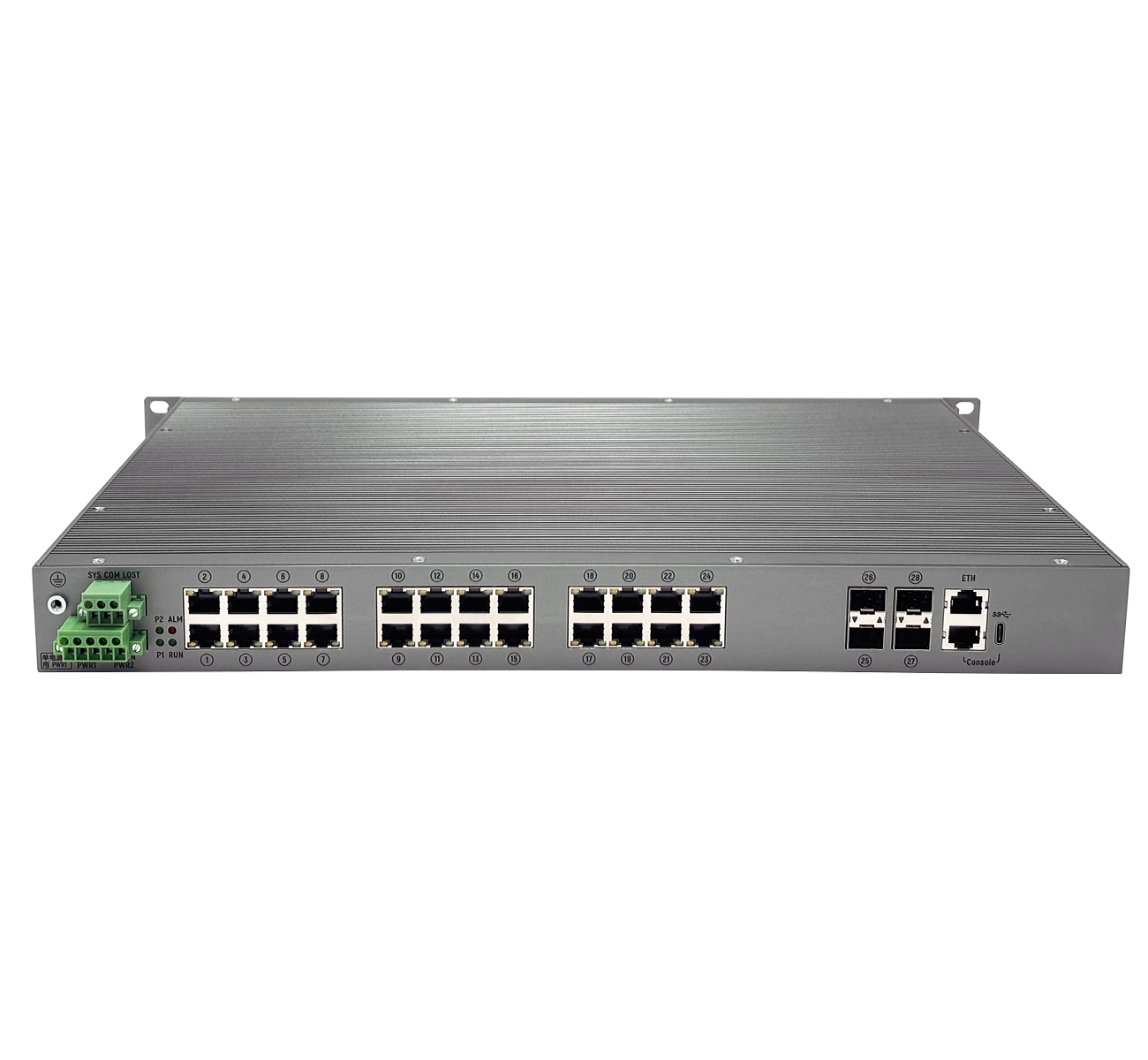

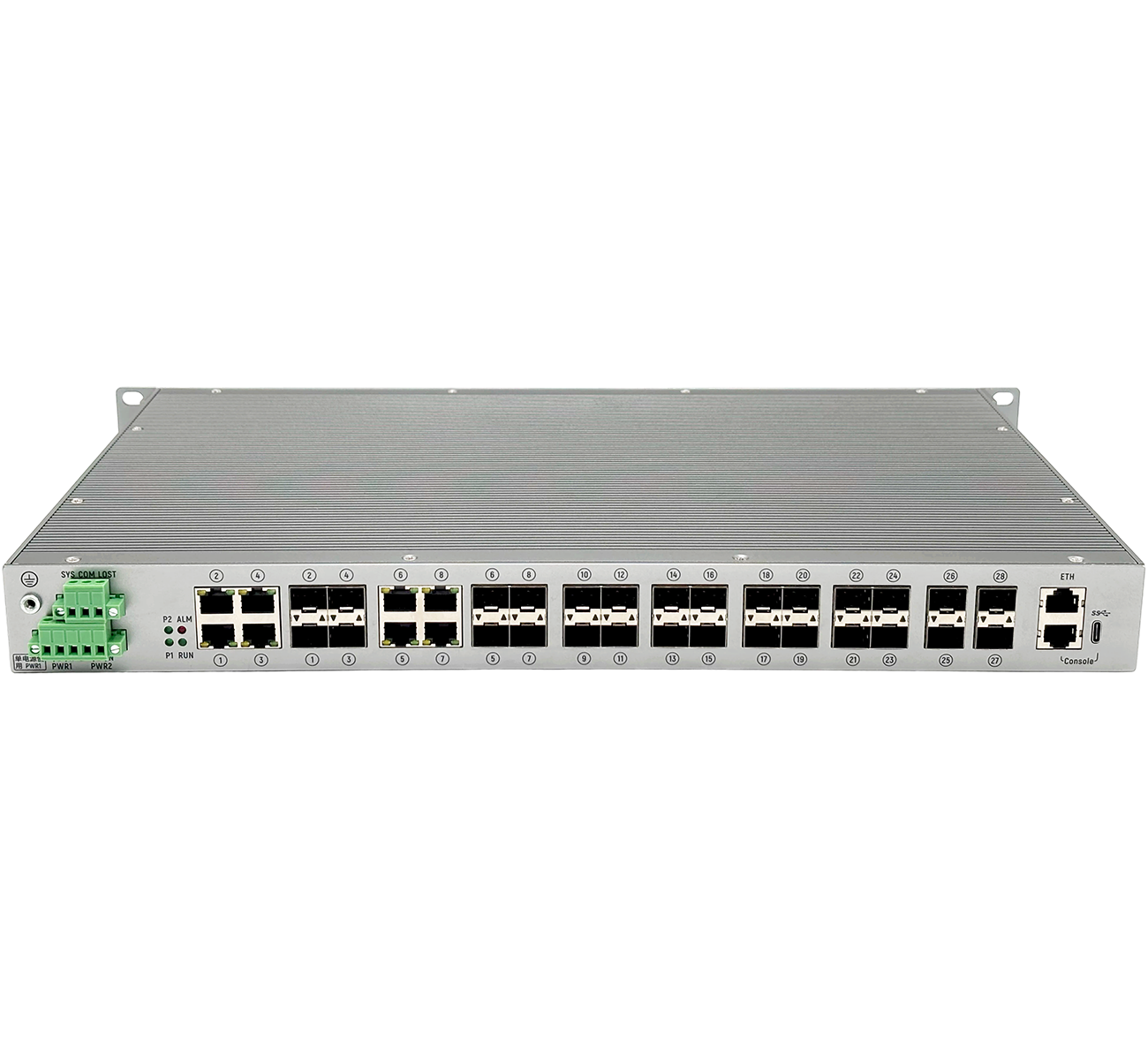

网络采用千兆接入+千兆汇聚+万兆核心的组合,完全符合现场业务流特点;
生产网和安防网独立运行,业务之间无冲突;
生产网与安防网的接入层均采用二层环网设计,可有效提高生产控制数据以及视频安防数据的可靠性;

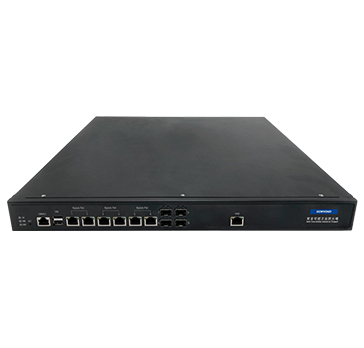

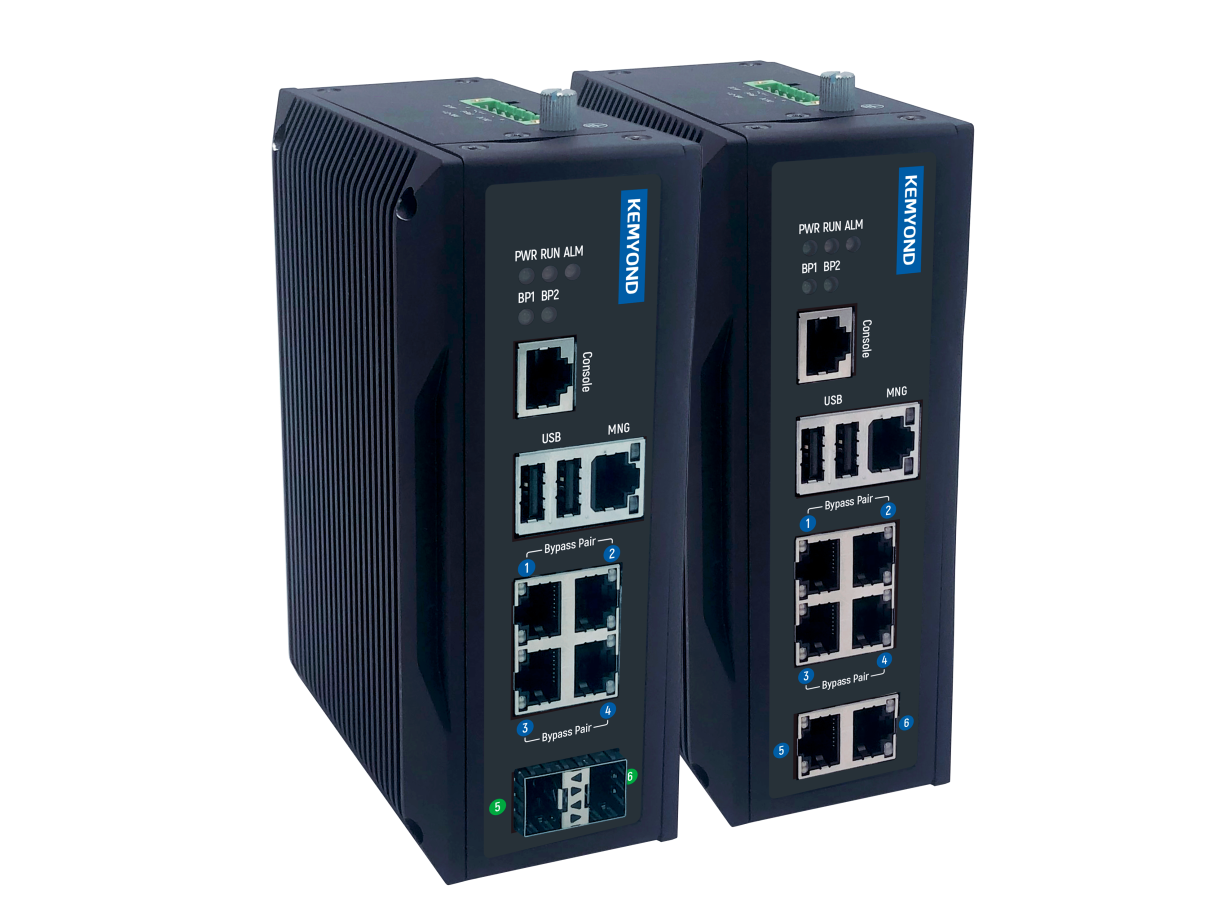

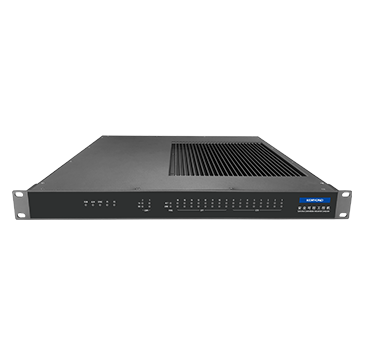

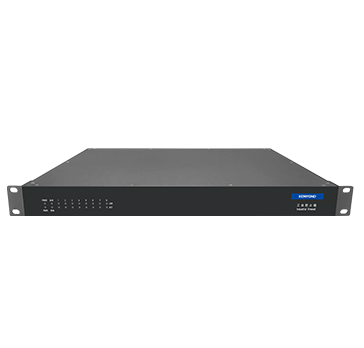

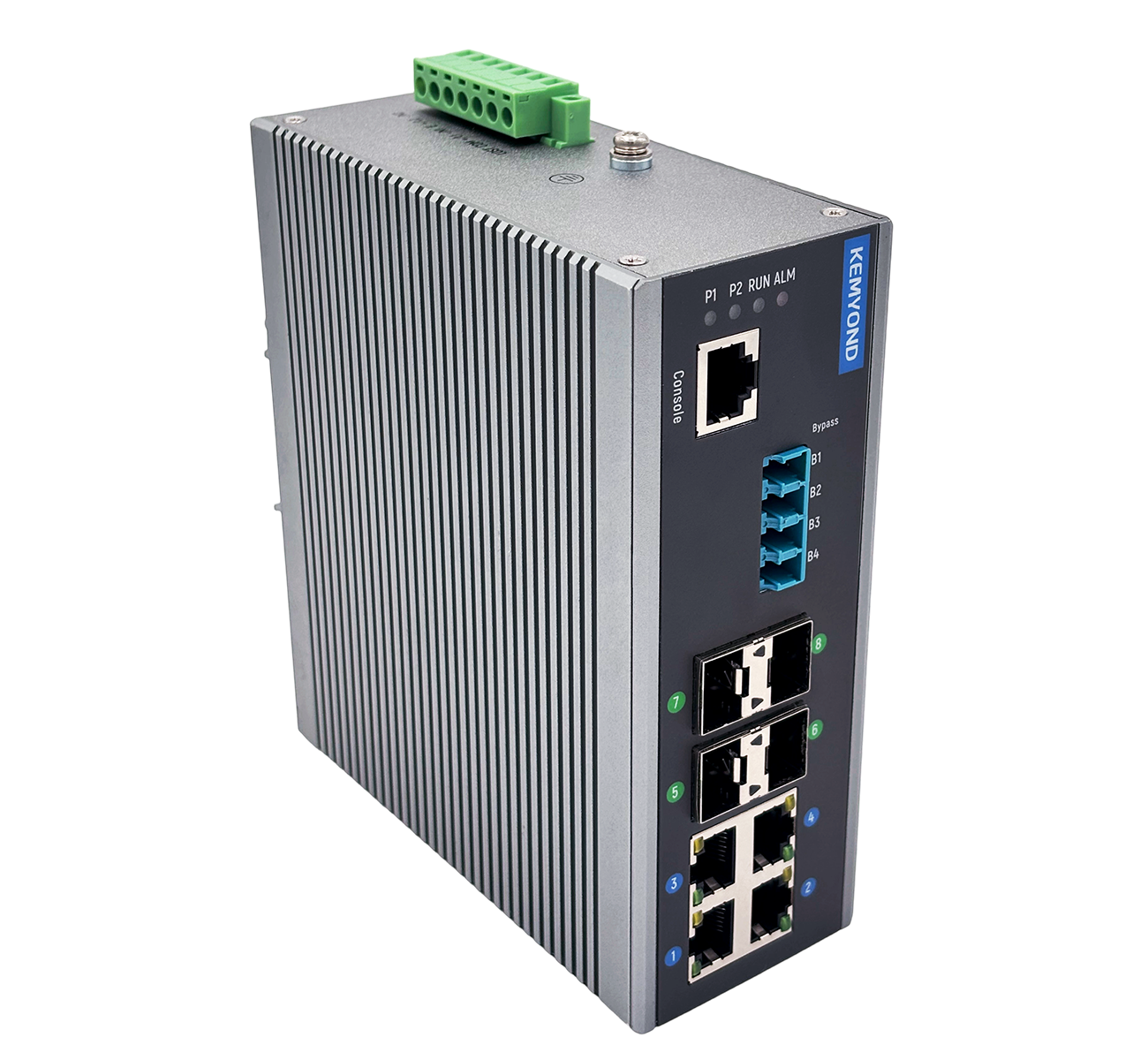

在生产网接入层与汇聚层之间增设工业防火墙,来确保现场生产数据的安全性;

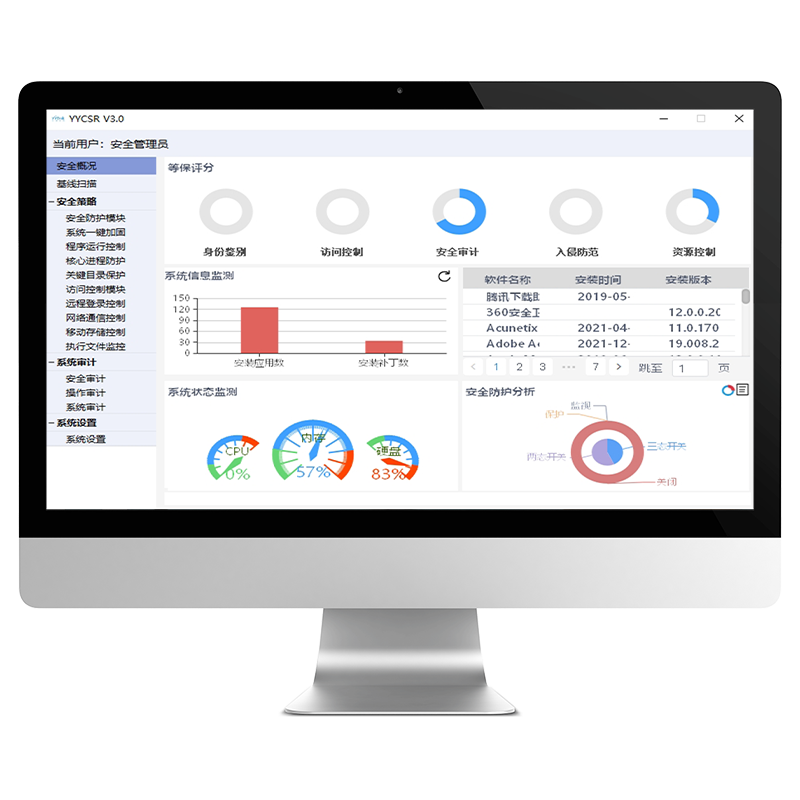

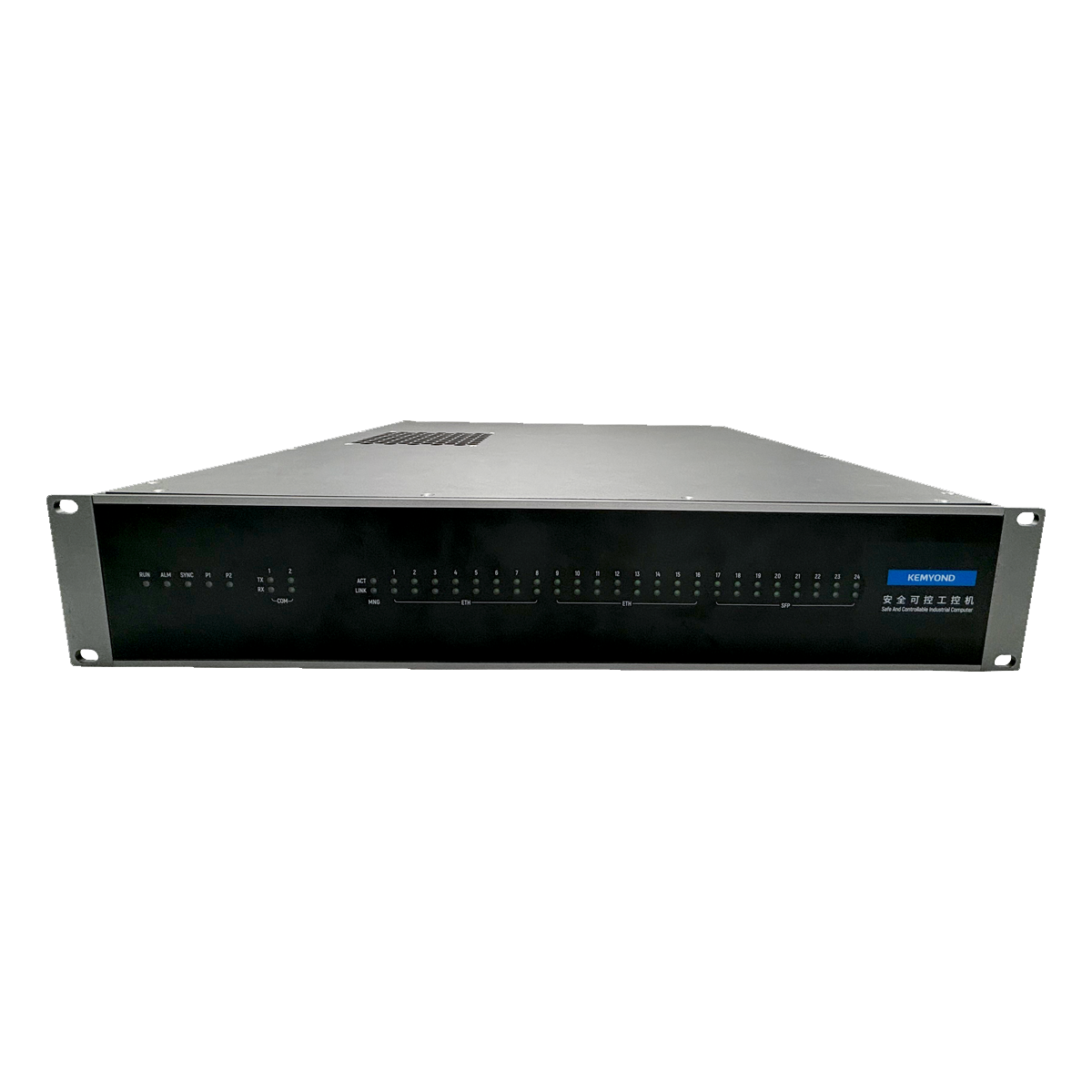

生产网操作工作站的主机均配备主机加固软件,可将普通操作系统升级为安全加固操作系统;

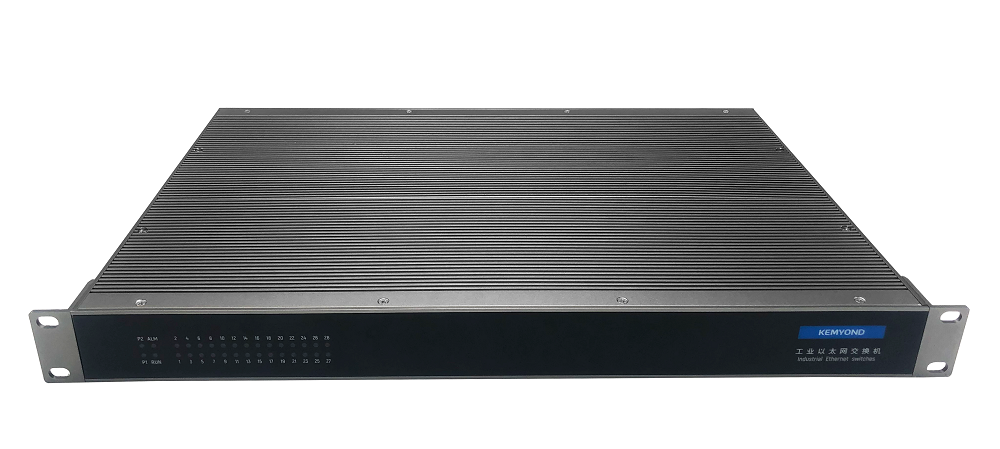

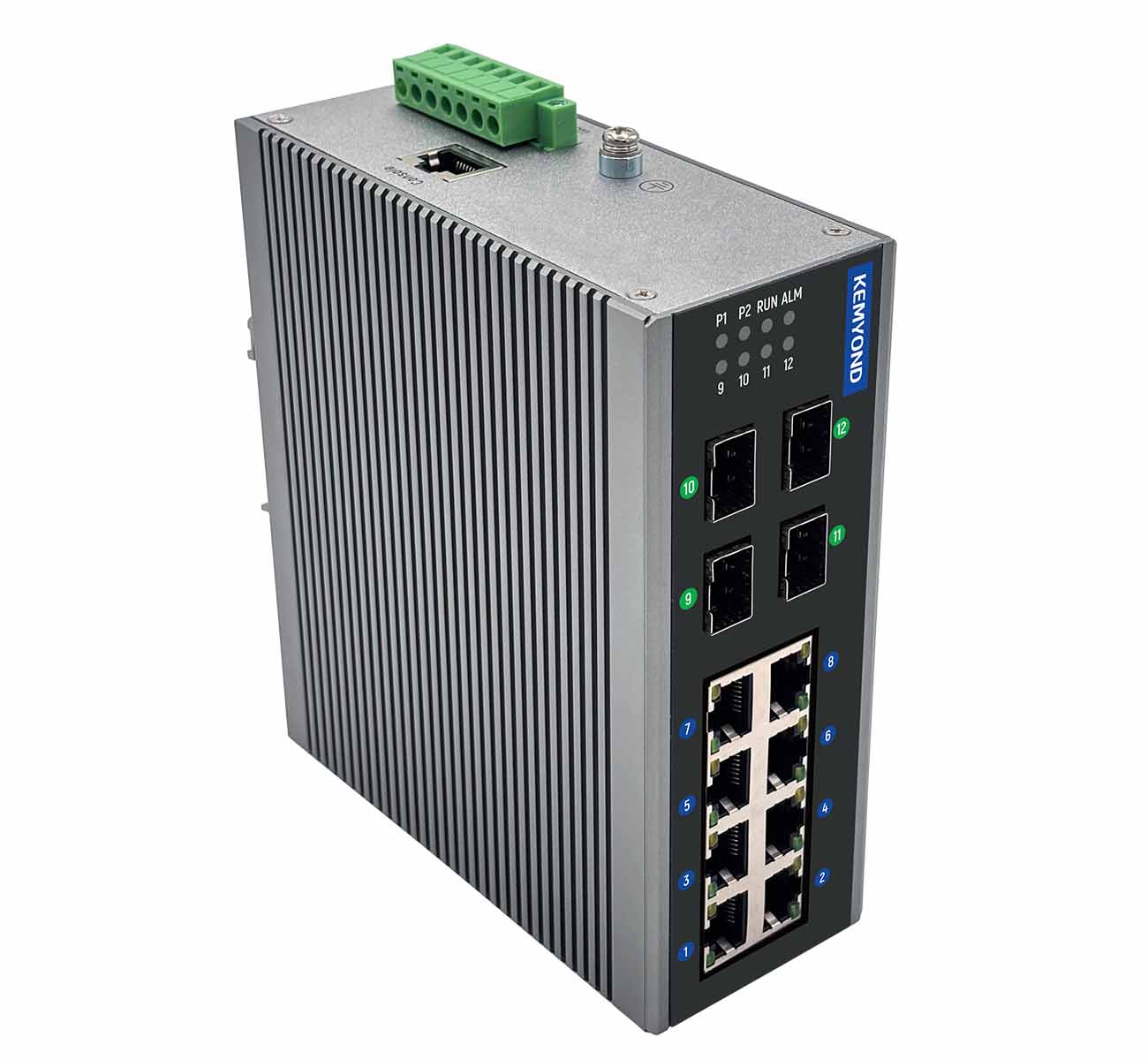

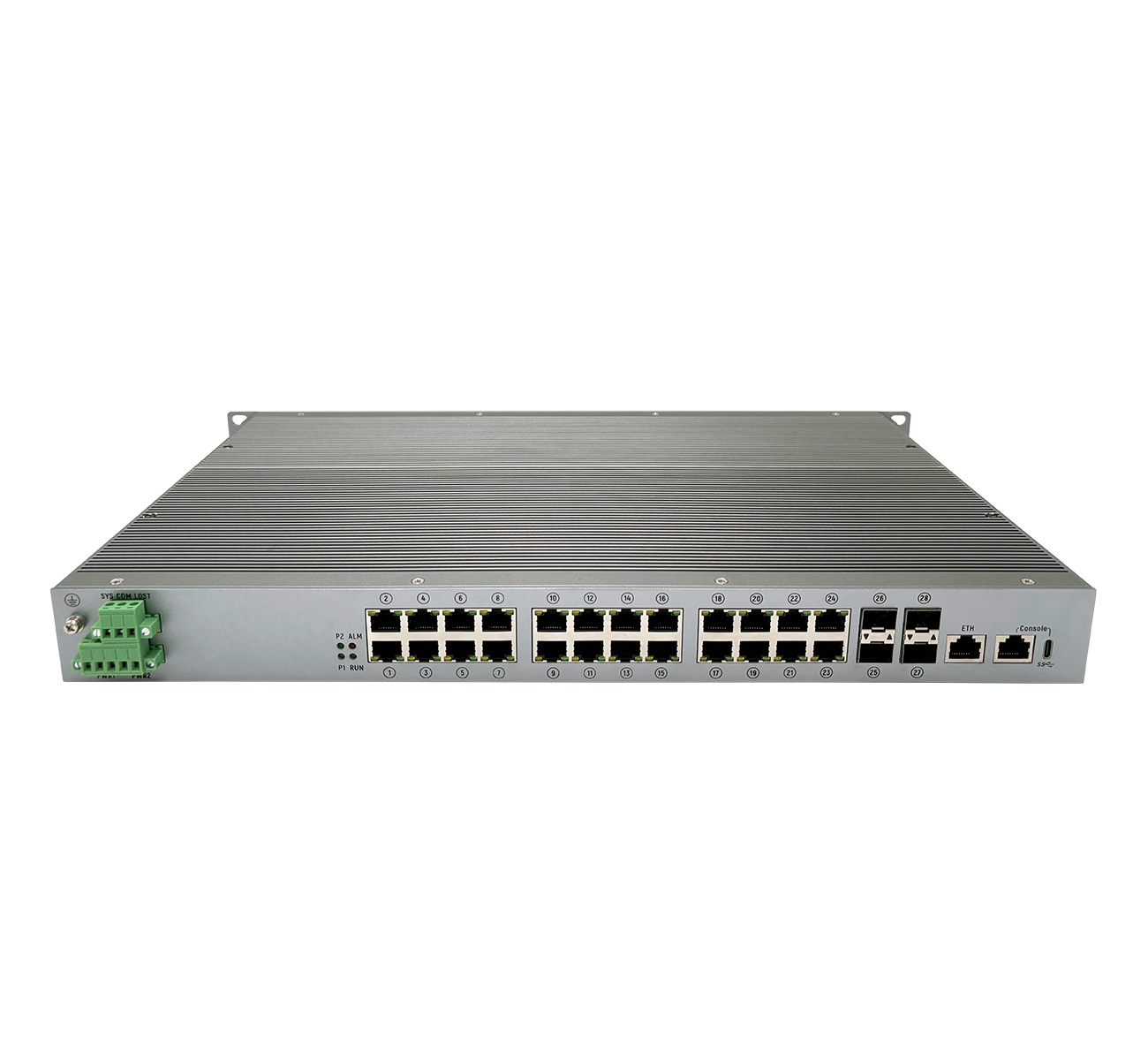

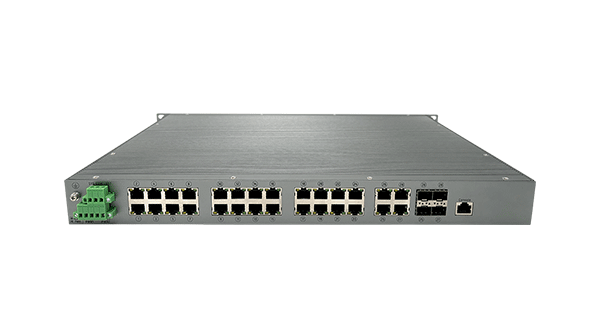

现场使用网络设备均为工业级网络设备,其低功耗、宽温以及电磁抗扰强等特性更符合工业现场环境;
云南曲靖110kV车载移动式变电站项目案例
车载移动式变电站,是目前电力行业高度集成的一种新型成套电力应急装备,具有组合灵活、便于运输、安装快捷、施工周期短、集成化程度高、体积小、占地少、选址灵活、运行使用方便快等优点,被广泛应用于电网生产各类应急及工程项目建设,实现不停电或少停电,有效提高电网综合保障能力和供电可靠性。
近年来,曲靖地区发展迅猛,随着人民生产和生活水平的提升,居民和企业对于电力的依赖程度越来越大,对电力可靠性也提出了越来越高的要求。因此,主网检修和技改减少单主变、单母线运行风险,实现配网不停电、少时停电,是变电检修员一直的追求。目前,曲靖电网进军110千伏车载移动式变电站将会快速投运使用,以解决电网应急供电能力,从而提升整个曲靖地区的供电水平。
项目需求
该移动式变电站拟由110kV变电车和10kV配电车组成。变电车由110kV电变压器、中性点成套装置、组合电器等10个部分组合而成。它可根据运输需求,使用一辆牵引车整体牵引运输,也可拆分成前后两台车,使用两台牵引车头分开牵引运输,运输起来非常方便,非常适合曲靖地区地形使用。而10kV配电车则是由10kV开关设备、交直流电源屏、保护控制等6部分组成。10kV配线有1#到6# ,共6回出线。所有的开关量、测控、用电等通过以太网传回到中心监控管理平台,并根据业务使用特点及南网要求,采用卫星时间同步装置对全网授时,确保各监测量、业务和不通的系统之间的协作与调配。
宽域方案
网络架构采用星型结构,使得整个系统的扩展性较强,且隔离单点故障简单;
根据不同业务划分不同业务VLAN,避免不同业务之间相互影响;

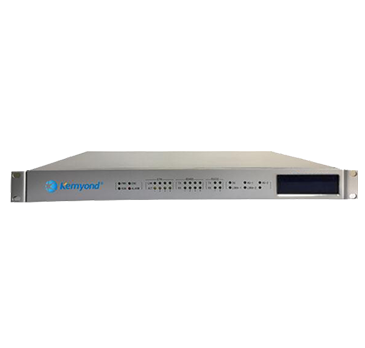

卫星时钟精准对时,授时精度≤±30ns,多种接口、报文可选;

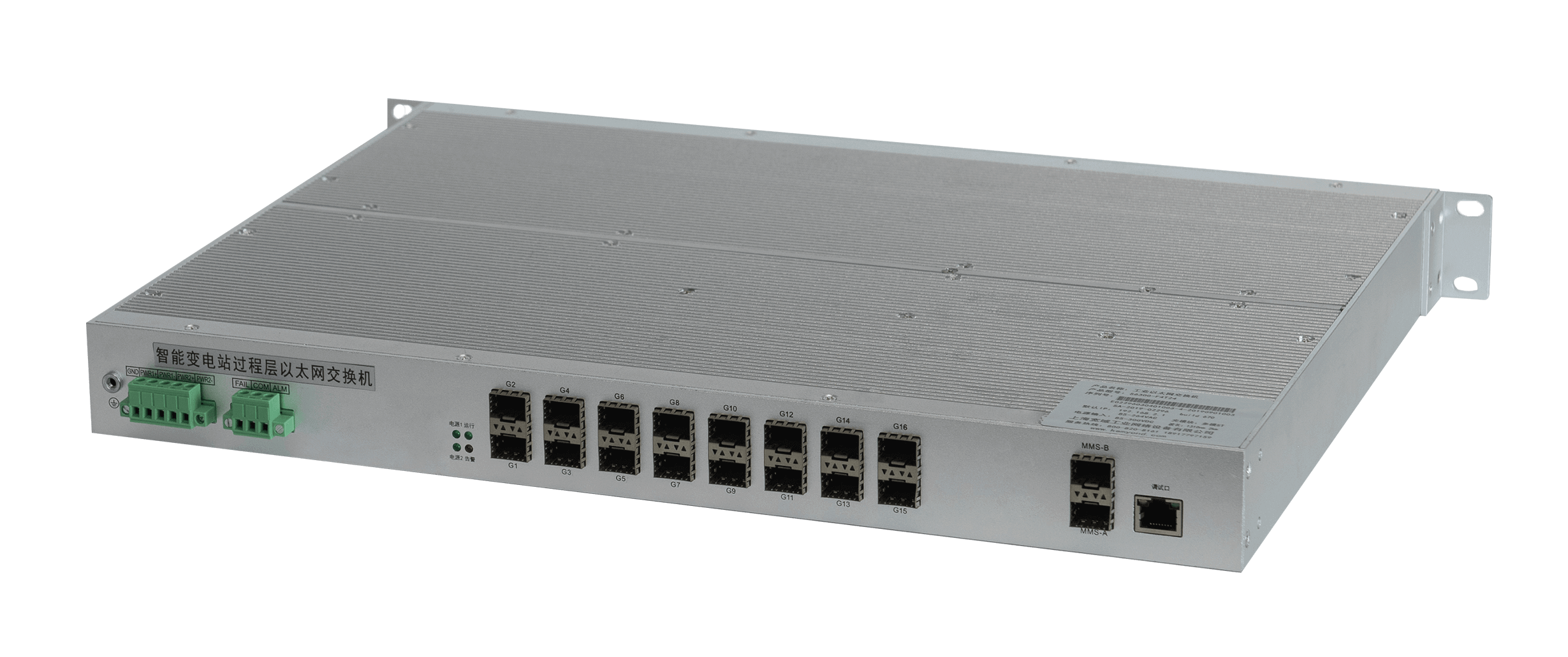

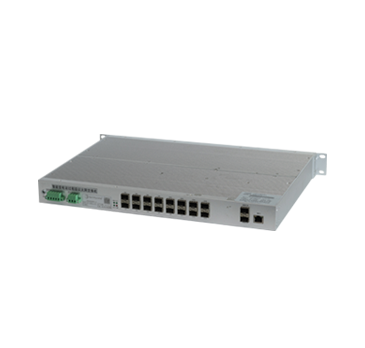

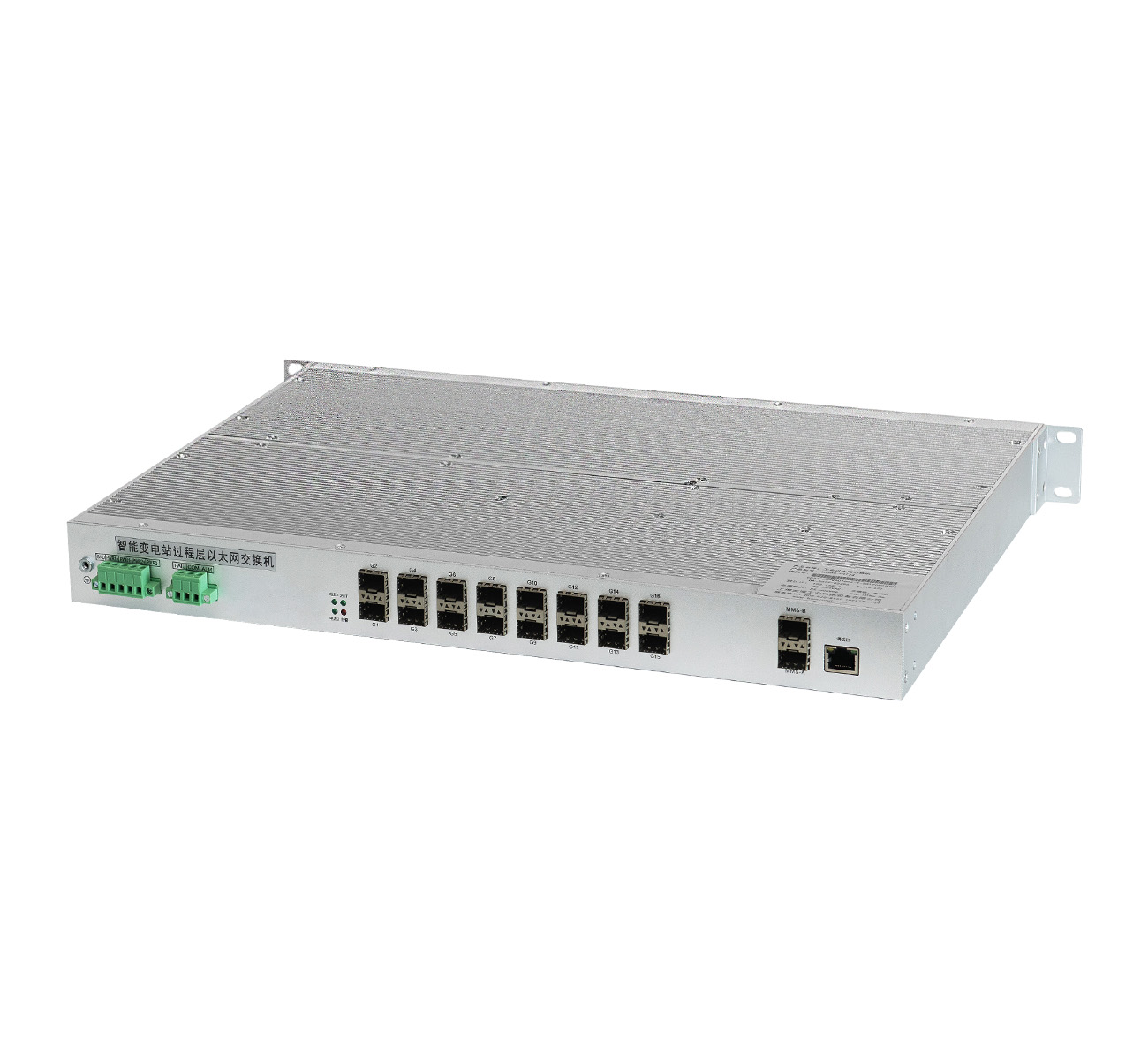

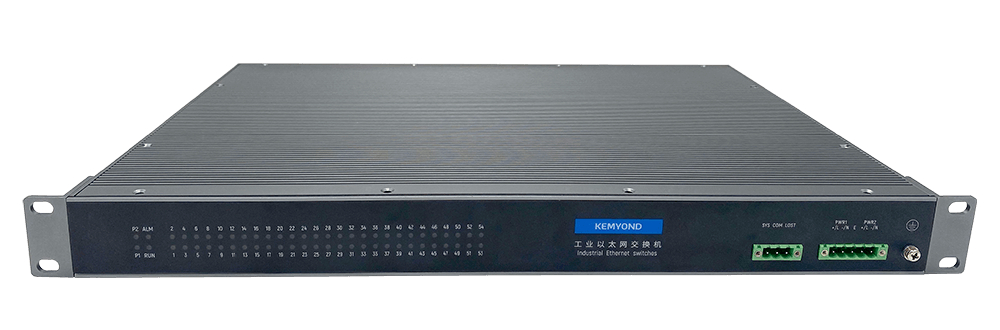

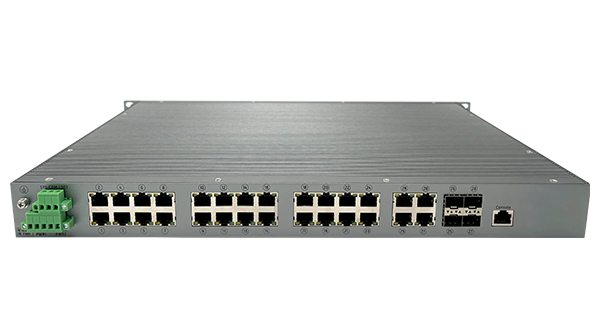

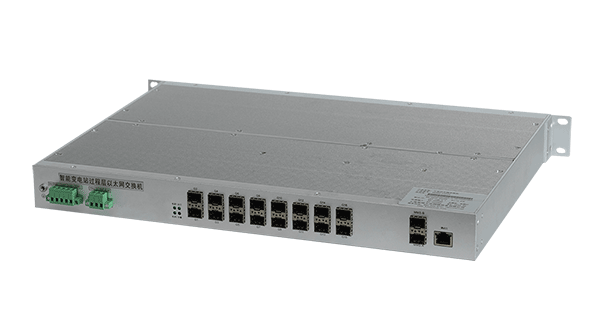

工业级交换机,防护等级IP40,工作温度可达-40℃~ +85℃,满足高海拔稳定运行,MTBF时间>350000h;
吐哈油田油气生产物联网案例
油气生产物联网系统(A11)是指利用物联网技术,建立覆盖全公司油气井区、计量间、集输站、联合站、处理厂的规范、统一的数据管控平台,实现生产数据自动采集、远程监控、生产预警,支持油气生产过程管理。作为集团公司“十二五”期间信息化建设三大标志性工程之一,吐哈油田积极响应,是第一批试点单位。
项目需求
对鄯善采油管理区、吐鲁番采油管理区、三塘湖采油管理区、鲁克沁采油管理区无自动化的油井、水井按A11标准配置进行实施,并将采集的数据远传至A11数据平台。对已有部分自动化的油井、水井进行改造,并将采集的数据上传至A11数据平台。项目现场环境恶劣,多风沙、昼夜温差大,且涉及到生产数据采集以及远程监控等自动化功能,对于设备长期稳定运行是一个很大的考验。现场设备数量众多,统一管理亦是需要重点关注的问题。
宽域方案

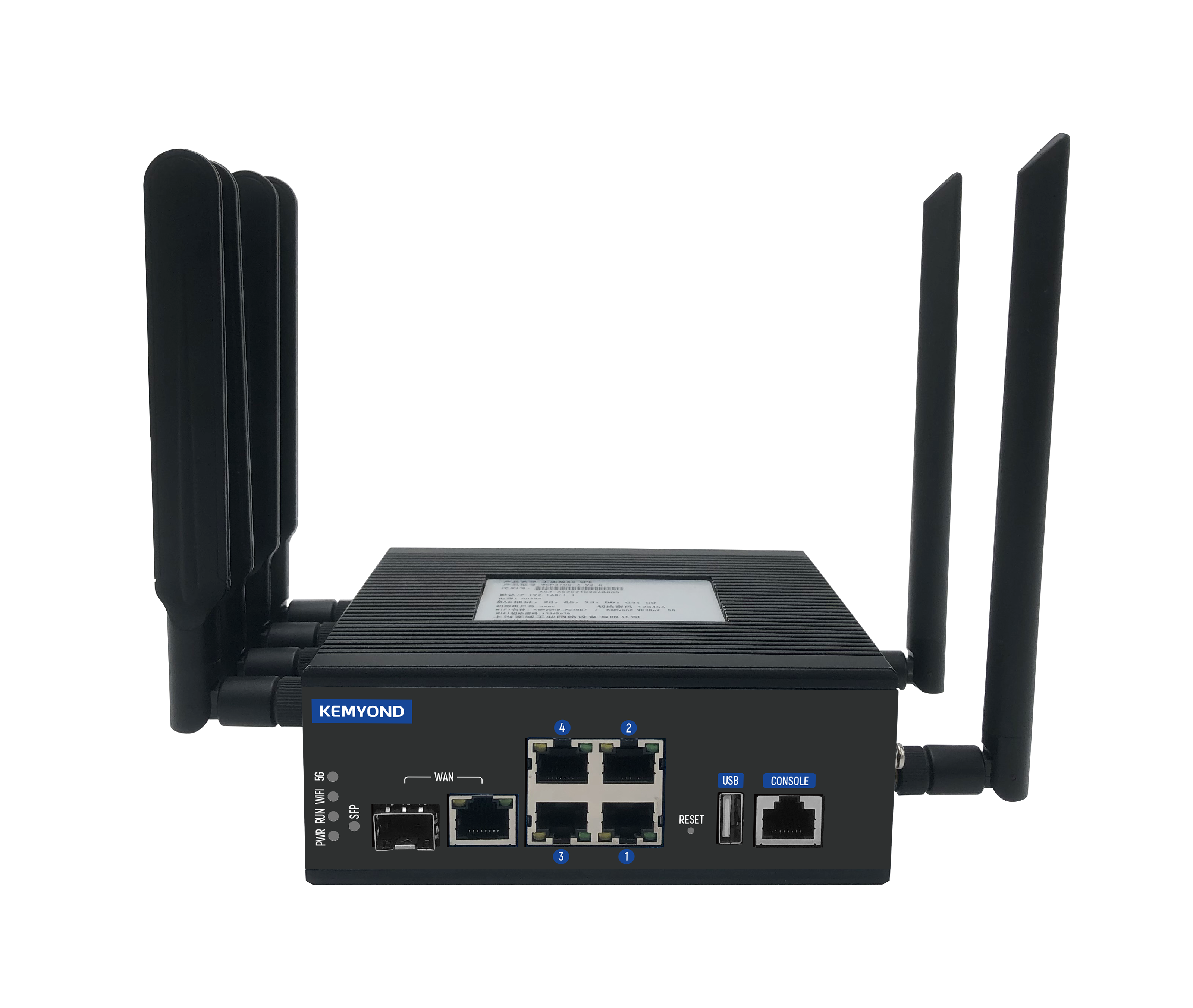

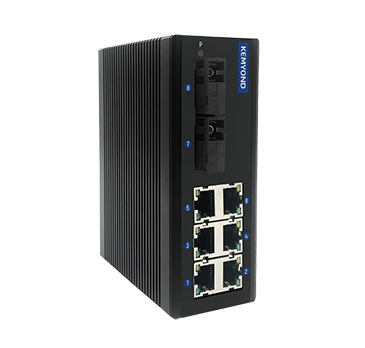

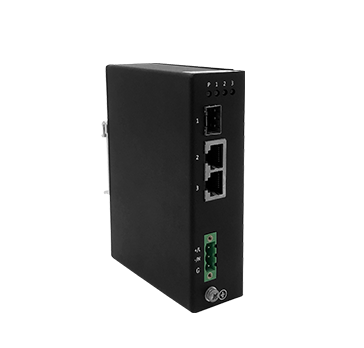

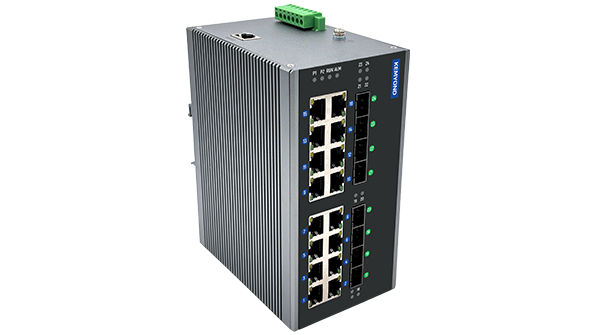

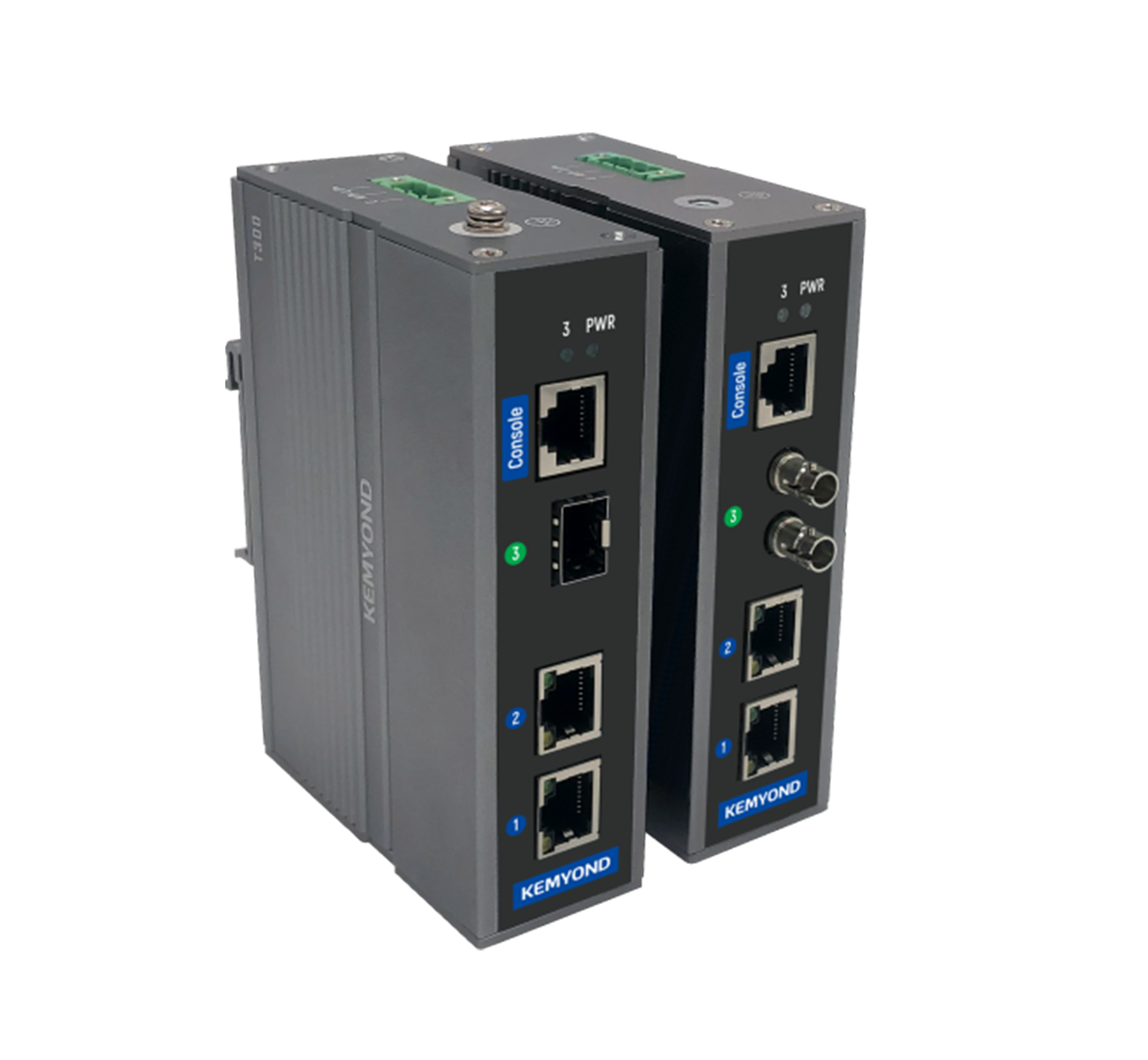

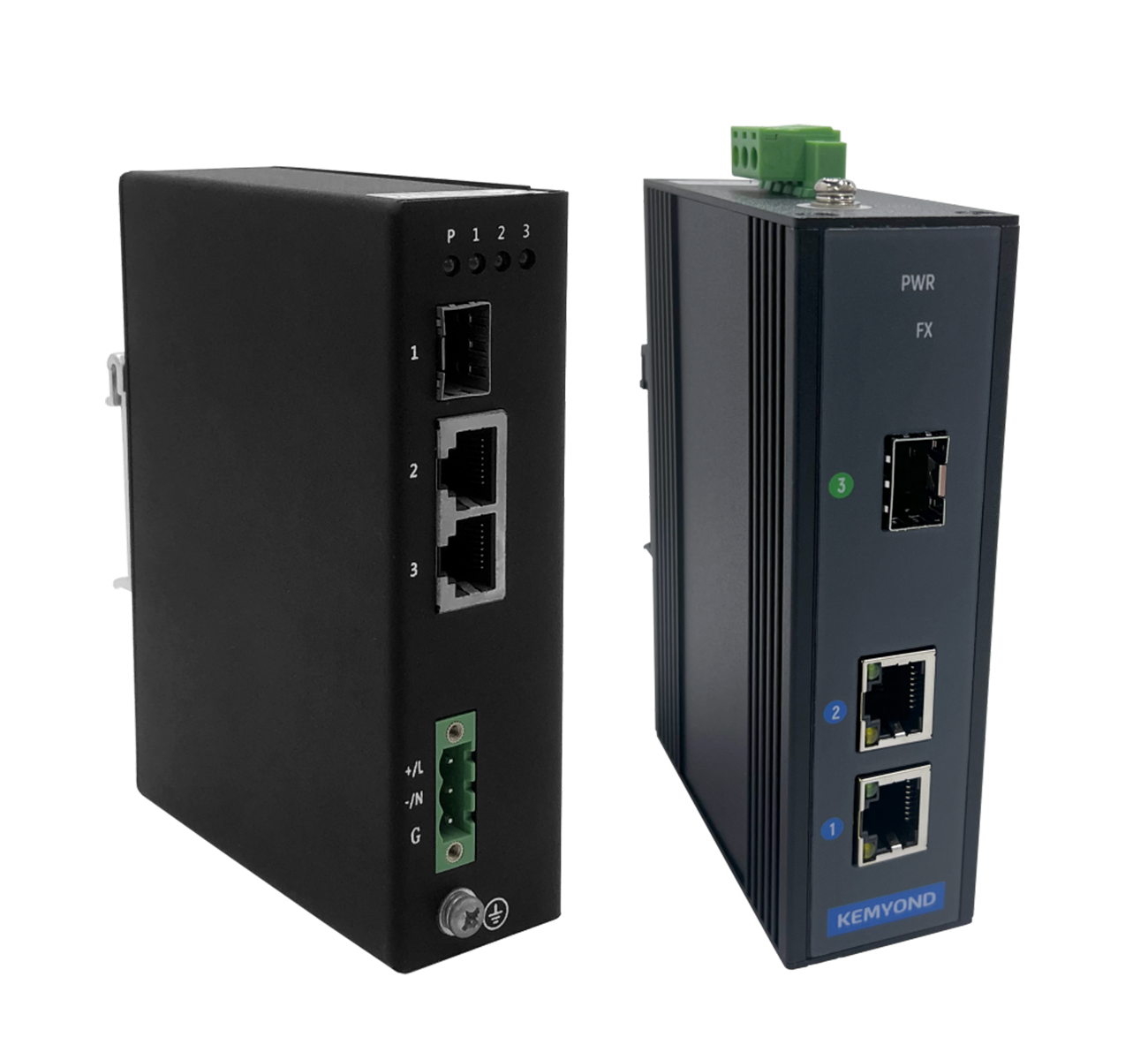

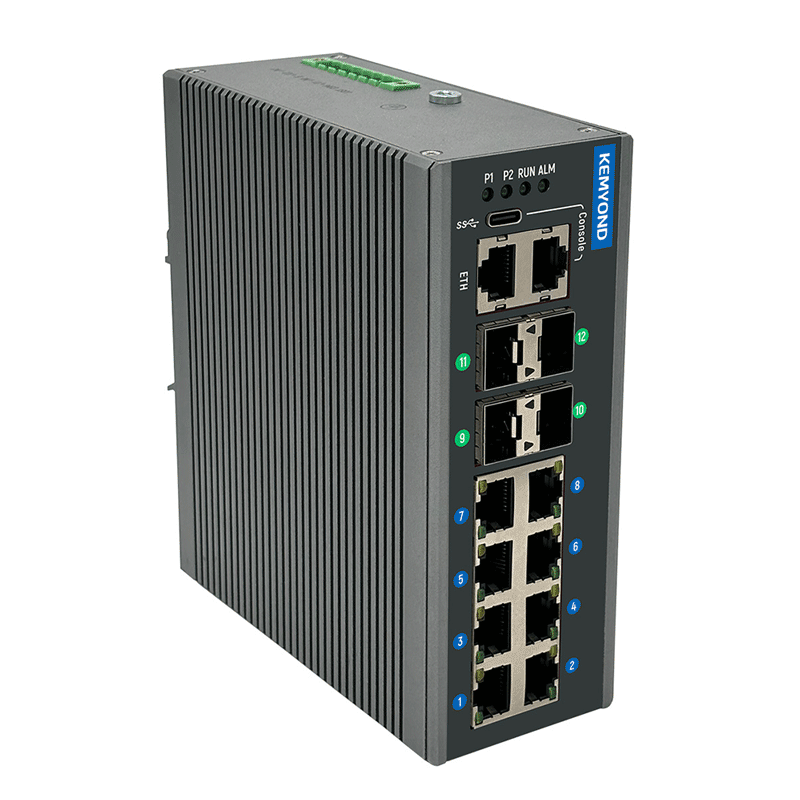

网络架构采用树型结构,使得整个系统的扩展性较强,且隔离单点故障简单;网络采用百兆接入+千兆汇聚的组合,完全符合现场业务流特点;根据不同业务划分不同业务VLAN,避免不同业务之间相互影响;工业级交换机,防护等级IP40,工作温度可达-40℃~ +85℃,MTBF时间>350000h;统一的网络管理系统 KYNMS,提供实时在线网络设备监控和管理;
虎门大桥时钟监测平台案例
虎门大桥位于中国广东省广州市南沙区南沙街道与东莞市虎门镇之间,作为珠江三角洲地区环线高速公路南部地区联络线(国家高速G9411)的主体部分。虎门大桥工程是连接珠江东、西两岸,广东省东、西翼的重要交通枢纽,是贯穿深圳、珠海、香港、澳门的咽喉;对广东省的经济发展和珠江三角洲的腾飞有着十分重要的意义。拥有 18 项中国国内或国际先进水平工程技术和工艺的虎门大桥,也标志着二十世纪中国桥梁建设的最高成就。
项目需求
高速公路机电工程包含系统较多,主要分为监控、收费以及通信系统。现场业务终端类型也呈现出多样化,比如摄像机、车道控制、天线控制、车辆识别、工作站以及服务器等设备。终端的时间准确性直接关系到各类业务,比如收费准确性、视频时间不统一等带来的收费纠纷和其它负面影响。因此在高速公路中搭建先进的自动化时间同步系统具有极大的必要性。
宽域方案
宽域卫星授时系统为高速公路各系统提供统一标准的时间信息,实现高速公路系统网的各个终端设备;车道控制器、服务器、交换机、摄像头等)的时间统一,以达到高速公路故障判断更及时、通行效率更高、收费更为精准的目的;同时为便于实时运维管理,宽域提供了时钟在线监测运维管理平台,能够实现远程监控,全方位告警对时异常设备、快速定位故障点,达到可视化管理;
